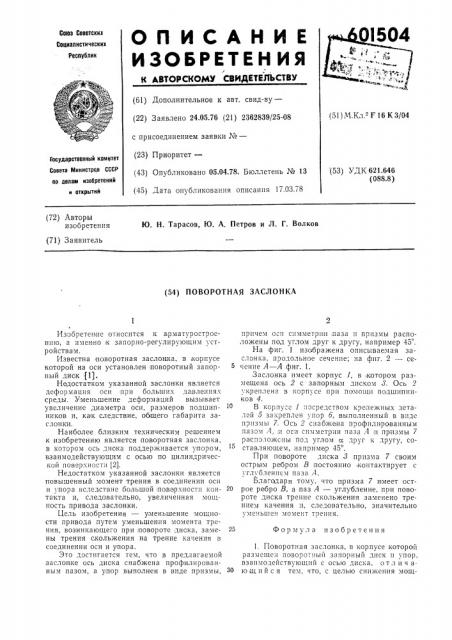

Союз Советским

Социалистическим

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт, свид-ву— (22) Заявлено 24.05.76 (21) 2362839 25-08 с присоединением заявки ¹â€” (23) Приоритет— (43) Опубликовано 05.04.78. Бюллетень № 13 (45) Дата опубликования описания 17.03.78

wv Я (51)М.Кл F16 КЗ/04

Государственный комитет

Совета Министрлв СССР (53) УДК 621.646 (088.8) по делам изобретений и открытий (72) Авторы изобретения

Ю. Н. Тарасов, Ю. А. Петров и Л. Г. Волков (71) Заявитель (54) ПОВОРОТНАЯ ЗАСЛОНКА

Изобретение относится к арматуростроению, а именно IK запорно-регулируюшиM устройствамм.

Известна поворотная заслонка, в корпусе которой на оси установлен поворотный запорн ы и диск (1).

Недостатком указанной заслонки является деформация оси при больших давлениях среды. Уменьшение деформаций вызывает увеличение диаметра оси, размеров подшипников и, как следствие, общего габарита заслонки.

Наиболее близким техническим решением к изобретению является поворотная заслонка, в котором ось диска поддерживается упором, взаимодействующим с осью по цилиндрической поверхности 12).

Недостатком указанной заслонки является повышенный момент трения в соединении оси и упора вследствие большой поверхности кон- 20 такта и, следовательно, увеличенная могцность привода заслонки.

Цель изобретения — уменьшение мощности привода путем уменьшения момента трения, возникающего при повороте диска, заме- 25 ны трения скольжения на трение качения в соединении оси и упора.

Это достигается тем, что в предлагаемой заслонке ось диска снабжена профилированным пазом, а упор выполнен в виде призмы, ЗО причем ос» симметрии, паза и призмы расположены под углом друг к другу, например 45 .

На фиг. 1 изображена описываемая заслонка, прîäольное сечение; на фиг. 2 — сечение А — А фиг. 1.

Заслонка имеет корпус 1, в котором размешена ось 2 с запорным диском ?. Ось 2 укреплена в корпусе при помаши подшипников 4.

В ксрпу=е 1 посредством крепежных деталей э" закреплен упор б, выполненный в виде призмы 7. Ось 2 снабжена профилированным пазом А, и ccii симметрии паза А и призмы 7 ра спэдожсны под углом к друг к другу, составляюгцем, например 45 .

При повороте диска 3 призма 7 своим острым ребром В постоянно контактирует с углублением паза А.

Благодаря тому, что призма 7 имеет острое ребро В, а паз А — углубление, при повороте диска трение скольжения заменено трением качения и, следовательно, значительно уменьп|ен момент трения.

Формула изобретения

1. Поворотная заслонка, в корпусе которой размещен поворотный запорный диск и упор, взаимодействующий с осью диска, о т ч и ч аюшийся тем, что, с целью снижения мош601504 л, =ь

"гаг

Составитель Д. Курдасов

Текред В. Рыбакова

Корректор И. Симкииа

Редактор И. Бродская

Подписное

Заказ 86/20! Изд. ¹ 102 Тираж 918

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред, «Патент» ности привода, ось снабжена профилирован ным пазом, а упор выполнен в виде призмы.

2. Заслонка по п. 1, отличающаяся тем, что оси симметрии:паза и призмы расположены под углом друг к другу, например

45 .

Источники информации, принятые во внимание;при экспертизе:

1. Авторское свидетельство ¹ 129905. кл. F 16 К 3/04, 1960.

5 2. Патент ФРГ ¹ 1108023, кл. 47 р 19,04, 1958.
