Реферат

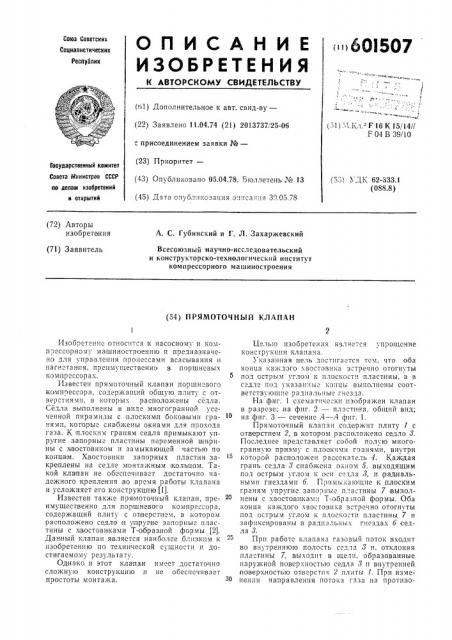

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕПЬСТВУ

Со1оз Советских

Социалистических

Республик

i 16615О7 (61) Дополнительное к авт. свид-ву— (22) Заявлено 11.04.74 (21) 2013737/25-06 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 05.04.78. Бюллетень № 13 (45) Дата опубл11ксзания ониcBH:1я 30.05.78

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (5 )) УДК 62-333.1 (088.8) (72) Авторы изобретения

А. С. Губинский и Г. Л. Захаржевский

Всесоюзный научно-исследовательский и конструкторско-технологический институт компрессорного машиностроения (71) Заявитель (54) ПРЯМОТОЧНЫР1 КЛАПАН

Целью изобретения является упрощение конструкции клапана.

Указанная цель достигается тем, что оба конца кяждэГО хвостови1 а зстречно Отогн ты под острым углом к плоскости пластины, а в седле под указанные концы выполнены соответствующие радиальные гнезда.

На фиг. 1 схемат.гческп изображен клапан в разрезе;,на фиг. 2 — пластина, общий вид; на фиг. 3 — сечение А — А фиг. 1.

Прямоточный клапан содержит плиту 1 с отверстием 2, в котором расположено седло 8.

Последнее представляет сооой полую многогранную призму с плоскими Гранями, внутри которой pBcllo. IoH cH раосекяте.lb 4. Каждая

cpBHb cP3, IB т снабжена Окном 5, выходящим под острым углом и Оси седла 8, и радиальными гнездами б. Прпмь, BlolllHC к плоским граням упругие запорные пластины 7 выполнены с хвостовикамп Т-образной формы. Оба конца кяждОГО хвостовикя встречно ОтОГнуты

II O Q O C T p bl и у Г.tl O XI к II. I O C I O C T I I II, I B C T HH bl 7 и зафиксированы,в радиальнь:х гнездах б седла 3.

При работе клапана газовый поток входит во внутреннюю полость седла 1 и, отклоняя пластины 7, выходит в щели, образованные наружной поверхностью седла. 8 и внутренней поверхностью отверст11я 2 плиты 1. При изменении направления потока газа .на противоИзобретение относится к насосному и компрессорному машинострое11ию и предназначено для управления процессами всасывания и нагнетания, преимущественно в поршневь1х компрессорах.

Известен прямоточный клапан поршневого компрессора, содержащий общую плиту с отверстиями, в которых расположены седла.

Седла вьиполHены в виде многогранной усеченной пирамиды с плоскими боковыми гранями, которые снабжены окнами для прохода газа. К плоским граням седла примыкают упругие,запорные пластины переменной ширины с х востовиком и замыкающей частью по конца м. Хвостовики запорных пластин закреплены на седле монта кным кольцом. Такой клапан,не обеспечивает достаточно надежного крепления во время работы клапана и усложняет его конструкцию (1).

Известен также прямоточный клапан, преимущественно для поршневого компрессора, содержащий плиту с от1верстием, в котором расположено седло и у1п ругие згпорные пластины с хвостовиками Т-образной формы (2).

Данный клапан является наиболее близким к изобретению по технической сущности и достигаемому результату.

Однако и этот клапан имеет достаточно сложную конструкцию и не обеспечивает простоты монтажа. (1

"» (11) 1..Кл F 16 К 15/14//

F 04 В 39/10

601507 г .- д

5 моиг 5

Составитель А. Фиаинповин

Техред В. Рыбакова

Корректор В. Гутман

Редактор М. Васильева

Заказ 270/429 Изд. ¹" 147 Тираж 918

НПО Государственного комитет Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская ыаб., д. 4/5

Подписное

Тип. Харьк. фил. пред. «Патент> положное запорнь.е части пластины 7 плотно прижаты потокогм к граням седла.

Таким образом, вследствие усовершенствования крепления у пругпл; запорнык пластин, у!Прощается констрз кц!!я клана:!а, его соорка и ремонт.

Формула изобретения

Прямото гный к IBIIBH, преимуществен;Io для поршневого компрессора, содержащий плиту с отверст!!е!, в котором расположе:Io седло, и упругие задорные пластины с квосговиками T-образной формы, о т л и ч а ю щ;! йс я тем, что, с целью упрощения конструкции, оба конца каждого квостовика встречно отогнуты под острым углом к плоскости пластины, 5 а в седле под указанные концы выполне-!ьI соответствующие радиальные гнезда.

Источники информации, причятые во внимание,при экспертизе изобретения:

1О 1. Авторское свидетельство ¹ 486704, кл. F 04 В 39/10, 1973.

2. Авторское свидетельство № 481207, кл. F 1б К 15/14, 1970.
