< 1661574

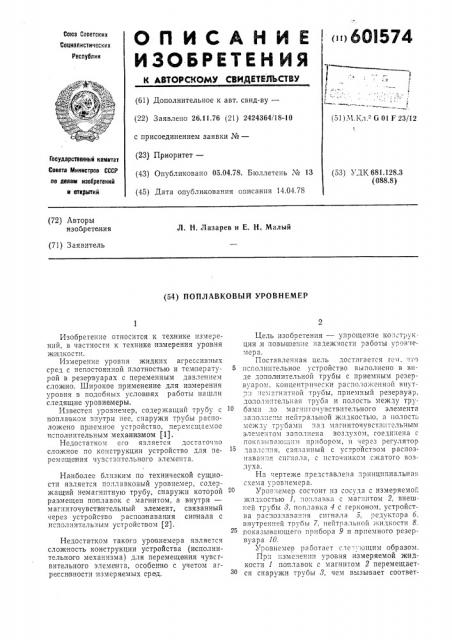

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСХОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

E

1 (61) Дополнительное к авт. свид-ву— (22) Заявлено 26.11.76 (21) 2424364/18-10 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 05.04.78. Бюллетень ¹ 13 (45) Дата опубликования описания 14.04.78 т (51) Ч. Кл.- "6 01 F 23/12

Государственный комитет

Совета Министров СССР оо делам изаеретеиий и открытий (53) УДК 681.128.3 (088.8) (72) Авторы изобретения

Л. Н. Лазарев и Е. Н. Малый (71) Заявитель (54) ПОПЛАВКОВЫЙ УРОВНЕМЕР

Изобретение относится к тех нике измерений, в частности к технике измерения уровня ж идко сти.

Измерение уровня жидких агрессивных сред с непостоянной плотностью и температу- 5 рой в резервуарах с переменным давлением слож1но. Широкое применение для измерения уровня в подобных условиях работы нашли следящие уровнемеры.

Известен уровнемер, содержащий трубу с поплавком вltyTpII нее, снаружи трубы расположено приемное устройство, перемс1цаемое исполнительным механизмом (1).

Недостатком его является достаточно сложное по конструкции устройство для перемеще1ния чузстзптельного элемента.

Наиболее близким по технической сущности является поплавковый уровнемер, содержащптй немагнитную трубу, снаружи которой размещен поплавок с магнитом, а внутри— магниточувств ительный элемент, связанный через устройство распознавания сигнала с исполнительным устройством (2).

Недостатком такого уровнемера является сложность конструкции устройства (исполнительного механизма) для перемещения чувствительното элемента, особенно с учетом агрессивности измеряемых сред.

Цель изобретения — упрощеьп1е конструкции,и повышен11е надежности работы уровчемера.

Поставлеч11ая цель достигается Тем, что исполнительное устройство выполнено в виде дополнительной трубы с приемным резерBуар0м, K0Ill>PHTtIII HP0hII ра с;10.10женной внl Т;1ем .г-н;1тной трубы, приемный резервуар, дополн11тельная труба и полость между трубами до магниточувствптельного элемента задол ° lе11ы неЙтральной ж,:1дкость10, а 110;100Th между трубами тад магниточувствитсльным элементом заполнена воздухом, соединена с пока31ыBPI0ûttlì прибором, и через регулятор давлс.tèÿ, связанный с уc ðîéñòçîì распознаван1гя сигнала, с источником сжатого воздуха.

На чертеже представле:1а принципиальная схема узовчемера.

Уров-teitep сОстОит из сосуда с измеряем01 жидкостью 1, поплавк-l с маг:-п1том 2, внешней трубы 8, поплавка 4 с герконом, устройства распознана:-.ия сигнала 5, редуктора 6, внутренней трубы 7, нейтральной жидкости 8, показыва1ощего прибора 9 и приемного резервуара 10.

Уровнемер р а ботает cëå-. ющим образом.

Пр:1 изме11ении уровня измеряемой жидкости 1 поплавок с магнитом 2 перемещается снаружи трубы 8, чем вызывает соответ601574

Отсутствие в уровнемере двигателя, редукторов, бара бана и прочих элементов исполнительного механизма значительно упрощает его конструкцию и соответственно повышает надежность его работы.

Источники информации,,принятые во внимание .при экспертизе:

1. Кузнецов О. А. Автоматический контроль уровня раздела двух сред. М.— Л., «Энергия», 19б4, с. 29 — 30, р. 12.

Формула изобретения

2. Авторское свидетельство СССР

Поплавковый уравнемер, содержащий не- З0 ¹ 309249, кл. G 01 F 23 12, 1969. ствующее срабатывание геркона в попла вке

4 с герконом. Сигнал от геркона поступает на устройство 5, которое, в зависимости от поступившего сигнала, редуктором б из меряет давлеяие в полости над поплавком с герконо м 4 между трубами 8 и 7. Изменение давления приводит к изменению уровня,нейтральной жидкости 8 и соответственно к изменению положения поплавка 4, а также к изменению показаний прибора 9.

Уровень нейтральной жидкости зависит как от давления воздуха в полости над поплавком 4 между трубами 3 и 7, так и от количества нейтральной жидкости 8 в резервуаре 10. При соответствующем выборе количества нейтральной жидкости 8 в резервуаре

10 давление .над попlBIBKoì 4 между труба ми

8 и 7 и показания прибора 9 однозначно соответствуют положению уровня измеряемой жидко,сти 1. мапнитную трубу, снаружи которой размещен поплавок с магнитом, а внутри — магниточувствительный элемент, связанный через устройство распознавания сигнала с испол нительным устройством, о т л и ч а ю,щ е е с я тем, что, с целью упрощения конструкции и повышения надежности работы уровнемера исполнительное устройство вы полнено в виде дополнительной трубы с приемным резервуа10 ром, ко нцентрически расположенной внутри немагн ипной трубы,,при этом приемный резервуар, дополнительная труба и полость между трубами до ма гниточувствительного элемента заполнены нейтральной жидкостью, 15 а полость, между труба ми над магниточув ствительным элементом заполонена воздухом, соединена с показывающим прибором и через регулятор давления, связанный с устройством распознавания сигнала, с источником

20 сжатого воздуха.
