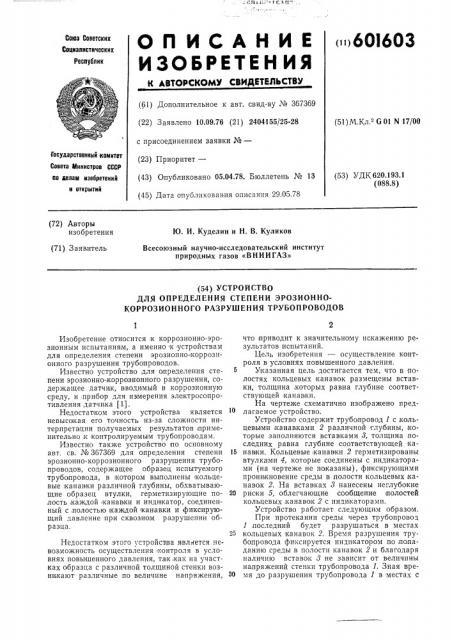

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

< )60l603

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву № 367369 (22) 3 аявлено 10.09.76 (21) 2404155/25-28 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 05.04.78. Бюллетень № 13 (45) Д ата опубликования описания 29.05.78 (51) М Кл б 01 N 17/00

Государственный комитет

Совета Министров СССР (53) УДК 620.193.1 (088.8) по делам изобретений н открытий (72) Авторы изобретения

Ю. И. Куделин и Н. В. Куликов

Всесоюзный научно-исследовательский институт природных газов «ВНИИГАЗ» (71) Заявитель (54) УСТРОИСТВО

ДЛЯ ОПРЕДЕЛЕНИЯ СТЕПЕНИ ЭРОЗИОННОКОРРОЗИОННОГО РАЗРУШЕНИЯ ТРУБОПРОВОДОВ

Изобретение относится,к коррозионно-эрозионным испытаниям, а именно к устройствам для определения степени эрозионно-коррозиîííî "o разрушения трубопроводов.

Известно устройство для определения степени эрозионно-коррозионного разрушения, содержащее датчик, вводимый в коррозионную среду, и прибор для измерения электросопротивления,датчика (11.

Недостатком этого устройства является невысокая его точность из-за сложности интерлретации получаемых результатов применительно,к контролируемым трубопроводам.

Известно также устройство iso основному авт. св. № 367369 для определения степени эрозионно-коррозионного разрушения трубопроводов, содержащее образец испытуемого трубопровода, в,котором выполнены кольцевые канавки различной глубины, обхватывающие образец втулки, герметизирующие полость,каждой канавки и индикатор, соединенный с,полостью каждой канавки и фиксирующий давление при сквозном разрушении образца.

Недостатком этого устройства является невозможность осуществления контроля в условиях повышенного давления, та к,как на участках образца с различной толщиной стенки возникают различные по величине напряжения, что приводит к значительному искажению результатов испытаний.

Цель изобретения — осуществление контроля в условиях повышенного давления.

У казанная цель достигается тем, что в полостях кольцевых канавок размещены вставки, толщина которых равна глубине соответствующей канавки.

На чертеже схематично изображено предлагаемое устройство.

Устройство содержит трубопровод 1 с,кольцевыми канавками 2 различной глубины, которые заполняются вставками 3, толщина .последних равна глубине соответствующей каl5 павки. Кольцевые канавки 2 герметизированы втулками 4, которые соединены с индикаторами (на чертеже не показаны), фиксирующими проникновение среды в,полости кольцевых канавок 2. На вставках 8 нанесены неглубокие

20 риски 5, облегчающие сообщение полостей кольцевых канавок 2 с индикаторами.

Устройство работает следующим образом.

При протекании среды через трубопровод

1,последний будет разрушаться в местах

25 кольцевых канавок 2. Время разрушения трубопровода фиксируется индикатором по поладанию среды в полости канавок 2 и благодаря наличию вставок 8 не зависит от величины напряжений стенки трубопровода 1. Зная вреЗО мя до разрушения трубопровода 1 в местах с

601603 различной толщиной стенок, можно судить о степени поражения трубопровода.

Устройство для определения степени эрозионно коррозионного разрушения трубопроводов iso авт. св. №367369, отлич ающеес я тем, что, с целью осуществления контроля оставптель Э. Карпиловская

Текред А. Камышникова Корректор В. Гутман

Редактор A. Мурадян

Заказ 175/344 Изд. № 138 Тира>к 1122

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Ж-35, Раушская наб., д. 4/5

Подписное

Тип. Харьк. фил. пред. «Г1атент» Формула изобретения в условиях, повышенного давления, в полостях кольцевых канавок размещены вставки, толщина которых равна глубине соответствующей канавки.

Источник информации, принятый во внимание 1при экспертизе1

1. Легезин Н. Е., Лупуров В. В. Контроль коррозии лромыслового оборудования. М., 10 ВНИИ ОЭНГ, 1971, с. 44.
