Устройство для измерения скорости распространения ультразвука в движущемся листовом материале

Устройство для измерения скорости распространения ультразвука в движущемся листовом материале

Иллюстрации

Показать все

Реферат

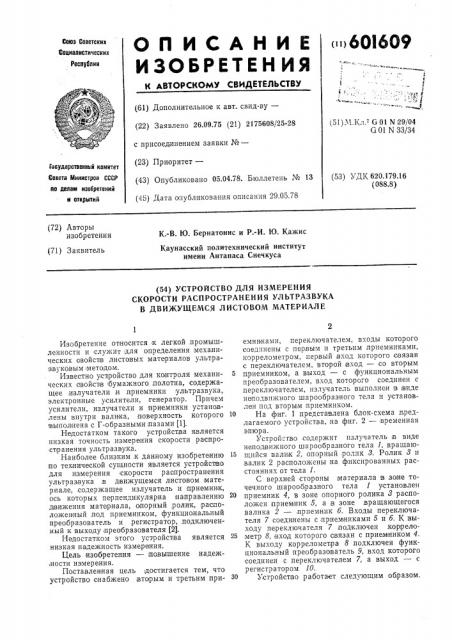

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик >6036О9

) л lf

I т т (61) Дополнительное к авт. свид-ву— (22) Заявлено 26.09.75 (21) 2175608/25-28 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 05.04.78. Бюллетень № 13 (45) Дата опубликования описания 29.05.78 (51) М.Кл.-" 6 01 N 29/04

G01 N 33/34

Гасударственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 620.179.16 (088.8) (72) Авторы изобретения

К.-В. Ю. Бернатонис и P.-И. Ю. Кажис

Каунасский политехнический институт имени Антанаса Снечкуса (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ

СКОРОСТИ РАСПРОСТРАНЕНИЯ УЛЬТРАЗВУКА

В ДВИЖУЩЕМСЯ ЛИСТОВОМ МАТЕРИАЛЕ

Изобретение относится к легкой промышленности и служит для определения механических свойств листовых материалов ультраз вуковым методом.

Известно устройство для контроля механических свойств бумажного полотна, содержащее излучатели,и .приемники ультразвука, электронные усилители, генератор. Причем усилители, излучатели и приемники установлены внутри валика, поверхность которого выпал иена с Г-образными пазами (1).

Недостатком такого устройства является низкая точность измерения ско рости распространения ультразвука.

Наиболее близким,к данному изобретению по технической сущности является устройство для измерения скорости распространения ультразвука,в движущемся листовом материале, содержащее излучатель и приемник, ось которых перпендикулярна направлению движения материала, опорный, ролик,,расположенный лод приемником, функциональный преобразователь и,регистратор,,подключенный к выходу преобразователя (2).

Недостатком этого устройства является низкая надежность измерения.

Цель изобретения — повышение надеж,ности измерения.

Поставленная цель достигается тем, что устройство онабжено вторым и третьим приемниками, переключателем, входы которого соединены с первым и третьим приемниками, коррелометром, первый вход которого связан с переключателем, второй вход — со вторым приемником, а выход — с функциональным преобразователем, вход которого соединен с переключателем, излучатель выполнен в |виде неподвижного шарообразного тела и установлен под вторым приемником.

10 На фиг. 1 представлена блок-схема предлагаемого устройства, на фиг. 2 — временная эпюра.

Устро ""тво содержит излучатель ia виде неподвижного шарообразного тела 1, вращающийся валик 2, опорный ролик 8. Ролик 3 и валик 2 расположены на фиксированных расстояниях от тела 1.

С верхней стороны материала в зоне точечного шарообразного тела 1 установлен

20 приемник 4, в зоне опорного ролика 8 расположен приемник 5, а в зоне, вращающегося валика 2 —,приемник б. Входы переключателя 7 соединены с приемниками 5 и б. К выходу переключателя 7 подключен .ко р рело25 метр 8, вход .которого связан с приемником 4.

К выходу корреломет ра 8 подключен функциональный преобразователь 9, вход которого соединен с переключателем 7, а выход — с регистратором 10.

З0 Усгройство работает следующим образом.

691609

В результате сухого трения между шарообразным телом 1 и движущимся листовым материалом в последнем генерируется шумоподобный сигнал.

Этот сигнал распространяется по плоскости листа и частично излучается в воздух.

Шумоподобный ультразвуковой сигнал в воздушной среде принимается приемничками

4 — б. На выходе приемника б,получают сигнал, задержанный относительно сигнала на выходе,приемника 4 на временной интервал, равный tBippмени распространения колебаний по листовому материалу,в продольном направлении, а на выходе приемника 5 — соответсввенно в поперечном направлении.

Для определения скорости распространения ультразвуковых колебаний в,продольном направлении на переключатель 7 подают управляющий сигнал для того, чтобы электрический сигнал с,выхода приемника б подключался к одному входу коррелометра 8, на другой вход коррелометра подают сигнал, получаемый на выходе приемника 4, и по этим сигналам вычисляют |взаимную корреляционную функцию. При этосом сигнал с приемника

4 в корреломепре 8 задерживают относительно сигнала приемника б isa вовремя, при котором получается, максимум взаимной корреляционной функции. Тогда время задержки т равно времени ра спространения ульвразвуко:вых колебаний по листовому материалу.в продольном направлении между обоими приемниками.

Временной интервал т,,подается на функциональный преобразователь 9, который пре1 образует интер вал т в функцию —, и эту т, функцию умножают на длину расстояния L>.

Исходный результат V= лриводится в

L, I, 1 цифровой форме в регистраторе 10.

Для измерения скорости распространения ультразьуковых .колебаний (B поперечном направлении листа,на переключатель 7 подают улравляющий сигнал, чтобы сигнал с выхода приемника 5 подключался к одному входу коррелометра 8.

Далее схема измерения работает, как и при измерении скорости распространения ультразвуковых колебаний в продольном,направлении листа.

Изобретение, позволяет обеспечить непре10 .рьивное измерение скорости расп ространения акустических, колебаний в листовом материале в поперечном и,продольном .направлениях листа с высокой точностью и надежностью.

15 Фо р мул а,и во бр ет ения

Устройство для измерения скорости распространения ультразвука,в движущемся листовом материале, содержащее излучатель и

20 приемник, ось которых перпендикулярна,напра влению движения материала, опорный ролик, расположенный под приемником, функциональный преобразователь и регистратор, .подключенный к,выходу,п реобразователя, 25 отличающееся тем, что, с целью повышения .надежности измерения, оно снабжено вторым и третьим приемниками, переключателем, входы которого соединены с первым и третьим приемниками, коррелометром, первый вход кото рого связан с переключателем, второй вход — со,вто рььм приемником, а выход — с функциональны м преобразователем, вход которого соединен с переключателем, излучатель .выполнен,в виде неподвижного шаЗ5 рообразного тела и установлен под вторым приемником.

Источники информации, принятые во внимание при экспертизе:

40 1. Авторское свидетельс пво СССР № 323738,,кл. G 01 N 33/34, 1970.

2. Заявка № 2158935, кл. G 01 N 29/04, 1975, по которой принято положительное решение о,выдаче авторского свидетельства.

601609

up !

@uz 2

Составитель Л. Лущенко

Техред А. Камышннкова

Редактор А. Мурадян

Корректор В. Гутман

Подписное

Тип. Харьк. фил. пред. сПатент»

Заказ 175/344 Изд. № 138 Тираж 1122

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Я-35, Раушская наб., д. 4/5
