Пневматический пропорциональный регулятор с переменной структурой

Пневматический пропорциональный регулятор с переменной структурой

Иллюстрации

Показать все

Реферат

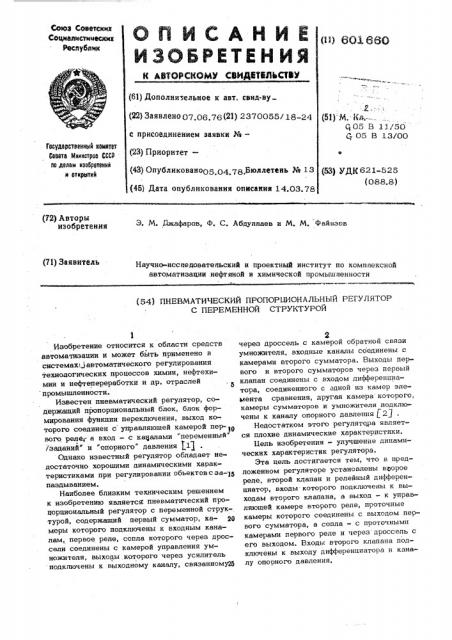

(И) Дополнительное к авт. свил-ву (®) Заявлеио 07.06.76 (21) 2370055/ 18-24 с присоединением заявки №вЂ” (2З) Приоритет— (43) 0публиковано05 04 78,Бюллетень № 13 (4б) Дата опубликования описания 14.03.78

2."(5т) М,-Кл,- ..

$05 В 11/50 р 05 В 13/00

Гвсудврстввна4 нвннтвт

Саввта Мнннстрвв СССР пв делам нзвбрвтвннй и атнрмтнй (53) /PE 621-525

{088.8) (У2) Авторы изобретении

З. М. Джафаров, Ф. С. Абдуллаев и М. М. Файязов (71) Заявитель

Научно-исследоватеттьский и проектный институт по комплексной автоматизации нефтяной и химической промышленности (54) ПНЕВМАТИЧЕСКИЙ HPOHOPLIHOHAËÜHbIÉ РЕГУЛЯТОР

С ПЕРЕМЕННОЙ СТРУКТУРОЙ

Изобретение относится к области средств автоматизации и может быть применено в системах .) автоматического регулирования технологических процессов химии, нефтехимии и нефтепереработки и gp. отраслей промышленности.

Известен пневматический регулятор, содержащий пропорциональный блок, блок формирования функции переключения, выход ко-. торого соединен с управляющей камерой пер-10 вого реле,:- а вход — с каналами "переменный"

/заданий и "опорного" давления 11 .

Однако известный регулятор обладает недостаточно хорошими динамическими характеристиками при регулировании объектов с за-15 паздыванием.

Наиболее близким техническим решением к изобретению являетса пневматический пропорциональный регулятор с переменной структурой, содержащий первый сумматор, ка- ре меры которого подключены к входным каналам, первое реле, сопла которого через дроссели соединены с камерой управления умножителя, выходы.которого через усилитель подключены к выходному каналу, связанному25 через дроссель с камерой обратной связи умножителя, входные каналы соединены с камерами второго сумматора. Выходы первого и второго сумматоров через первый клапан соединены с входом дифференциатора, соединенного с одной из камер элемента сравнения, другая камера которого, камеры сумматоров и умножителя подключены к каналу опорного давления 21 .

Недостатком этого регулятора является плохие динамические характеристики.

Бель изобретения - улучшение динамических характеристик регулятора.

Эта цель достигается тем, что в предложенном регуляторе установлены втюрое реле, второй клапан и релейный дифференцнатор, входы которого подключены к выходам второго клапана, а выход — к управляющей камере второго реле, проточные камеры которого соединены с выходом первого сумматора, а сопла — с проточными камерами первого реле и через дроссель с его выходом. Входы второго клапана подключены к выходу дифференциатора и каналу опорного давления.

601660 клапана подключены к выходу дифференциатора и каналу опорного давления..Источники информации, принятые во вни иаиие при акспертизе;

1. Сб. Пневмоавтоматика" М„"Наука

1974, стр. 77-78. рис, 2.

2, еренде Т. К. и др. Элементы и схемы пневмоавтоматнки. М., Машиностроение, 1968, стр, 176.

Составитель О. Гудкова

М

Редактор Л. Утехина Техред Э. Чу;кик КорректорА. Лакцдд

Заказ 1654/7 Тираж 1033 Подписное

БНИИПИ Государственногэ комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб„д. 4/S

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4
