Реферат

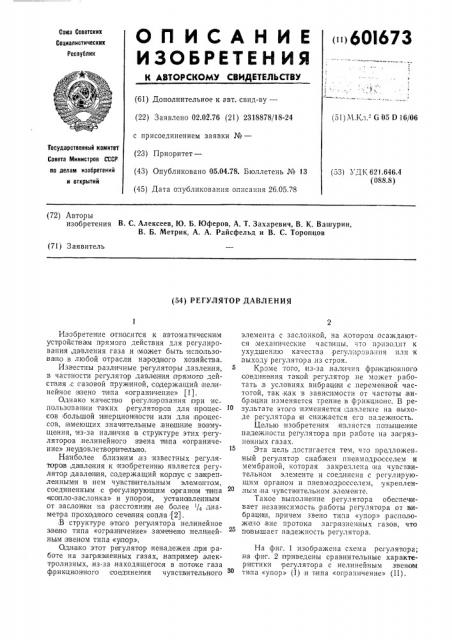

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Социалистических

Республик (61) Дополнительное к эвт. свид-ву— (22) Заявлено 02.02.76 (21) 2318878/18-24 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 05.04.78. Бюллетень № 13 (45) Дата опубликования описания 26.05.78 (51) М. Кл.- "6 05 D 16/06

Тосударственный комитет

Совета Министров СССР. но делам изобретений и открытий (531 УДK 621.646.4 (088.8) (72) Авторы изобретения В. С. Алексеев, Ю. Б. Юферов, А. Т. Захаревич, В. К. Вашурин, В. Б. Метрик, А. А. Райсфельд и В. С. Торопцов (71) Заявитель (54) РЕГУЛЯТОР ДАВЛЕНИЯ

Изобретение отно сится к автоматическим успройсввам прямого действия для регулирования давления газа и иожет быть использовано в любой отрасли народи ого хозяйства.

Известны различные регуляторы давления, B частности регулятор давления прямоr!0 действия,с Ir азовой пружиной, содержащий нел иней|ное е!аеНо пипа «ограничение» (1).

Однако качество регулирования III!pH использован ии таких регулятораз для процессов большой овнерционевости или для процессов, имеющих значительные;внешние возмущения, из-за наличия в структуре этих iperyляторов нелинейного звена типа «ограничение» .неудоB;Ie TIBop!Hтелыно.

15 наиболее близким из извесгных регуляторов да вле ния к изобретению является регулятор давления, содержащий корлус с закрепленньгми IB нем чувcvBIHтельным элементом, соед иненньвм с регулирующим органо м лтспа

<ссохло-заслонка» и упором, установленным от aacJIOHIKIH на расстоянии,не более /4 диаметра пр оходного сечения сопла (2).

;В структуре этого регулятора .нелинейное звено типа «ограничение» заменено:нелинейным з веном типа «упор».

Однако этот регулятор ненадежен,при работе на загрязненных газах, .напр имеp электролизных,,из-за,находящегося в потоке газа фрикци онного соединения чувствительного ЗО элемента с заслонкой, на котором осаждаются;механические ча спицы, что приводит к ухудшению качества, регули,рования или к выходу регулятора,из строя.

Кроме того, из-за .назничия фрикционного соединения такой регулятор .не может работать,в условиях вибрациями с .переменной частотой, так как в зависимости от частоты,вибрации изменяется трение в фрикционе. В резульrare этого изменяется давленсие на выходе регулятор а 1и снижает ся его на деж н сесть.

Целью изобретен ия является повышение надежности регулятора прп работе на загрязненных газах.

Эта цель, достигается тем, что предложен ный регулятор снабжен пневмодросселем и мембраной, которая закреплена на чувствительном элементе и соединена с регулирующим органом и пневмодp!0!cселем, укрепленным на чувствительном элементе.

Такое выполнение регулятора обеспечивает независимость работы регулятора от вибраци и, причем звено типа «упор» .расположа:- о вне протока загрязненных газов, что повышает на дежность регулятора.

На фиг. 1 .изображена схема регулятора; на фиг. 2 приведены сравнительные характеристики регулятора с нелинейным звеном типа «упор» (I) и типа «onpa:Iè÷åíHå» (II).

Регулятор содержит кср пус 1 с за крепленны,м в нс,м чувствительным элементом (,мембрагной) 2, соединенным с регулирующим oipга ном,,и меющим coIIiJIQ 8 и заслонку 4. В корпусе / уcTBBO)Bëåí упор 5 на расстоянHIH от сопла 8, не большем /, диаметра проходчого сечения этого сопла. На чувствительном элементе 2 закреплены мембрана б .с жестким центром 7 и,пнезмодр оссель 8. жесткий центр 7 соединен штоком 9 с заслонкой 4, регулирующей расход газа через со пло. Упор

5 отраиичивает перемещение засло нки 4 на расстояние не больше /4 диаметра проходного сечен ия сопла 8.

Работает регулятор следующим образом.

Допустим давление задания Р,„над чувствительным элементом 2 изменяется по синусоиде (фиг. 2), тогда под,действием этого давления элемент 2 перемещается;вместе с заслонкой 4, открывая сопло 8 и изменяя расход от Q до Q

К огда засл о нка 4 выйдет .из з|оны регулирования, т. е. сечение между заслонкой 4 ,и соплом 8 сра вняется с сечением самого соила 8, oiHB доходит до упора 5. Пр и этом дальнейшее,перемещелгие элемента 2 вызьнвает перемещение мембраны б с жестким центром

7 (внутрь камеры, oopазованной элементом 2 и мембраной б, и газ выталкивается через пневмодроссель 8. Пр и этом регулирующее воздействие сстается,максимальньим. Дальнейшее изменение входного сигнала Р„, по синусоиде ведет к его уменьшению, что лриводит,к движению элемента 2 и за слонки 4 вверх. Одновременное перемещение заслонки

4,и элемента 2 происходит вследствие большого трения газа прои его течени|и через пневMio3ipclcice7b 8 (tHB фиг. 2 i_#_oiMBHT изменения регулирующего воздействия обозначен 4).

Регулятор, имеющий нелинейный элемент типа «ограничение», обеспечивает начало изменения расхода Q толь «в момент 1з.

Предложен ный регулятор обеспечивает опережение регулирующего,воздействия на

10 величину 3f — 3g (сдвиг фаз ср),и надежную работу при,регулировании давления загрязненных газов.

Формула изобретения

l5

Регулятор давления, содержащий корпус с закрепленными в,нем чувствительным элементом, соединенным ic регулирующим органом типа «сопло-заслонка» и упором, установлен20 ным от заслонки на расстоянии не более /4 диам етра проход ного сечения сопла, о тл ич а ю щ iH й,с я тем, что, с целью повышения надежности, регулятора при работе на загрязненных газах, oiH снабжен пнев модросселем и

25 мембраной, которая закреплена на чувств ительном элементе и соединена с регулирующим органом и пневмодро сселем, укрепленным на ч|увствительном элементе.

Источники информации, принятые во внимание,при экспертизе:

1. Технические условия МРТУ5

699-11578-,67, Москва, 1967.

2. Авторское свидетельство СССР № 411441,,кл. G 05 D 16/06, 1972.
