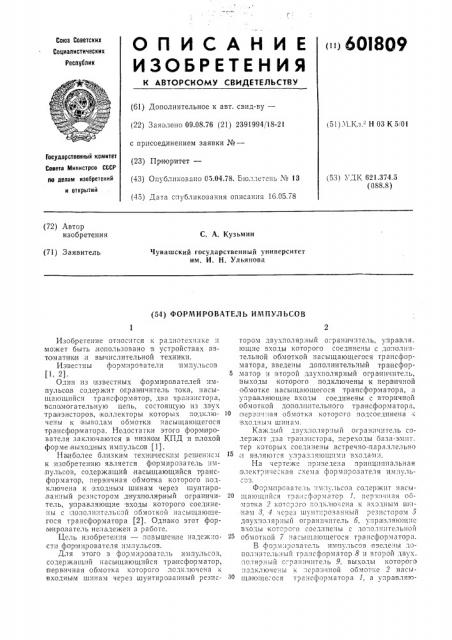

ОПИСАНИЕ

ИЗОБРЕТЕН И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

<»I 60I809

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Зая лено 09.08.76 (21) 2391994/18-21

151) !1.Кл.- Н 03 К 5 01 с присоединением заявки №вЂ”

Государственный комитет

Совета Министров СССР (23) Пр иоритет— (43) Опубликовано 05,04.78. Бюллетень ¹ 13 (45) Дата слубликозания описания 16.05.78 (53) УДК 621.374.5 (088.8) ло делам изобретений и открытий (72) Автор изобретения

С. А. Кузьмин (71) Заявитель

Чувашский государственный университет им. И. Н. Ульянова (54) ФОРМИРОВАТЕЛЬ ИМ11УЛЬСОВ

Изобретение QTHoc>I1 c>I K p3д>10техн:.Ilute может быть использовано в устройствах автоматики и вычислительной техники.

Известны формслрсзатели импульсоз (1, 2).

Один из известных формлрователей тгмпульсов содержит ограничитель тока, насыщающийся трансформатор, дза транзистора, вспомогательную цель, состоящую из двуx тра нзисторов, коллекторы которых подклю»eHb! к |выводам обмотки насыщающегося трансфор матора. Недостатки этого формирователя заключаются в низком КПД и плохой форме выходных импульсс в (1).

Наиболее близким техн лческ>им решением к изобретению является формирозатель:.1мпульсов, содержащий насыщающийся т рансформато,р, первичная обмотка которого подключена,к зходным шинам через шунт>1рован11ый резистором двужпслярный ограничитель, угправляющие входы которого соединеIbI с гдополнятельной обмоткой 113сыщающегося трансформатора (2). Однако этот форм ирователь неяадежен 3 работе.

Цель изобретесния — лсвышенсие Hадежпости формирователя импульсоз.

Для этого з формирователь им пульсов, содержащяй насыщающийся трансформатор, е1ервлчная обмотка которого подключена к входным шинам через шунтирсзанный резистором двухполярный огранич11тель, управля ющие входы которого соединены с дослол1гптельной обмоткой насыщающегося трансформатора, введены дополнительный трансфор5 матор и второй дзухполярный ограничитель, выходы которого подключены к первичной обмотке насыщающегося трансформатора, <1 управляющие вхолы соединены с вторичной обмоткой до полнительного трансформатора, 10 перз:1ч:13я обмотка которого подсоединена входным шинам.

Каждый дзухлоляр:1ый ограч11читель содер>кит дза транзистора, переходы база-эмит тер которых соединены .встречно-пара lлельно и я»вляются улýà,çляющ11ми входам;1.

На чеэтеже приведена принципиальная электэическая схема формпрсзателя пмлуль, .1 - з .

Формирователь пмзульсоз содержит насы20 ща1сщийся тэансфэрматс1э 1, псрз11чная oi)мотка 2 котсээго HOëêë!OHCHI3 к вхэдным шпH3м 8, 4 iCOÃÇ 1п 1 HTI!рсзанны11 резисТором а двухполярный ограничитель 6, улразляющпс входы котсрсто соедлне:1ы с ло олн 1тельной обмоткой 7 H3cы1ц310щегося трансформатора.

В фоэм:1разатель имлульсов в3c1L:1ы д0полн>1тсльный тэаясформатср 8 и второй двух лолярны11 с.-раничитель 9, выходы которого пэдк;ночевы к ле1рз11Híîé обмотке 2 íàcblщающегося тэачсформатора 1, а .правля10601809 щие входь! соединены с втор!ганой обмоткой

l0 дополнительного трансформатора 8, перви!Чная Gомот!.а 11 которого пэдсоедине!!а к вхог!ны;! шинам 3, 4.

Двухполярнь!е ограничители 6, 9 содержат транзисторы 12, 13 и 14, 15 сэответстзечнэ, переходы база-эмиттер которых соединены ,встречно-параллельно:и язляют;я упраз.!яющи м и входа ии.

Выходные и мпульсы снимаются с выходной обмотки 16 насыщающегося трансформа тора 1.

Формирователь импульсов работает, следующим образом.

В начальный момечт,времени ко,входной шине 8 относительно шины 4 прикладьгвается положительная,полуволна входного напряжения. Через резистор 5 это напряжение .подается на,первичную обмопку 2 насыщающегося трансформатора 1,:на,дополнительной обмотке 7 которого появляется напряжение, открывающее транзистор 12. Происходит быстрый регенеративный процесс открывания транзистора 12 и нарастания напряжения на первичной обмотке 2 трансформатора 1. При этом формируется фронт выходного импульса на обмотке 1б трансформатора 1. Входное напряжение через открытый транзистор 12 и базоколлекторный переход транзистора 18 подается на первичную обмотку 2 трансформатора 1. Транзистор 12 открыт под дейстэием на пряжения на обмотке 7. На этом этапе сердечник насыщающегося трансформатор а 1 пар ем еща ется.

Далее происходит насыщение трансформатора 1, что,пр иводит к резкому, возраста.нию тока коллектора транзистора 12 до величины, Определяем ой! током его базы. При этом транзистор 12 выходит из насыщения в активный режим, напряжение на обмотке 2 падает, и происходит быстрый регенеративный процесс запирания транзистора 12. Однов1ре,меняно формируется срез выходного импульса.

При смене полярности входного напряжения схема работает аналог;!чно, но импульс формируется транзистором 13 и имеет огри цательную полярность.

Двухполярный ограничитель на транзисторах 14, 15 служит для устранения выброса

ЭДС самоиндукции при формировании среза выходного импульса.

l0

Формула изобретения

1. Формирователь импульсов, содержащий насыщающпйся трансформатор, первичная обмотка которогэ подк.почена к входным шиía;! через шунтированный резистором двухполярный ограни л!тель, управляющие входы которого соединены " дополнительной обмотк эй насыщаю;цегася трансформатора, о тл и®0 ч а ю шийся тем, что, с целью поBbIIIILHèÿ

:надежности, в него введены дополнительный трансформатор и второй двухполярный ограиичитель, выходы кото1рого под ключены,к первичной обмотке,насыщающегося трансформатора, а управля!ощие входы соединены с вторичной обмоткой дополнительного трансформатора, первичная обмотка которого подсоединена к входным шинам.

2. Формирователь импульсэв по п. 1, о тл и ч а ю шийся тем, что каждый двужполярный ограничитель содержит два транзистора, переходы база-эмиттер кото рых соединены встречно-параллельно и яв InloTcH управляющиии входами.

Источники информации, принятые!Во вни мание,прп экспертизе:

1. Моин В. С. и Лаптев Н. М. Стабилизи40 ,рованные трансформаторные преобразо!ватели. М., «Энергия», 1972, стр. 402.

2. Авторское свидетельство СССР

М 488331, кл. H 03 К 5(01, 1975.
