Устройство для автоматического регулирования мощности руднотермической электропечи с четным числом электродов

Устройство для автоматического регулирования мощности руднотермической электропечи с четным числом электродов

Иллюстрации

Показать все

Реферат

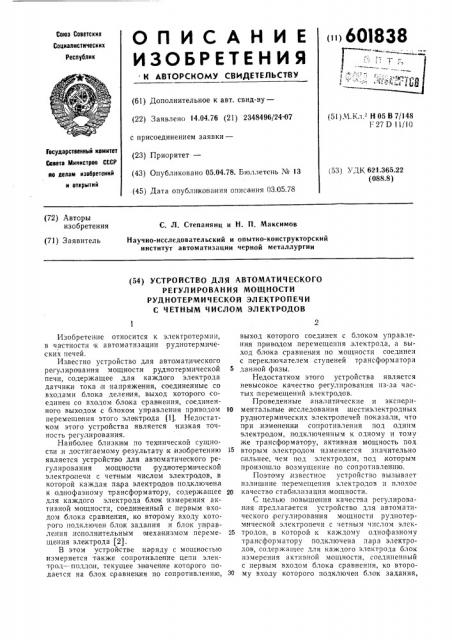

(ii) 601838

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублик (61) Дополнительное к авт. свид-ву— (22) Заявлено 14.04.76 (21) 2348496/24-07 с присоединением заявки— (23) Приоритет— (43) Опубликовано 05.04.78. Бюллетень ¹ 13 (45) Дата опубликования описания 03.05.78 (51) М.Кл.- Н 05 В 7/148

Е 27 D 1!/10

Государствеииый комитет

Совета Министров СССР ло делам изобретении (53) УДК 621.365.22 (088.8) и открытий (72) Авторы изобретения

С. Л. Степанянц и Н. П. Максимов

Научно-исследовательский и опытно-конструкторский институт автоматизации черной металлургии (71) Заявитель (54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО

РЕГУЛИРОВАНИЯ МОЩНОСТИ

РУДНОТЕРМИ Ч ЕСКОЙ ЭЛ ЕКТРОП ЕЧ И

С ЧЕТНЪ|М ЧИСЛОМ ЭЛЕКТРОДОВ

Изобретение относится к электротермии, в частности к автоматизации рудиотермических печей.

Известно устройство для автоматического регулирования мощности руднотермической печи, содержащее для каждого электрода датчики тока tH напряжения, соединенные со входами блока деления, выход которого соединен со входом блока орав|нения, соединенного выходом с блоком управления приводом перемещения этого электрода (1). Недостатком этого устройства является низкая точность регулирования.

Наиболее близким по технической сущности,и достигаемому результату;к изобретению является устройство для автоматического регулирования .мощности руднотермической электропечи с четным числом электродов, в которой каждая пара электродов подключена к од нофазному трансформатору, содержащее для каждого электрода блок измерения активной мощности, соединенный с первым входом блока сравнения, ко второму входу которого подключен блок задания и блок управления .исполнительным олеханизмом перемещения электрода (2).

В этом устройстве наряду с мощностью измеряется также сопротивление цепи элекТро;I,— лоддо н, текущее значение кото рого подается на блок сравнения по сопротивлению, выход которого соединен с блоком управления IlptHBQäîì .перемещения электрода, а выход блока сравнения по машинности соединен с переключателем ступеней трансформатора

5,дан.ной фазы.

Недостатком этого устройства является невысокое качество регулпровачия цз-за частых:перемещений электродов.

Проведенные аналитические и экспери10 ментальные исследования шестиэлектродных руднотермических электропечей показали, что при .изменении сопротивления под одним электродом, подключенным к одному и тому же трансформатору, активная мощность под

15 вторым электродом изменяется значительно сильнее, чем под электродом, под которым произошло возмущение по сопротивлению.

Поэтому известное устройстзо вызывает излишние перемсщения электродов и п1охое

20 качество стабилизации, мощности.

С целью повышения качества регулирования предлагается устройство для автоматического регулирования мощности рулнотермической электропечи с четным числом элек25 тролов, в которой к каждому олнофазному трансформатору подключена пара электродов, содержащее лля каждого электрода блок измерения активной мощности, соединенный с первым входом блока сравнения, ко второму входу которого подключен блок задания, 601838 и блок управления механизмом перемещения электрода, в котором выход олока сравнения каждого электрода указанной пары подключен к блоку управления механизмом перемещения другого электрода этой.пары.

На чертеже изображена блок-схема предлагаемого устройства !ля одной фазы печи.

Устройство содержит для каждого электрода блоки 1, 2 измерения и задания активной мощности, блоки 8 и 4 сравнения и усиления первого н второго электродов it блоки

6 и 6 управления исполнительным механизмом перемещения первого и второго электродов соответственно.

Выход блоков 1, 2 каждого электрода подключен ко входу блоков 8, 4 того же электрода, а выход блоков 8, 4 одного электрода подключен ко входу блоков 5, 6 другого электрода, подключенного к той же обмотке печного трансформатора 7 первой фазы.

Устройство содержит также исполнительные механизмы 8 и 9 первого и второго электродов соответственно.

При отклонении акгивной мощности кахого-либо элекгрода от заданного значения (например, электрода А), необходимо перемещать другой электрод этой же фазы (в данном случае электрод В), так .как под ним произошло возмущение по сопротивлению. С этой целью выход блока 8 первого электрода под ключен ко входу блока 6 второго электрода. Таким образом сигнал от блока 1 первого электре да А через блоки 3 и 6 поступает на исполнительный гмеханизм 9 перемещения второго электрода. Перемещение второго электрода отрабатывает возмущение по сопротивлению под своим электродом, а, следовательно, .и отклонение активной мощности первого электрода. При одновременном изменении сопротивлений,под обоим и электродами одной и той же фазы активная мощность цепи электрод — по,ддон под обоими электродами изменится, и предложенное устройство регулирования обеспечит перемещение обо их электродов в функциями отклонения активной мощности каждого электрода фазы по перекрестным связям до наступления баланса.

Предлагаемое ус11ройство позволяет улучшить энергетический режим руднотермчческой электропечи, повысить качество регулп5 рования активной мощности ванны, устранить лишние перемещения электродов и переключения ступеней напряжения печного трансформатора и увеличить срок службы, приво-!

Iîâ перемещения электродов и переключате10 лей ступеней напряжения печных трансформаторов, а, следовательно, повысить техникоэкономические показатели работы агрегата.

Внедрение предлагаемого устройства повышает производительность агрегата на

15 1 — 2 /О и снижает удельный расход электроэнергии на 2 — З Д„по сравнению с существуюгцими устройствами. Ориентировочный суммарный экономический эффект в нара нам хозяйстве составит около 300 тыс. руб. в год

20 при внедрении на 20 действующих агрегатах стрaíû.

Ф о р м у л à .< з о б р е т е н и я

25 Устройство для автоматического регулирования мощности руднотермической электропечи с четным числом электродов, в которой к ка.ждому однофазному трансформатору подключена пара электродов, содержащее

30 для каждого электрода блок измерения активной мощности, соединенный с первым входом блока сравнения, ко второму входу которого подключен блок задания, и блок упра вления механизмом перемещения электрода, 35 отл.ичающееся тем, что, с целью позышения качества регулирования, выход блока сраBHcHHH каждого электрода указанной пары подключен к блоку управления механизмом перемещения täðóãîãî электрода этой пары.

Источники информации, принятые во вчимание при экспертизе:

1.Рудницкий;В. Б. Автоматизация процессов рудной электроплавки в цветной метал45 лургии. М., «Металлургия», 1973, с. 121 †1.

2. Регулятор APP1 — 3614, техн, проект

ОЛХ 082.179, паспорт ОЛХ 468129, 1974.
