Реферат

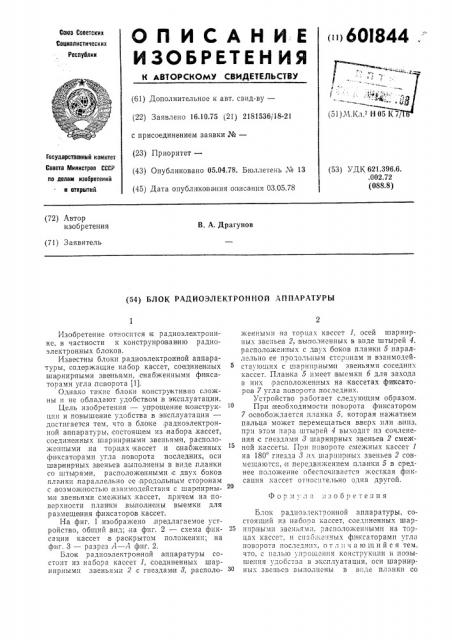

Оп ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Соииалистнческих

I > 60I844 .

Республик (61) Дополнительное к авт. свпд-ву— (22) Заявлено 16.10.75 (21) 2181536/18-21 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 05.04.78. Бюллетень ¹ 13 (45) Дата опубликования описания 03.05.78

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.396.6. .002.72 (088.8) (72) Автор изобретения

В. А. Драгунов (71) Заявитель (54) БЛОК РАДИОЭЛЕКТРОНИОЙ АППАРАТУРЫ

Изобретение относится .к радиоэлектронике, в частности к конструированию радиоэлектронных блоков.

Известны блоки радиоэлектронной аппаратуры, содержащие набор кассет, соединенных шарнирными звеньями, снабженными фиксаторами угла поворота (Ц

Однако такис блоки констр„cложны и не обладают удобством в эксплуатации.

Цель изобретения — у|прощение конструкции и повышение удобства .в эксплуатации— достигается тем, что в блоке радиоэлектронной апна ратуры, состоящем из набора кассет, соединенных шарнирными звеньями, расположенными на торцах кассет и снабженных фиксаторами угла .поворота послед них, оси шарнирных з веньев выполнены в виде, планки со штырями, расположенными с двуx боков планки параллельно ее продольным сторонам с,возможность1о взаимодействия с шар нирнымси звеньями смежных;кассет, причем на поверхности планки .выполнены выемки для размещения фиксаторов .кассет.

На фиг. 1 изображено, предлагаемое устройство, общий,вид; на фиг. 2 — схема фик- 25 сации кассет в раскрытом положении; .на фиг. 3 — разрез 11 — А фпг. 2.

Блок радиоэлектронной аппаратуры состоит из набора кассет 1, соединенных шарнирными звеньями 2 с гнездами 8, расположеннымп на торцах кассет 1, осей шарнирных звеньев 2. выполненных в виде штырей 4, расположенных с дзух боков планки 5 параллельно ее продольным сторонам и взаимодействуIoIIIHx с шарнирными звеньями coccgtHIIx кассет. Планка 5 имеет:выемки 6 для захода в них,расположенных на:кассетах фиксаторов 7 угла поворота последних.

Устройство работает следующим образом.

При необходимости поворота фиксатором

7 освобождается планка 5, которая нажатием пальца может перемещаться вверх пли вниз, при этом пара штырей 4 выходит из сочленения с гнездами 3 шарнирных звеньев 2 смежной;кассеты. При повороте смежных кассет 1 на 180 гнезда 8,их 1царгп1oHbi.: звеньев 2 совмещаются, и передвпзкением планки 5 .в среднее положение обеспечивается жесткая фиксация,кассет ol;Iocительно одна другой.

Фопм; л» изобпетепич

Блок радиоэлек" poHHQA HHIIHpHT pbl, состоящий из набора кассет, соединенных шарHIIpiHblMlI звенья .11и, pBCIIOлоткенными На ТОрцах кассе-, и снабженных фиксаторами угла поворота последних, отличающийся тем. что, с 11ель10; прощения конструкции и повышения удобстза в эксплуатации, оси шарнирных звеньез выполнены в виде .планки со

6018 14 штырями,:ра сположенны ми с двух боков планки, параллельно ее продольным сторонам с,возможностью вза имодейспвия с шарнирными звеньями смежных кассет, причем на поверхности планки выполнены выемки для размещения фиксаторов кассет.

Источник информации, .принятый во внимание при экспертизе:

1. Авторское свидетельство СССР

¹ 438154, кл. H 05 К 7/16, 05.01.73.
