Реферат

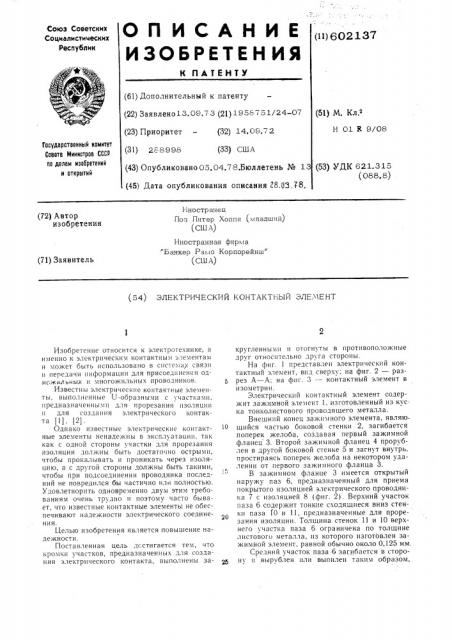

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К ПАТЕНТУ (61) Дополнительный к патенту (22) Заявлеио13.09.73 (21)195&751/24-07 (51) Я. Кл.е

H 01 R 9/08 (23) Приоритет — (32) 14,09,72 (31) 28 8 9 98 (33) Clll A

Государствеиный комитет

Совета Мииистроа СССР оо делам изобретений и открытий (43) Опубликовано05,04.78.Бюллетень № 13 (53) УДК 621.315 (088. 8) (45) Дата опубликования описания с8.1)3,78, Иностранец

Поп Питер Хоппи (младший) (72) Автор изобретения (СШ А) Иностранная фирма

"Банкер Рак<о Корпорейнш" (71) Заявитель (США) (54) ЭЛЕКТРИЧЕСКИЙ KOHTAKThbIA ЭЛЕМЕНТ

Изобретение относится к электротехнике, а именно к электрическим контактным элементам и может быть использовано в система/х связи и передачи информации для присоединеHllB однсжильных и многожильных проводников.

Известны электрические контактные элементы, выполненные U-образными с участками, предназначенными для прорезания изоляции и для создания электрического контакта (1), (2) .

Однако известные электрические контактные элементы ненадежны в эксплуаташш, так как с одной стороны участки для прорезания изоляции должны быть достаточно острыми, чтобы прокалывать и проникать через изоляцию, а с другой стороны должны быть такими, чтобы при подсоединении проводника последний не повредился бы частично или полностью.

Удовлетворить одновременно двум этим требованиям очень трудно и поэтому часто бывает, что известные контактные элементы не обеспечивают надежности электрического соединения.

Целью изобретения является повышение надежности.

Поставленная цель достигается тем, что кромки участков, предназначенных для создания электрического контакта, выполнены закругленными н отогнуты в противоположные друг относительно друга стороны.

На фиг. 1 представлен электрический контактный элемент, вид сверху: на фиг. 2 — разрез А — A; на фиг. 3 — контактный элемент в изометрии.

Электрический контактный элемент содержит зажимной элемент 1, изготовленный из куска тонколистового проводящего металла.

Внешний конец зажимного элемента, являю1О щийся частью боковой стенки 2, загибается поперек желоба, создавая первый зажимной фланец 3. Второй зажимной фланец 4 прорублен в другой боковой стенке 5 и загнут внутрь, простираясь поперек желоба на некотором удалении от первого зажимного фланца 3.

В зажимном фланце 3 имеется открытый наружу паз 6, предназначенный для приема покрытого изоляцией электрического проводника 7 с изоляцией 8 (фиг. 2). Верхний участок паза 6 содержит тонкие сходящиеся вниз стенки паза f0 «прорезания изоляции. Толщина стенок 11 и 10 верхнего участка паза 6 ограничена по толщине листового металла, из которого изготовлен зажимной элемент, равной обычно около 0,125 мм.

Средний участок паза 6 загибается в сторону I1 вырублен или выпилен таким образом, 602137

Формула изобретения

Редактор В. Фельдман

Заказ 16!3/2

llHI II!11k! Государственного комитета Совета Министров CCCP ио делам изобретений и открытий

113035, Москва, Ж-35, Ра1шская наб. а. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 чтобы создать постепенно утолщающиеся кромки, образую!цне переходную секцию 12, которая расширяет изоляцию на проводнике 7 по мере того, как проводник постепенно вводится в паз 6. Нижний участок паза 6 имеет гладкие толстые кромки, предназначенные для создания электрического контакта, Зажимной фланец 4 выполнен аналогично фланцу 3, т.е. имеет паз для приема покрытого изоляцией электрического проводника, причем верхний участок паза имеет тонкие сходящиеся вниз кромки, которые служат в качестве режущего участка и которые переходят в средний участок паза зажимной секции по способу, показанному на фиг. 2. Стенки паза можно сохранить параллельными на всем протяжении переходной секции и зажимной секции. Это, в частности справедливо при использовании других средств типа скрепляющей лапки 13, которые обеспечивают удержание электрического проводника в зажимных фланцах. Такое выполнение контактного элемента обеспечивает надежный электрический контакт, так как на участке 10, 11 изоляция провода надрезается, а затем при дальнейшем продвижении провода она раздвигается, и контактирование осуществляется закругленным участком, что дополнительно повышает надежность при вибрациях.

Электрический контактный элемент, выполненный U-образным, с участками, предназначенными для прорезания изоляции и для создания электрического контакта, отличающийся тем, что, с целью повышения надежности, кромки участков, предназначенных для создания электрического контакта, выполнены закруглен. ными и отогнуты в противоположные относительно друг друга стороны.

Источники информации, принятые во внимание при экспертизе:

1. Патент США № 3611262, кл. 339 — 97, 71.

2. Патент США № 3605072, кл. 339 †, 71.

Составитель Л. Масальцева

Техред О. Луговая Корректор Н. Тупика

Тираж 960 Г1одписное
