Устройство для поворота транспортируемых предметов

Устройство для поворота транспортируемых предметов

Иллюстрации

Показать все

Реферат

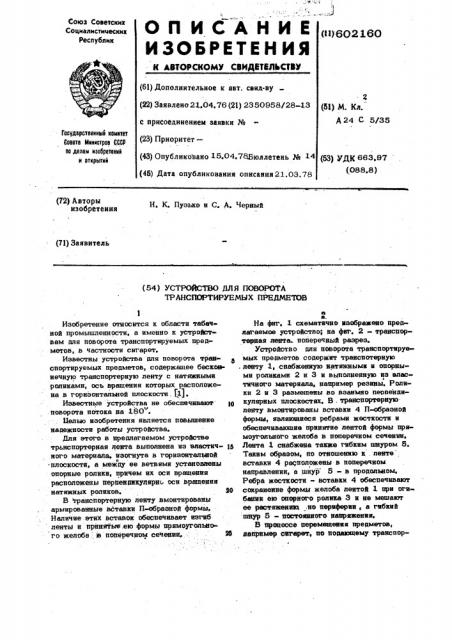

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

- К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свнд-ву (22) Заявлено 21.04. 76 (21) 23 50958/28-13 с присоединениеы заявки № (23) Приоритет—

Союз Советских

Социалистических

Республик (и) 602160

2 (51) М. Кл.

Д24 С 5/35

Гаоударстеенный «амнтет

Совете И«и«отрав CGCP аа делам иэооретеннй н от«рытнй (53) УДК 663,97 (088.8) (43) Опубликовано 15.04.76Бюллетеиь ¹ 14 (4б) Дата опубликования описаиия21.03.78 (72) Авторы изобретения

Н. К. Пузько и С. А. Черный (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ПОВОРОТА

ТРАНСПОРТИРУЕМЫХ ПРЕДМЕТОВ

Изобретение относится к области табачной промышленности, а именно к устройствам для поворота транспортируемых предметов, и частности сигарет.

Известны устройства для поворота rpas спортируемых предметов, содержащее бескоенечную транспортериую ленту с натяжными роликами, ось вращения которых расположе« на в горизонтальной плоскости, (Х).

Известные устройства не обеспечивают ð .поворота потока на 180 .

Целью изобретения является повышение надежности работы устройства.

Для этого в предлагаемом устройстве трьнспортерная лента выполнена из эластич- та ного материала, изогнута в горизонтапьивй о плоскости, а между ее ветвями установлены опорные ролики, причем их оси вращения расположены перпендикулярнь оси вращения натяжных роликов. 20

В гранспортерную ленту вмонтированы армированные вставки П-образной формы.

Наличие этих вставок обеспечивает изгиб ленты и принятые.ею формы прямоугольного желоба.: le поперечном сечении, . йб и

На фиг. 1 схематично изображено предлагаемое устройство; на фиг. 2 - траиспортерная ленча. поперечный разрез.

Устройство для поворота траяспортируемых предметов содержит тракспотерную . лепту 1, снабжекиую натяжными и опорными роликамк 2 и 3 и выполненную из эластичного материала, например резикы. Ролики 2 и 3 размещены во взаимно пеопендикулярных плоскостях. В . транспортернуто ленту вмонтированы вставки 4 П-образной формы, являющиеся ребрами жесткости и обеспечквакяпие принятие лентой формы прямоугольного желоба в поперечном сечении, Лента 1 снабжена также гибким шнуром 6.

Таким образом, по отношению к . ленте вставки 4 расположены в поперечном направлении, а шнур 5 - в продольном.

Ребра жесткости - вставки 4 обеспечивают сокранекие формы желоба лентой 1 при огибании ею опорного ролика 3 и не мешают ее растяжениях .но периферии, а гибкий шнур 5 - постоянного напряжения.

В процессе керемещения предметов, надример сигарет, по подающему тракспор4

602160

Тираж 433 Подписное

Филиал ППП. Патент, г. Ужгород, ул, Проектная, 4 теру через переходной мостик они попадают на ленту l. При огибании лентой 1 опорного ролика 3 сигареты разворачиваются на заданный угол и, пройдя второй переходной мостик,,оказываются на приемном транс портере .

Предлагаемое изобретение обеспечивает передачу изделий под любым углом от 0 до 180 без дополнительных затрат. о

Привод транспортной ленты 1 осуществляется в результате вращения натяжных роликов 2.

Ф ормула изобретения

1. Устройство для поворота транспорти» руемых предметов, например сигарет, содержащее бесконечную транспортерную фиг. 1

Ш-1ИИПИ аказ 1687/2 ленту с натяжными роликами, ось вращения которых расположена в горизонтальной плоскости, от-личаюшеес ятем, что, с целью повышения надежности работы устройства, транспортерная лента изогнута в горизонтальной плоскости, а между ее ветвями установлены опорные ролики так, что их оси вращения расположены перпендикулярно оси вращения натяжных роликов.

2. Устройство по п. 1, о т л и ч а ющ е е с я тем, что в транспортерной ленте установлены армированные вставки, при этом сечение ленты имеет форму прямоугольного желоба, а армированные вставки выполнены по форме последнего.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство No 431074, кл. - А 24 С 5/3S, 1972.
