Реферат



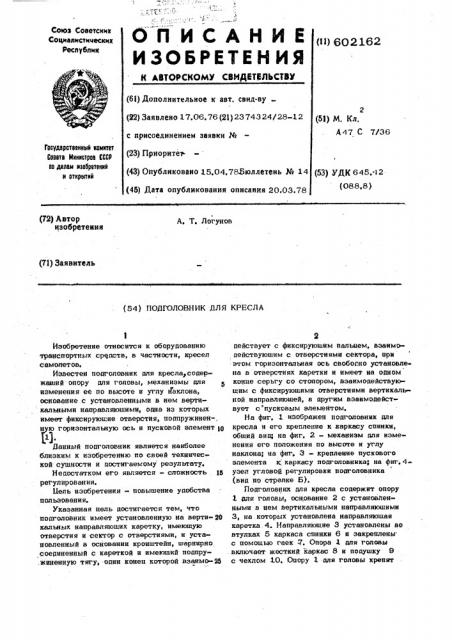

(11) 602162

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6!) Дополнительное к авт. свид-ву (22) Заявлено 17.06.76{21) 2374324/28-12 с присоединением заявки №

{23) Приорите (43) Опубликовано 15.04.783юллетЕиь № 14 (4б) Дата опубликования описания 20.03.78 (5l) И. Кл.

А47 С 7/36

Гввтдвдстввихмй Мвмвтвт

Совета Мвнивтрав ааСР

Ао двлам нзвбрвтвнив н атхрытий (53) УДК 645. 12 (088,8) (72) Автор изобретения

А. Т. Логунов (71) Заявитель (54) ПОДГОЛОВНИК ДЛЯ КРЕСЛА

Изобретение относится к оборудованию транспортных средств, в частности, кресел самолетов.

Известен подголовник для кресла содержаший опору для головы, механизмы для изменения ее по высоте и углу наклона, основание с установленными в нем верти» кальными направляющими, одна из которых имеет фиксирующие отверстия, подпружинен-. н ю горизонтальную oeb и пусковой элемент тВ

1), Данный подголовник является наиболее близким к изобретению по своей технической сущности и достигаемому результату.

Недостатком его является - сложность т5 регулирования, Цель изобретения - повышение удобства пользования.

Указанная цель достигается тем, что подголовник имеет установленную на верти- 20 кальных направляющих каретку, имеющую отверстия и сектор с отверстиями, и установленный в основании кронштейн, шарнирно соединенный с кареткой и имеющий подпру,жиненную тягу, один конец которой взаимо-я

2 действует с фиксирующим пальцем, взаимодействующим с отверстиями сектора, при этом горизонтальная ось свободно установлена в отверстиях каретки и имеет иа одном конце серьгу со стопором, взаимодействующим с фиксирующими отверстиями вертикальной направляющей, а другим взаимодействует с пусковым элементом.

На фиг, 1 изображен подголовник для кресла и его крепление к каркасу спинки, общий вид; на фиг. 2 — механизм для изменения его положения по высоте и углу наклона; на фит, 3 - крепление пускового элемента тс каркасу подголовника; на фиг, 4узел угловой регулировки подголовника (вид по стрелке Б).

Подголовник для кресла содержит опору

1 для головы, основание 2 с установленными в нем вертикальными направляющими

3, на которых установлена направляющая каретка.4. Направляющие 3 установлены во втулках 5 каркаса спинки 6 и закреплены. с помощью гаек 7, Опора l для головы включает жесткий каркас 8 и подушку 9 с чехлом 10. Опору l для головы крепят

602162

4 ин ся вокруг оси 14, при этом тяга 19 с серьг 5 20 и фиксирующим пальцем 21 описыон- вает относительно сектора 15 и каретки и 4 радиусные кривые.

Тята 19 и ось 14 под действием пружин 22 стремится занять исходное поло-

9, жение, увлекая эа собой серьги 20 и 26 фиксирующим пальцем 21 и стопором 27.

Как только оси стопоров совпадут с эсями щ ближайших от выбранного положения отверстий опора для головы застопорится.

Подголовник для кресла, содержащий опору два головы, механизмы для изменения ее по высоте и утлу наклона, основание с установленными в нем вертикальными направляющими, одна из которых имеет фиксирующие отверстия, подпружиненную горизонтальную ось и пусковой элемент, о т л ич аюши йс ятем, что, с цельюповышения удобства пользования, он имеет установленную на вертикальных направляющих каретку, имеющую отверстия и сектор с отверстиями, и установленный в основании кронштейн, шарнирно соединенный с кареткой и имеющий н тягу, один конец которой взаимодействует с пусковым элементом, а другой несет серьгу с фиксирующим пальцем, взаимодействующим с отверстиями. сектора, при этом горизонтальная ось свободно установлена в отверстиях о- каретки и имеет на одном конце .серьгу со стопором, взаимодействующим с фиксирующими отверстиями: вертикальной направляющей, а другим взаимодействует с пусковым- элементом.

ИСточники информации,. принятые во внимание при экспертизе:

1. Патент ClllAN. 3547486,:êë. 297-408, : 1970. к основанию 2 при помощи упругих пласт

11 и винтов 12, йаравляюшая каретка 4 имеет отверстия 13 для установки гориэ тальной оси 14 и сектор 15 узла углово регулировки с отверстиями 17 и 18 один из которых 17, шарнирно соединен с ка .реткой 4 и имеет подпружиненную тягу 1 адин конец которой несет серьгу 20 с фиксирующим пальцем 21. Для возврата в исходное положение тяга 19 и горизон тальная ось 14 подпружинены пружинами

22. Для облегчения вертикального перемещения опоры для головы в направляющих

3 установлены пружины 23, опирающиеся одним кониом в штифт 24, а другим — в 15 регулировочную гайку 25.

На горизонтальной оси 14 установлен механизм для изменения положения опоры для головки по высоте, включающий серьгу 26 со стопором 27 и направляющую

3 с отверстиями, Пля изменения положения опоры для головы по углу наклона на. боковой поверхности подголовника закреплен кронштейн 28, в котором на оси 29 установлен пусковый элемент 30.

Подголовник для кресла работает следующим образом.

Для изменения положения опоры 1 необходимо нажать на пусковой элемент 30, который поворачивается вокруг оси 29,. нажимает иа горизонтальную ось 14 и тягу 19, на серьги 20 и 26.. При этом фиксирующий палец 21 механизма изменения положения опоры 1 по. гулу наклона выходит из отверстия 16 сектора 15, а ст пор 27 - из отверстий направляющей 3, Придерживая пусковой элемент 30, устанавливают опору 1 в нужное положение и отнускают пусковой элемент.. При изменении положения опоры по высоте стопор 27 вместе с опорой скользит мимо отверстия.

13 в направляющих-3, а при изменении положения опоры по углу он поворачиваетФормула изобретения

602 162

1 п ,2

Фиа. 1

А-А

Фие. Я

Фиг.Л

Фиг. Ф
