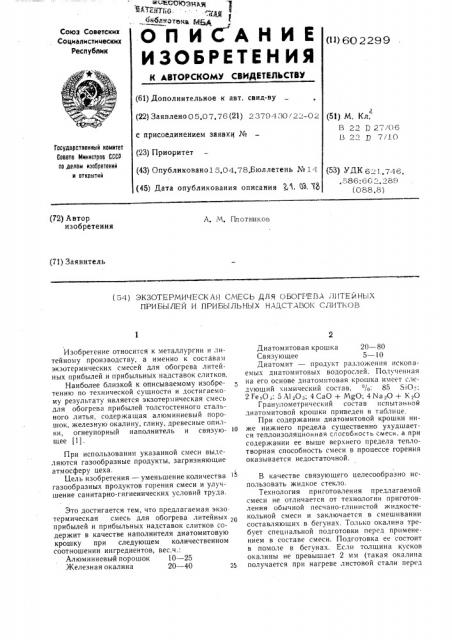

ОписАние изОБРете н ия

Союз Советских

Социалистических

Республик (11) 60 2299

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 05.0 7. 76 (21) 2 379 4 30 / 22-0 2 с присоединением заявки № (23) Приоритет (43) Опубликовано1 6.04.78.Бюллетень № 14 (45) Дата опубликования описания К 1, З, (о (53) М, Кл.

В 22 13 27/06

13 22 211 7/10

Гасударственный комитет

Совета Министров СССР

lip делам изобретений н OTKDblTHH (53) УДК 6 1 746.586:66 .28. ) (088.8) (72) Автор изобретения

A. М. Плотников (7!) Заявитель (5- 1) ЭКЗОТЕРМИЧЕСКАЯ СМЕСЬ ДЛЯ ОБОГРЕВА Л11ТЕЙНЫХ

ПРИБЫЛЕЙ И ПРИБЫЛЬНЫХ НАДСТАВОК СЛИТКОВ

Изобретение относится к металлургии и литейному производству, а именно к составам экзотермических смесей для обогрева литейных прибылей и прибыльных надставок слитков.

Наиболее близкой к описываемому изобретению по технической сущности и достигаемому результату является экзотермическая смесь для обогрева прибылей толстостенного стального литья, содержащая алюминиевый порошок, железную окалину, глину, древесные опилки, огнеупорный наполнитель и связующее (1) .

При использовании указанной смеси выделяются газообразные продукты, загрязняющие атмосферу цеха.

Цель изобретения — уменьшение количества газообразных продуктов горения смеси и улучшение санитарно-гигиенических условий труда.

Это достигается тем, что предлагаемая экзотермическая смесь для обогрева литейных 2О прибылей и прибыльных надставок слитков содержит в качестве наполнителя диатомитовую крошку при следующем количественном соотношении ингредиентов, вес.ч.:

Алюминиевый порошок 10 — 25

Железная окалина 20 — 40 25

Диатомитовая крошка 20 — 80

Связующее 5 — 10

Диатомит — продукт разложения ископаемых диатомитовых водорослей. Полученная на его основе диатомнтовая крошка имеет следующий химический состав, P/p. 85 Si0

2 Ге 0 з, 5 Аl 20.;; 4 СаО + MgO; 4 Ма 0 + К О

Гранупометрический состав нспыта н ноя диатомитовой крошки приведен в таблице.

При содержании диатомитовой крошки ниже нижнего предела существенно ухудшается теплоизоляционная способность смеси, а при содержании ее выше верхнего предела теплотворная способность смеси в процессе горения оказывается недостаточной.

В качестве связующего целесообразно использовать жидкое стекло.

Технология приготовления предлагаемой смеси не отличается от технологии приготовления обычной песчано-глинистой жидкостекольной смеси и заключается в смешивании составляющих в бегунах. Только окалина требует специальной подготовки перед применением в составе смеси. Подготовка ее состоит в помоле в бегунах. Если толщина кусков окалины не превышает 2 мм (такая окалина получается при нагреве листовой стали перед

602299 вывести из состава смеси выгорающие добавки, в частности древесные опилки, предназначенные для повышения пористости и теплоизоляционных свойств смеси при высоких температурах.

За счет выведения из состава смеси выгорающих добавок резко снижается объем выделяющихся газообразных продуктов сгорания, прежде всего углекислого газа.

При использовании смеси, принятой в ка10 честве прототипа, с содержанием древесных опилок 10 — 25 вес.о/p в процессе горения выделяется 0,1 — 0,225 м С01 на 1 кг смеси.

Предложенная смесь, сохраняя ту же тепловую эффективность, что и смесь по прототипу, позволяет исключить выделение указанного объема СОг в атмосферу цеха и тем самым способствует улучшеничо санитарно-гигиенических условий труда. № сита 2,5 0315 02 016 01 0063 005 тазик остаток Hel сите,% 0 0,5 2 2,5 12 35 23 25

Формула пзобретени»

30 Экзотермическая смесь для обогрева литейных прибылей и прибыльных надставок слитков, включающая алюминиевый порошок, железную окалину, наполнитель и связующее, отличающаяся те1, что, с целью уменьшения количества 35 газообразных продуктов горения смеси и улучшения санитарно-гигиенических условий труда, она содержит в качестве наполнителя диатомиСоставитель С. Тепляков

Техред О. Луговая Корректор П.Макаревич

Тираж 950 Подписное

Редактор И. Марголис

Заказ 1 722/9

П,Н11ИПИ Государственного комитета Совета Министров ГССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб. д. 4/5

Филиал ППП «Патент>, г. Ужгород, ул. Проектная, 4 штамповкой), то положительность помола порции в объеме, оговоренном составом смеси, не превышает 5 мин, это позволяет операцию подготовки окалины включить в процесс приготовления смеси. В бегуны дозируется окалина. Производится помол, после чего дозируются наполнитель, алюминиевый порошок и жидкое стекло. Из соображений техники безопасности не рекомендуется после окалины подавать алюминиевый порошок и жидкое стекло.

Смесь в готовом состоянии применяется как материал для формовки изделий (втулок, вставок). Затвердевшая смесь и бой изделий могут быть использованы в качестве утепляющей засыпки открытой поверхности прибылей.

Ввиду высоких теплоизоляционных свойств диатомитовой крошки (коэффициент теплопроводности c составляет при 400 С всего

0,10 ккал/м.ti,град), появляется возможность товую крошку при следующем количественном соотношении ингредиентов, вес. ч.:

Алюминиевый порошок 10 — 25

Железная окалина 20 — 40

Диатомитовая крошка 20 — 80

Связующее 5 — 10

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР № 342732, кл. В 22 D7/10,,1970.
