Устройство для контроля продольного смещения конвейеров

Устройство для контроля продольного смещения конвейеров

Иллюстрации

Показать все

Реферат



Союз Сметева

Сер алмстичесэа

Рвслублик

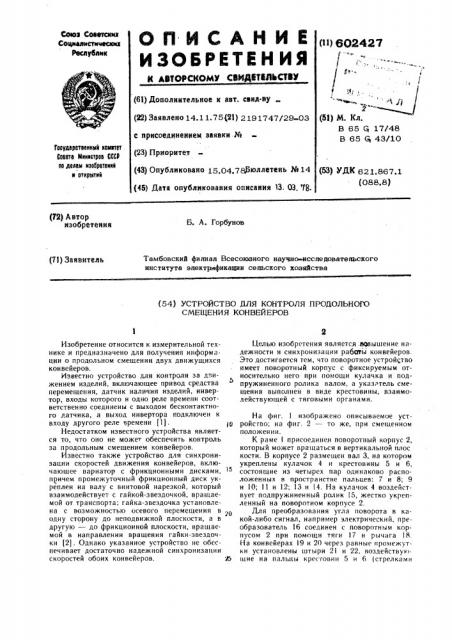

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДВТВЛЬ СТВО (ll) 602427

Г н1 ° (6l) Дополнительное к авт. сзнд-ву (22) Заявлено 14.11.75(Я) 2191747/29 03 с присоединением заявки.№ (23) Приоритет. (43) Опубликовано 15.04.78фюллетень № 14 (45) Дата опубликования описания 13. 03. Vg. (51) М, Кл.

В 65 5 17/48

В 65 Q 43/10

Гааударатаенны9 наннтат

Савате Мннктров СССР

an данам нзнбратеннй н етнрытнй (5З? УДЫ 621.867.1 (088.8) (72) Автор изобретения

Б. А. Горбунов

Тамбовский филиал Всесоюзного научно-исследовательского института электрификации сепьского хозяйства (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ПРОДОЛЬНОГО

СМЕЩЕНИЯ КОНВЕЙЕРОВ

Изобретение относится к измерительной технике и предназначено для получения информации о продольном смещении двух движущихся конвейеров.

Известно устройство для контроля эа движением изделий, включающее привод средства перемещения, датчик наличия изделий, инвертор, входы которого и одно реле времени соответственно соединены с выходом бесконтактного датчика, а выход инвертора подключен к входу другого реле времени {11.

Недостатком известного устройства является то, что оно не может обеспечить контроль за продольным смещением конвейеров.

Известно также устройство для синхронизации скоростей движения конвейеров, включающее вариатор с фрикционными дисками, причем промежуточный фрикционный диск укреплен на валу с винтовой нарезкой, который взаимодействует с гайкой-звездочко", вращаемой от транспорта; гайка-звездочка установлена с воэможностью осевого перемещения в одну сторону до неподвижиой плоскости, а в другую — до фрикционной плоскости, вращаемой в направлении вращения гайки-звездочки {2{. Однако указанное устройство не обеспечивает достаточно надежной синхронизации скоростей обоих конвейеров.

11елью изобретения является.в0вышение надежности и синхронизации работй конвейеров.

Это достигается тем, что поворотное устройЧтво имеет поворотный корпус с фиксируемым относительно него при помощи кулачка и подпружиненного ролика валом, а указ тель смещения выполнен в виде крестовины, взаимодействующей с тяговыми органами.

На фиг. 1 изображено описываемое уст10 ройсгво; на фиг. 2 — то же, при смещенном положении.

К раме l присоединен поворотный корпус 2, который может вращаться в вертикальной плос кости. В корпусе 2 размещен вал 3, на котором укреплены кулачок 4 и крестовины 5 и 6, состоящие из четырех пар одинаково расположенных в пространстве пальцев: 7 и 8; 9 и 10; 11 и 12; 13 и 14. На кулачок 4 воздействует подпружиненный ролик 15, жестко укрепленный на поворотном корпусе 2.

Для преобразования угла поворота в какой-либо сигнал, например электрический, преобразователь 16 соединен с поворотным корпусом 2 при помощи тяги 17 и рычага 18.

На конвейерах l9 и 20 через равные промежутки установлены штыри 21 и 22, воздействун>Ж щие на пальцы крестовин 5 и 6 (стрелками

602427

Формула изобретения

t9 .е

Редактор Гофман

Заказ 749/16

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

I I 3035, Москва, Ж-35, Раушская наб., д. 4(5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 на фиг. 1 показано направление движения конвейеров 19 и 20). .При движении конвейеров 19 и 20, если продольное смещение АБ одноименных точек равно нулю (см. фиг. 1), штыри 21 и 22, расположенные на одной вертикальной линии, одновременно касаются пальцев 7, 8 и, продолжая движение, поворачивают вал 3, преодолевая сопротивление пружины ролика 15.

Вал останавливается в положении, когда место пальцев 7 и 8 занимают пальцы 9 и 10.

Под действием следующей пары штырей вал снова поворачивается и т. д. Так как смещение АБ равно нулю, угол поворота корпусй 2 в вертикальной плоскости будет также равщ нулю.

Если смещение АБ не равно нулю и, например, конвейер 19 опережает конвейер 20 (см, фиг, 2), штырь 21, воздействуя на палец 7, поворачивает корпус 2 в вертикальной плоскости до тех пор, пока штырь 22 не коснется пальца 8.

После этого, дейстауя совместно, штыри 21 и 22 поворачивают вал 3. Конвейеры 19 и 20 продолжают движение, а корпус 2 остается повернутым относительна вертикали на угол и, величина которого определяется величиной смещения АБ. При повороте корпус 2 через тягу 17 и рычаг 18 поворачивает преобразователь 16, сигнал с которого поступает на показывающий прибор или на регулятор в случае использования устройства как датчика. 5

Устро ство для контроля продольного смещения конвейеров, включающее раму с укрепленным на ней поворотным устройством, соединенным с преобразователем смещения, и указатели смещения тяговых органов конвейера, отличаюи4ееся тем, что, с целью повышения надежности и синхронизации работы конвейеМ ров, поворотное устройство имеет поворотный корпус с фиксируемым относительно него при помощи кулачка и подпружиненного ролика валом, а указатель смещения выполнен в виде крестовины, взаимодействующей с тяговыми органами.

Источимки информации, принятые во внимание при Экспертизе:

1. Авторское свидетельство СССР № 464493. кл. В 65 G 43/08, 1973.

2. Авторское свидетельство СССР № 160671, кл. В 65 G 43/10, 1963.

Составитель В. Шестимирова

Техрел О. Луговая Корректор А. Гриценко

Тираж i075 Подписное
