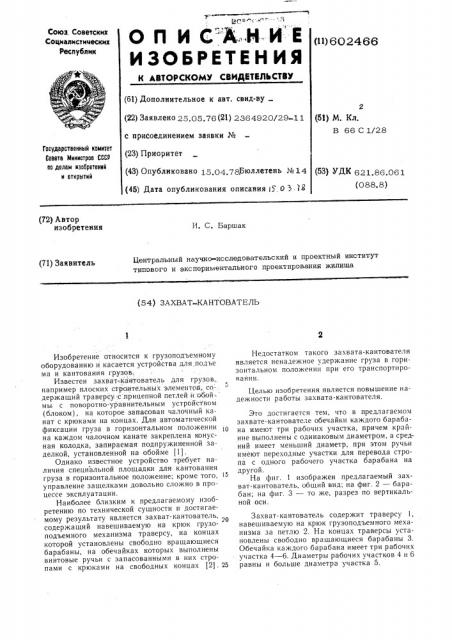

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) 3<"B eH0 25.05.76 (21) 2364920/29-1 1 с приСоединением заявки № (23) Приоритет (43) Опубликовано 15 04 78Бюллетень №14 (45) Дата опубликования описания lg o b. 13 (51) М. Кл.

В 66 С 1/28

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.86.061 (088.8) (72) Автор изобретения

И. С. Баршак

Центральный научнсг-исследовательский и проектный институт типового и экспериментального проектирования жилища (71) Заявитель (54) ЗАХВАТ-KA HTOBATEËÜ

Изобретение относится к грузоподъемному оборудованию и касается устройства для подъе м а и ка нто в а ни я грузов.

Известен захват-.кантователь для грузов. г, например плоских строительных элементов, со-. держащий траверсу, с.прицепной петлей й.обой-, мы. с поворотно-уравнительным устройством (блоком), на которое запасован чалочный канат с крюками на концах. Для автоматической фиксации груза в горизонтальном положении на каждом чалочном канате закреплена конусная колодка, запираемая подпружиненной заделкой, установленной на обойме (1).

Однако известное устройство требует наличия специальной площадки для кантования груза в горизонтальное положение; кроме того, 15 управление защелками довольно сложно в процессе эксплуатации.

Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому результату является захват-кантователь, содержащий навешиваемую на крюк грузоподъемного механизма траверсу, на концах которой установлены свободно вращающиеся барабаны, на обечайках которых выполнены винтовые ручьи с запасованными в них стропами с крюками на свободных концах (2). 25

Недостатком такого захвата-кантователя является ненадежное удержание груза в горизонтальном положении при его транспортировании.

Целью изобретения является повышение надежности работы захвата-кантователя.

Это достигается тем, что в предлагаемом захвате-кантователе обечайки каждого барабана имеют три рабочих участка, причем крайние выполнены с одинаковым диаметром, а средний имеет меньший диаметр, при этом ручьи имеют переходные участки для перевода стропа с одного рабочего участка барабана на другой.

На фиг. 1 изображен предлагаемый захват-кантователь, общий вид; на фиг. 2 — барабан; на фиг. 3 — то же, разрез по вертикальной оси.

Захват-кантователь содержит траверсу 1, навешиваемую на крюк грузоподъемного механизма за петлю 2. На концах траверсы установлены свободно вращающиеся барабаны 3.

Обечайка каждого барабана имеет три рабочих участка 4 — 6. Диаметры рабочих участков 4 и 6 равны и больше диаметра участка 5.

602466

Формула изобретения

На обечайках барабана выполнены винтовые ручьи 7, в которые запасованы стропы 8 с крюками на свободных концах.

Перевод стропа с одного рабочего участка на другой осуществляется по переходном у участку 9. Груз 10, например панель, доставляется к строительной площадке на панелевозах в положении, близком к вертикальному.

Крюки стропов 8 цепляют за нижние и верхние петли груза 10. В этом положении стропы 8 запасованы всегда на среднем рабочем участке 5 барабанов 3. Вначале подъема захвата-кантователя первыми вытягиваются нижние ветви 11 канатов 8, которые вращают барабан 3, при этом верхняя расслабленная ветвь 12 каната 8 наматывается на рабочий участок 4 или 6 барабана 3, проходя переходной участок 9. Подъем груза 10 начнется, когда усилия в нижней и верхней ветвях канатов примерно уравняются.

Одновременно с подъемом происходит кантование груза в горизонтальное положение в сторону вытягивания верхней ветви 12 стропа 8, намотанного на участок 4 или 6 барабанов и имеющего в связи с этим больший вращающий момент, чем нижняя ветвь 11.

Когда груз наклоняется в горизонтальнос положение, верхняя ветвь 12 стропа 8 сматывается с участка 4 или 6 барабана, переходя на его участок 5. В горизонтальном положении груза 10 обе ветви стропа 8 оказываются на средней части барабана 3 и вращающие моменты в обеих ветвях стропа 8 уравновешиваются.

Одновременно при сматывании стропа 8 с участка 4 или 6 барабана 3 увеличивается свободная длина ветви 12, что соответственно приво (ит flpH кантовании груза 10 в горизонтальное положение к опусканию его центра тяжести.

Таким ооразом, в горизонтальном положении груза 10 он имеет самое низкое положение центра тяжести и, следовательно, самое устойчивое положение. Всякое нарушение горизонтальности груза связано с необходимостью наматывания какой-либо ветви стропа 8 на участки 4 или 6 барабана 3, что вызывает значительную затрату энергии на подьем центра тя10 жести груза 10.

Захват-кантователь, содержащий навешиваемую на крюк грузоподъемного механизма траверсу, на концах которой установлены свободно вращающиеся барабаны, на обечайках которых выполнены винтовыс р чьи с запасованными в них стропами с крюками на свободных концах, отличающийся тем, что, с целью повышения надежности работы захватакантователя, обечайки каждого барабана имеют три рабочих участка, причем крайние выпол нены с одинаковым диаметром, а средний имеет меньший диаметр, при этом ручьи имеют переходные участки для перевода стропа с одного рабочего участка барабана на другой.

Источники информации, принятые во внимание при экспертизе:

l. Авторское свидетельство СССР Хо 317603, ЭО кл. В 66 с 1/12, 1969.

2. Авторское свидетельство СССР Ме 221926, кл. В 66 с 1/16, 1965.
