Анод электролизера для получения магния

Анод электролизера для получения магния

Иллюстрации

Показать все

Реферат

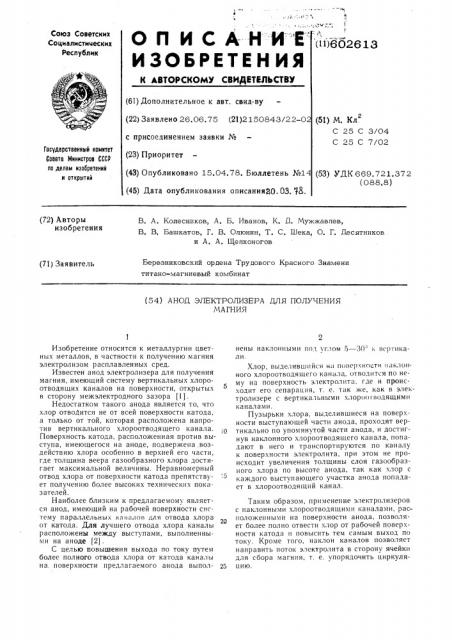

О Л И С А- Н И" Е

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик (11) 6026 1 3

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свил-ву (22) Заявлено 26.06.75 (21)2150843/22-02 с присоединением заявки № (23) Приоритет (43) Опубликовано 15.04.78. Бюллетень №14 (45) Дата опубликования описания30.03. 73. (51) М. Кл.

С 25 С 3/04

С 25 С 7/02

Государственный комитет

Совета Министров СССР оо делам иэооретений и открытий (53) УДК 669.721.372 (088.8) (72) Авторы изобретения

В. А. Колесников, A. Б. Иванов, К. ll. Мужжавпев, В. В, Башкатов, Г. В. Опюнин, Т. С. Шека, О. Г. Десятников и А. А, Щепконогов

Березниковский ордена Трудового Красного Знамени титано-магниевый комбинат (71) Заявитель (54) АНОД ЭЛЕКТРОЛИЗЕРА ДЛЯ ПОЛУЧЕНИЯ

МАГНИЯ

Изобретение относится к металлургии цветных металлов, в частности к получению магния электролизом расплавленных сред.

Известен анод электролизера для получения магния, имеющий систему вертикальных хлороотводящих каналов на поверхности, открытых в сторону межэлектродного зазора (1).

Недостатком такого анода является то, что хлор отвоДится не от всей поверхности катода, а только от той, которая расположена напротив вертикального хлороотводящего канала.

Поверхность катода, расположенная против выступа, имеющегося на аноде, подвержена.воздействию хлора особенно в верхней его части, где толщина веера газообразного хлора достигает максимальной величины. Неравномерный отвод хлора от поверхности катода препятству- 5 ет получению более высоких технических показателей.

Наиболее близким к предлагаемому является анод, имеющий на рабочей поверхности систему параллельных каналов для отвода хлора от катода. Для лучшего отвода хлора каналы расположены между выступами, выполненными на аноде (2) .

С целью повышения выхода по току путем более полного отвода хлора от катода каналы на. поверхности предлагаемого анода выполнены наклонными под углом 5 — ЗО" i. вертикали.

Хлор, выделившийся на поверхности наклонного хлороотводящего канала, отводится по нему на поверхность электролита, где и происходит его сепарация, т. е. так же, как в электролизере с вертикальными хлороо водящими каналами.

Пузырьки хлора, выделившиеся на поверхности выступающей части анода, проходят вертикально по упомянутой части анода, и достигнув наклонного хлороотводящего канала, попадают в него и транспортируются по каналу к поверхности электролита, при этом не происходит увеличения толщины слоя газообразного хлора по высоте анода, так как хлор с каждого выступающего участка анода попадает в хлороотводящий канал.

Таким образом, применение электролизеров с наклонными хлороотводящими каналами, расположенными на поверхности анода, позволяет более полно отвести хлор от рабочей поверхности катода и повысить тем самым выход по току. Кроме того, наклон каналов позволяет направить поток электролита в сторону ячейки для сбора магния, т. е. упорядочить циркуляцию.

602613

Фор,чу.1а изобретения

Составитель Г. Титова

Редактор Г. Мозжечкова Техрет О.,г1сговая Коррек горil. Мельниченко

Заказ 799/27 Тираж 738 Подписное

ЦЯИИПИ Государственйого комитета Совета Министров СССР по делам изобретений и открытии

113035, Москва, Ж-35. Раушская наб., д. 4,5

Филиал ППП «Патент», г. Ужгород, ië. Проскгная, 4

На чертеже показан предлагаемый анод, установленный в электролизер.

Электролизер состоит из кожуха 1, футеровки 2. анодного перекрытия 3, анодов 4 с каналамп 5, расположенными наклонно, катодов

6, разделительной перегородки 7, ячейки 8 для сбора магния. 111ирина iëîðîîòâîäÿùèõ кана,IoB 50мм, расстояние между каналами 50 мм.

Угол наклона каналоь к вертикали 5 — 30 .

В процессе электролиза хлор, выделившийся на поверхности канала, транспортируется к поверхности электролита, где происходит его отделение от электролита. Пузырьки хлора, выделяющиеся на выступающей части рабочей поверхности анода (между хлороотводящим и каналами), поднимаются вертикально вверх вдоль поверхности анода и, пройдя путь немногим более 100 мм, попадают в наклонный хлороотводящий канал и транспортируются на поверхности электролита. Таким образом, хлор, выдсЛ ившийся на выступающей поверхности анодов, не попадает на противоположно pacIIoложенные поверхности катода, так как толщина веера хлора на участке высотой 100 мм не превышает 5 мм

Испытания полузаводского электрол изера с анодами предложенной конструкции показали, что выход по току на нем выше на 4 — 5 /о, чем на электролизере с вертикальными хлороотводящими каналами.

Анод электролизера для получения магния, имекнций на рабочей поверхности систему параллельных каналов для отвода хлора от катода, отличающийся тем, что, с целью повыше15 ния выхода по току путем более полного отвода хлора от катода, каналы выполнены наклонными под углом 5 — 30 к вертикали.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР Хе 282665, кл. С 25 С 3/04, 1969.

2. Авторское свидетельство СССР М 527487, кл. С 25 С 3/04, 09.06.75.
