Устройство для рассеивания точек реверсирования кольцевой планки к мотальному механизму текстильной машины

Устройство для рассеивания точек реверсирования кольцевой планки к мотальному механизму текстильной машины

Иллюстрации

Показать все

Реферат

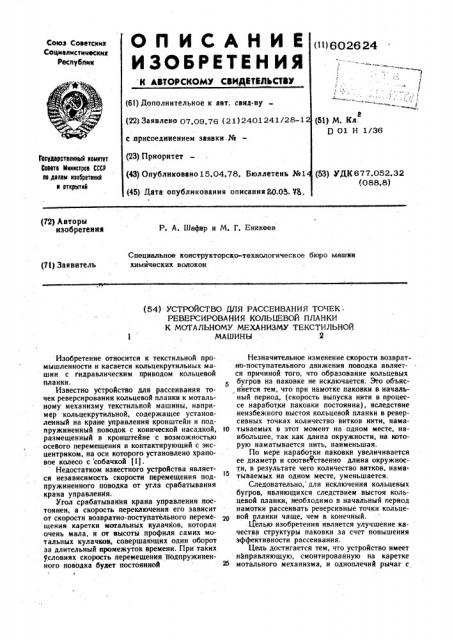

ОП ИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЮТВЛЬСТВУ

Союз Советский

Социалистических

Республик () >) 6026 24 (6l) Дополнительное к авт. саид-ву (22) Заявлено 07.pg.76 (21) 2401241/28-1 с присоединением заявки.№ (23) Приоритет (43) Опубликовано 15.04.78. Бюллетень №1 (45) Дата опубликования описании R0.05. Щ. (51) N. Кл.

D 01 Н 1/36

Гааударстввией комитет

Совета Микиатраа СССР аа делан ивоорвтвний в аткрмтий (53) фГДК 677,052.32 (088.8) (72) Авторы изобретеиия

Р. А. Шафир и М. Г. Еникеев

Специальное конструкторско-технологическое бюро маши химйческих волокон (71) Заявитель (54) УСТРОЙСТВО ДЛЯ РАССЕИВАНИЯ. ТОЧЕК.

РЕВЕРСИРОВАНИЯ КОЛЬЦЕВОИ ПЛАНКИ

К МОТАЛЬНОМУ МЕХАНИЗМУ ТЕКСТИЛЬНОЙ

МАШИНЫ 2

Изобретение относится к текстильной промышленности и касается кольцекрутильных машин с гидравлическим приводом кольцевой планки.

Известно устройство для рассеивания точек реверсироваиия кольцевой планки к мотальному механизму текстильной машины, например кольцекрутильной, содержащее установленный на кране управления кронштейн и подпружиненный поводок с конической насадкой, размещенный в кронштейне с возможностью осевого перемещения и контактирующий с эксцентриком, íà рсн которого установлено храповое колесо с собачкой (1 .

Недостатком известного устройства является независимость скорости перемещения подпружиненного поводка от угла срабатывания крана управленИя.

Угол срабатывания крана управления ностоянен, а скорость переключения его зависит от скорости возвратно-поступательного перемещения каретки мотальных кулачков, которая очень мала, и or высоты .профиля самих мотальных кулачков, совершающих один оборот за длительный промежуток времени. При таких условиях скорость перемещения йодпружиненного поводка будет постоянной

Незначительное изменение скорости возвратно-поступательного движения поводка является причиной того, что образование кольцевых бугров на паковке не исключается. Это обьясняется тем, что нри намотке паковки в начальный период, (скорость выпуска нити в процессе наработки паковки постоянна), вследствие неизбежного выстоя кольцевой планки в реверснвных точках количество витков нити, нама-!

О тываемых в этот момент на одном месте, наибольшее, так как длина окружности, на юторую наматывается нить, наименьшая.

По мере наработки паковки увеличивается ее диаметр и соответственно длина окружности, в результате чего количество витков, наматываемых на одном месте, уменьшается.

Следовательно, для исключения кольцевых бугров, являющихся следствием выстоя кольцевой планки, необходимо в начальный период намотки рассеивать реверсивные точки кольцевой планки чаще, чем в конечный.

Целью изобретения является улучшение качества структуры паковки за счет повышения эффективности рассеивания.

Цель достигается тем, что устройство имеет направляющую, смонтированную на каретке

2б мотального механизма, и одноплечий рычаг с

602624 роликом на конце, установленный на осн эксцентрика, при этом ролик размещен в направляющей, а собачка закреплена на рычаге.

На фиг. I показано устройство, общий вид; на фиг. 2 — то же, продольный разрез.

На кронштейне l, смонтированном на карет-, ке 2 мотальных кулачков 3, закреплена направляющая 4, выполненная П-образной формы.

В направляющей 4 размещен ролик 5, связанный посредством кольца 6 с рычагом 7, смонтированным с возможностью вращения на Е оси 8, закренлеиной в кронштейне 9. На другом конце оси 8 установлено храповое колесо 10, связанное с собачкой 11, закрепленной на ры. чаге ?, и эксцентрик 12, к которому с помощью пружины 13 прижат. поводок 14 с конической насадкой 15. Поводок 14 установлен с возможностью перемещения в направляющих кронштейна 16, жестко закрепленного на оси 17 крана управления (на фиг. не показан).

При движении каретки 2 влево перемещаеся и кронштейн 1 с направляющей 4. Ролик 5, 2е перемещается.в зеве направляющей 4, рычаг 7 опускается, а собачка 11 прощелкивает по зубьям храпового колеса 12, Движение влево продолжается до тех пор, пока правый мотальный кулачок ие переключит кран управления, в результате начнется перемещение каретки 2 вправо, следовательно, и кроншейна 1 с направляющей 4. Перемещаясь вправо, направляющая 4 заставляет перемещаться по своей поверхности ролик 5, в результате рычаг 7 поднимается. Одновременно собачка 11, находящаяся в зацеплении с храповым колесом 10 поворачивает храповое колесо и эксцентрик 12, в результате поводок 14, прижатый пружиной 13 к эксцентрику, начнет перемещаться в направляющих кронштейна 16 и его насадка 15 установится по отношению к мотальным кулач- 36 кам 3 другим диаметром, чем в начальном положении. Это обеспечит каретке дополнительный ход и, следовательно, смещение точек реверсирования, Направляющая 4 может быть установ:.ена под любым углом к горизонтальной оси в пределах 45, Следовательно, скорость поводка может регулироваться в широких пределах.

По мере наработки паковки каретка с .мотальными кулачками, которые совершают вращательное движение, сокращает свой ход, в результате сокра щает свой ход направляющая 4, рычаг 7 отключается на меньший угол и собачка 11 поворачивается относительно храпового колеса на меньшее число зубьев. Соответственно на меньший угол поворачивается эксцентрик и скорость перемещения поводка с конической насадкой уменьшается.

Таким образом, благодаря кинематической связи храпового узла с кареткой мотальных кулачков обеспечивается эффективное рассеивание точек реверс .;зования кольцевой планки за счет саморегулируемого изменения скорости поводка с конической насадкой в процессе наработки паковки, что исключает образование кольцевых бугров на ней.

Формула изобретения

Устройство для рассеивания точек реверсирования кольцевой планки к мотальному механизму текстильной машины, например кольцекрутильной, содержащее установленный на кране управления кронштейн и подпружиненный поводок с конической насадкой, размещенн .й в кронштейне с возможностью осевого перемещенич и контактирующий с эксцентриком, на оси которого установлено храповое колесо с собачкой, отличающееся тем, что, с целью улучшения качества структуры паковки за счет повышения эффективности рассеивания, оно имеет направляющую, смонтированную на каретке мотального механизма, и одноплечий рычаг с роликом на конце, установленный на оси эксцентрика, при этом ролик размещен в направляющей, а собачка закреплена на рычаге.

Источники информации, принятые so внимание при экспертизе:

1. Авторское свидетельство СССР № 435306, кл. Р 01 Н 1/36. 1972.
