Реферат



!

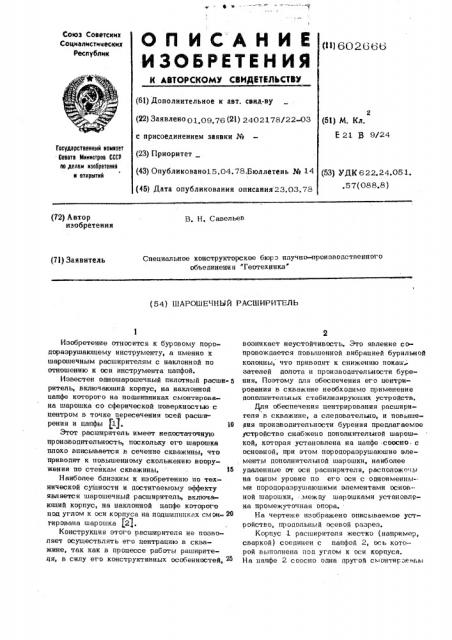

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕПЛЬСТВУ

Союз Советских

Социалистических республик (11) 602(66 (61) Дополнительное к авт. свид-ву (22) Заявлено 01.09.76 (21) 2402178/22-03 с присоединением заявки № (23) Приоритет (43) Опубликовано15.04.78,Бюллетень № 14 (45) Дата опубликования описании 23.03.78

2 (51) М. Кл.

E 21 8 9/24

Гасударственный комитет

Совета Министров СССР ао делам изобретений и открытий (53) УДК 622,24.051...57(088.8) (72) Автор изобретения

В. Н. Савельев

Специальное конструкторское бюрз научно-производственного объединения "Геотехника (71) Заявитель (54) ШАРОШЕЧНЫЙ РАСШИРИТЕЛЬ

Изобретение относится к буровому породоразрушаюшему инструменту, а именно к шарошечным расширителям с наклонной по отношению к оси инструмента цапфой.

Известен одношарошечный пилотный расши- а ритель, включаюший корпус, на наклонной цапфе которого на подшипниках смонтирована шарошка со сферической поверхностью с центром в точке пересечения осей расширения и цапфы Ц.

Этот расширитель имеет недос гаточную производительность, поскольку его шарошка плохо вписывается в сечение скважины, что приводит к повышенному скольжению вооружения по стенкам скважины. И

Наиболее близким к изобретению по технической сушности и достигаемому эффекту является шарошечный расширитель, .вклточаюший корпус, на наклонной цапфе которого под углом к оси корпуса на подшипниках смок- 20 тирована шарошка (2$.

Конструкция этого расширителя не позволяет осушествлять его центрацию в скважине, так как в процессе работы раширителя, в силу его конструктивных особенностей, > возникает неустойчивость, Это явление сопровождается повышенной вибрацией бурильной колонны, что приводит к снижению покап зателей долота и производительности бурения. Поэтому для обеспечения его центрирования в скважине необходимо применение дополнительных стабилизируюших устройств.

Цля обеспечения центрирования расширителя в скважине, а следовательно, и повышеиия производительности бурения предлагаемое устройство снабжено дополнительной шарошкой, которая установлена на цапфе соосно с основной, при этом породоразрушаюшие элементы дополнительной шарошки, наиболее удаленные от оси расширителя, расположечь1 на одном уровне по его оси с одноименными породоразрушаюшими элементами основной шарошки,:.между шарошками установлена промежуточная опора.

На чертеже изображено описываемое устройство, продольный осевой разрез, Корпус 1 расширителя жестко (например, сваркой) соединен с цапфой 2, ось которой выполнена под углом к оси корпуса„

На цапфе 2 соосно одна другой смонтированы

602666

3 основная 3 и дополнительная 4 шарошки, армированные породоразрушающими элементами 5. Шарошки запираются на цапфе косой шайбой 6 и переводником 7.

С целью обеспечения свободного вращения шарошек друг относительно друга между ними неподвижно на цапфе установлена промежуточная опора, которая может быть выполнена в виде подшипников 8 качения.

Породоразрущающие элементы 9 допол- и нительной шарошки 4, наиболее удаленные оТ оси. расширителя, расположены на одном уровне по его оси с одноименными породоразрушающими элементами 5 основной шарош-, ки 3. Благодаря этому шарошкн контакти- l5 руют с породой в диаметрально противоположных точках, что обеспечивает уравно- вешивание сил, действующих на расширитель со стороны стенок скважины, и стабилизирует его положение относительно Ю ее оси.

Формула изобретения

1. Шарошечный расширитель, содержащий корпус, жестко связанную с ннм цапфу, ось

И которой расположена под углом к оси корпуса, и установленную на цапфе с помощью подшипников шарошку, о т л и ч а ю ш и йс я тем, что, с целью обеспечения центрирования расширителя в скважине, на цапфе соосно с основной, установлена дополнительная шарошка, породоразрушаюшие элементы которой наиболее удаленные or оси расширителя, расположены на одном уровне по его оси с одноименными породо» разрушающими элементами основной шарошки.

2. Расширитель по п. 1, о т л и ч а юm и и с я тем„что между шарошками установлена промежуточная опора.

Источники информации принятые во внимание прн экспертизе:, 1. Патент США ¹ 2101007, кл. 175345 1937, 2. Авторское свидетельство № 259759, кл Е 2l В 9/24, 1965.
