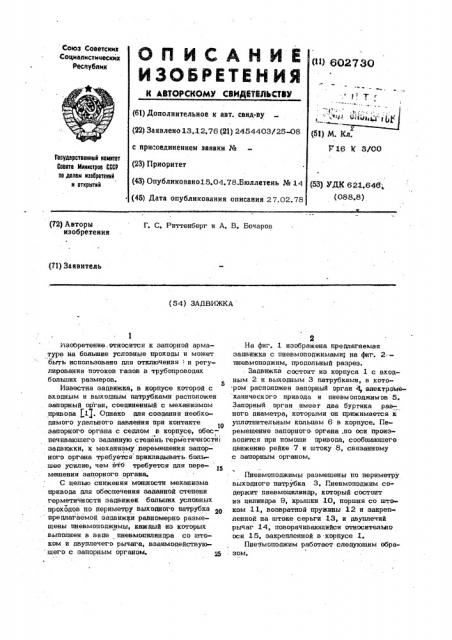

Союз Советских

Социалнстическйх

Республик (11) 6О2730

) 7 г г (61) Дополнительное к авт. свид-ву (22) Заявлено 13,12,76 (21) 2454403/25-08 (51) М. Кл.

F 16 К 3/00 с при:оединеиием заявки № (23) Приоритет (43) Опубликоваио15.04.78.Бюллетень № 14

Государственный ковитет

Совета Министров СССР ве делам нэобретеннй и открнтнй (53) УДЫ 621.646, (088.8) ° (45) Дата опубликования описания 27.02.78 (72) Авторы изобретения

Г. С. Риттенберг и А. В. Бочаров (71) Заявитель (54) ЗАДВИЖКА

Изобретение. относится к запорной арматуре на большие условные проходы и может быть использовано для отключения и регулирования потоков газов в трубопроводах больших размеров.

Известна задвижка, в корпусе которой с входным и выходным патрубками расположен запорный орган, соединенный с механизмом привода 11, Однако для создания необходимого удельного давления при контакте запорного органа с седлом е корпусе, обеспечнваюшего заданную степень герметичности задвижки, к механизму леремешения запорного органа требуется прикладывать большее усилие, чем это требуется для перемещения запорного органа.

С целью снижения мошности механизма привода для обеспечения заданной степени герметичности задвижек больших условных проходов по периметру выходного патрубка предлагаемой задвижки равномерно размещены пневмоподжимы, каждый из которых выполнен в виде пневмопилиндра со штоком и двуплечего рычага, взаимодействую щего с запорным органом. 25

На фиг. 1 изображена предлагаемая задвижка с пневмоподжимами; на фиг. 2.пневмоподжим, продольный разрез.

Задвижка состоит из корпуса 1 с входным 2 и выходным 3 патрубками, в котором расположен запорный орган 4, влектромеханического привода и пыевмоподжимон 5.

Запорный орган имеет два буртика равного диаметра, которыми он прижимается к уплотнительным кольцам 6 в корпусе, Перемещение запорного органа,по оси производится при помощи привода, сообшаюшего движение рейке 7 и штоку 8, связанному с запорным органом, Пневмоподжимы размешены по периметру выходного патрубка 3. Пневмоподжим со держит пневмоцилиндр, который состоит из цилиндра 9, крышки 10, поршня со што ком 11, возвратной пружины 12 и закрепленной на штоке серьги 13, и двуплечий рычаг 14, поворачиваюшийся относительно оси 15, закрепленной в корпусе 1, Пнечмоподжим работает следуюшим образом.

602730

В момент полного закрытия задвижки запорный орган 4 нажимает на концевой переключатель (на чертеже не показан), который включает электропневмоклапан (на чертеже не показан), При включении электропневмоклапана сжатый воздух подается в цилиндр 9, который заставляет перемешатыя поршень со штоком. Шток воздействует на рычаг 14 и поворачивает его. Рычаг своим коротким плечом воз- 10 действует на закрепленное на запорном органе кольцо 16, создавая необходимое для обеспечения герметичности задвижки удельное давление в местах их контакта.

При выключении электропневмоклапана N пружина 12 отжимает шток в исходное по-, ложение.

Введение пневмоподжимов позволяет не только повысить герметичность затвора, но и снизить усилие, сообщаемое запорному органу электроприводом до величины, необходимой для перемещения запорного органа, и уменьшить таким образом мошность электродвигателя, габариты и вес привода.

Формул изобретения

1. Задвижка, в корпусе которой с входным и выходным патруфками расположен запорный орган, соединенный с механизмом привода, отл ичаюшаяс ятем, что с целью снижения мощности механизма привода для обеспечения заданной степени герметичности задвижки, по периметру выходного патрубка равномерно установлены пневмоподжимы, 2. Задвижка по п. 1, о т л и ч а ю ш а я с я тем, что каждый пневмоподжим выполнен в виде пневмопилиндра со штоком и двуплечего рычага, взаимодействующего с запорным органом.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

N. 214250 у Р 16 К 3/GO, 1965.

6027 30

Уиг. 2
