Реферат

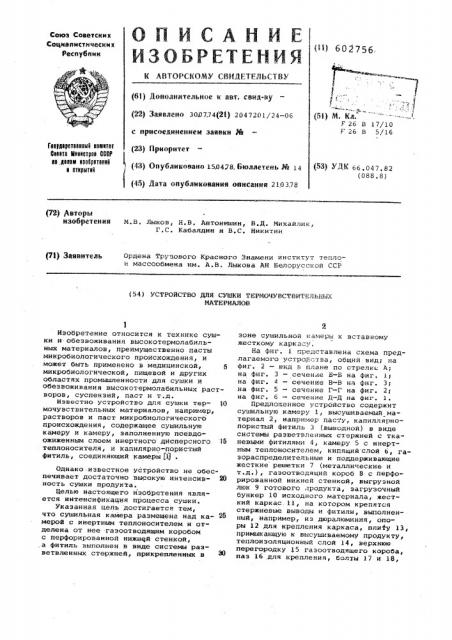

:7 (61) Дополнительное к авт. <вид-ву (22) Завалено 308774(2t) 2047201/24-06 е присоединением заявки Р6 (23) Приоритет (43) Опубликовано 150428. Бюллетень,% 14 (45} Дата опубликоваиия оииеаиия 2103.78

Ю

1 (5f) M. Кл. " — --.-.Л

F 26 В 17/10

F 26 B 5/16

ГещаратиаииыН иавитит

6sssts Миииатраи 666Р

ss,passe ииабратаиий и атирытий (5Я УД 66, 04 7 . 82 (088.8) (72) вторы изобретения

И.В. Лыков, Н.В. Ьятонишин, В.Д. Иихайлик, Г.С. Кабалднн и В.С. Никитин

Pk) Заявитель

Ордена Трудового Красного Знамени институт теплов массообмена им. A.i3. Лыкова AR Белорусской CCP (54 } УСТРОЙСТВО ДЛЯ СУШКИ ТЕРИОЧУВСТВИТЕЛЬНЫХ

МАТЕРИАЛОВ

Изобретение относится к технике сушки и обезвоживания высокотермолабильных материалов, преимущественно пасты микробиологического происхождения, и может быть яримеяеяо в медицинской, микробиологической, пищевой и других областях промышленности для сушки и обезвоживания высокотермолабильных растворов, суспеязий, паст и т.д.

Известно устройство для сушки тер- 10 мочувствительных материалов, например, растворов и паст микробиологического происхождения, содержащее сушильную камеру и камеру, заполненную псевдоожиженным слоем инертного дисперсяого I5 тенлояосителя, и капилярно«пористый фитиль, соединяющий камеры Я .

Однако .известное устройство не обеспечивает достаточно высокую иятенсив- Ю ность сушки продукта.

Целью настоящего изобретения является интенсификация процесса сушки.

Укаэанная цель достигается тем, что сушильная камера размещена над ка- 25 мерой с инертным теплоносителем и отделена от яее .газоотводящим коробом с перфорированной нижней стенкой,,а фитиль выполнен в виде системы разветвленных стержней, прикрепленных в ЗО зоне сушильной камеры к вставному жесткому каркас.ч.

На фиг, 1 представлена схема предлагаемого устроЯства, общий вид; яа

Фиг, 2 — вид в плане по стрелке А; на Фиг. 3 — сечение Ь-Б яа Фиг, l на фиг. 4 — сечение В-В на фяг. Зт на Фиг. 5 — сечение Г-Г на Фиг. 2т яа Фиг. 6 — сечеяне Д-Д яа Фиг. 1.

Предложенное устройство содержит сушильную камеру 1 высушиваемый материал 2, например пасту, капилляряопористый Фитиль 3 (выводной} в виде системы разветвленных стержней с ткаяевыми фитилями 4, камеру 5 с инертным теплоносителем, кигящий слой 6, газораспределительные я поддерживающие жесткие решетки 7 (металлические и т.д.}, газоотводящий короб 8 с перфорированной нижней стенкой, выгрузяой люк 9 готового тродукта, загрузочный бункер 10 исходного материала, жесткий каркас. 11 на котором крепятся стержневые выводы и фитили, выполненный, например, из дюралюминия, опоры 12 для крепления каркаса, плиту 13, примыкающую к высушиваемому продукту, теплоизоляциояяый слой 14, верхнюю перегородку 15 газоотводящего короба, паз 16 для крепления, болты 17 и 18, 602756 пластины 19 типа уголков и отверстия плиты от нысушинаемого продукта дости20 для вывода фитилей. гается за счет ныполнения плиты трехУстройство работает следующим об- слойной. На фиг. 4 показано сечение В-В, разом. выполненное по газоотводящему коробу

В сушильную камеру 1 обрабатываемо- и узлу крепления фитилей в нижней го материала 2 вначале через люк 9 5 плите, где представлены плита 13, припомещают на опорах 12 вставной жесткий мыкающая к высушиваемому продукту, каркас 11, на котором укреплены ткане- теплоизоляционный слой 14, например ные фитили 4, например, из асбестиро- листовой асбест, стекловата, верхняя ванного волокна и фитили 3, образую- перегородка 15 газоотнодящего короба 8. щие систему разветнленных стержней. )0 Теплоизоляционный сЛой 14 препятстЗатем через бункер 10 в камеру 1 по- нует передаче тепла к плите 13, а, дают исходный материал, например следовательно, к высушиваемому продукпасту микробиологического происхожде- ту, что исключает порчу продукта от ния, которую необходимо нысушять. теплового воздействия. Кроме того, В камеру 5 с инертным те лоносите- 1я верхняя перегородка 15 короба 8 может лем засыпают через загрузочный люк быть выполнена иэ термостойкого мате(на чертежах не показан) инертный зер- риала с хорошими адгезионными свойстнистый теплоноситель, например песок. вами для устранения прилипания к ней

Через входной нижний патрубок камеры 5 высушиваемого материала, например тефподают горячий газ, например отходя- 26 лона. Фитиль 3 в нижней плите 13 эакщие дымовые газы от .котлоагрегата или репляют легкой запрессовкой, что досгазовой печи с температурой, например, тигается, например, путем выполнения порядка 120-300 С. Неподвижный слой фитилей в местах запрессовки конусопеска начинает;псевдоожижаться, при образной формы (фиг.4). этом слой заметно расширяется в объе- На фиг. 5 .(сечение Г-Г) показан ме и омывает опущенные в него фити- узел крепления фитиля к каркасу 11, И ли 3 в виде системы разветвленных на котором выполнен: паз 16, as нем пестержней. Верхняя решетка 7 предотвра- ремещается болт 17. Фитиль 3 зажимаетщает унос частиц кипящего слоя при ся с двух сторон пластинами 19 типа работе устройства. Влага обрабатына- уголков с помощью болта 18, пропущенеМого материала 2 по тканевым фити- ного через пластины и фитиль. Фиксалям 4 и выводным фитилям 3 перемещает- цию узла s заданном положении осуся в кипящий слой б, где за счет ин- ществляют с поМощью болта 17. Креплетенсинного теплообмена между слоем ние отводов фитилей аналогичное. Крепи выводами она быстро испаряется и ление отводов целесообразно, если уносится с отходящим газовым тепло"о они имеют значительные размеры, насителем чеРез газоотводищий коРоб 8 пример при длине свыше 200 мм. Ксли обРазованный между камерами с помощью длина отвОдов меньше 200 мм, то крепперегородок (на фиг.1 не обозначены), ление отнодон нецелесообразно, а всю иэ которых нижняя выполнена перфори- систему фитилей необходимо крепить н рованной. узлах нводон и .выводов, как показано

Такая компоновка короба Улучшает на фиг. 4 и 5. использование тепла уходящих газон. Каркас имеет форму, соответствуюПрилипание нысушинаемого материала щую форме рабочей камеры, например к днищу камеры 1 (верхняя sasap9x ород" . сетчатую форму параллелепипеда т.е. ка) устраняется, например, с а@м©щью 46 .каркас: 11 в плане выполнен н виде двойного днища. В результате деяст.". " прямоугольного параллелепипеда. у вия капиллярного насоса . исход- .- гканевых .и .выводных фитилей 4 и 3 ный материал быстро обезвожзвается и- размер не .превышает размеров камеры. высушивается до требуемой конечной." Выводные фитили 3 имеют контакт с сувлажности и консистенции." эу сильным агентом в камере (фиг.б). Для

Укаэанная компоновка капиялЖнО, свободного вывода сушильного агента пористых фитилей, ныполиенн4@х н виде .иэ камеры б с кипящим слоем через косистемы разветвленных стержнейс обес" po6 8 а выводных фитилях 3 выполнены печивает интенсивный и равномерный крупные отверстия 20 на высоте размещепо объему процесс сушки материала. я ния короба. Сушильная камера 1 распоПосле получения требуемого продукта .ложена над камерой с инертным теплоиэ камеры 1 через люк 9 вынимают носителем 5 с целью улучшения и усковставной жесткий каркас 11 .вместе со рения перемещения влаги из. камеры 1 в стержнями-выводами и фитилями и выгру- камеру 5 и интенсификации процесса жают конечный продукт. После промывки @ в целом. Вставной жесткий каркас 11 в теплой воде выводов и стержней на выполнен иэ легкого антикорроэионного каркасе они могут быть использованы материала, например из дюралюминия, для дальнейшей эксплуатации. тефлона и т.д., что удлиняет срок

Термочувствительный материал со- службы и предохраняет конечныф продукт прикасается с верхней плитой гаэоотно- от засорения его ржавчиной и другими дящего короба 8. Изоляция нагреваемой побочными химическими соединениями.

602756

Фиг. t

8-В

Формула изобретения

Устройство для сушки термочувствительных материалов, например, растворов и паст микробиологического происхождения, содержащее сушильную камеру и камеру, заполненную псевдоожиженным слоем инертного дисперсного теплоносителя, и капиллярно-пористый. фитиль, соединяющий камеры, о т л ич а ю щ е е с я тем, что, с целью интенсификации процесса сушки, сушильная камера размещена над камерой с инертным теплоносителем и отделена от нее газоотводящим коробом с перфорированной нижней стенкой, а фитиль выполнен в виде системы разветвленных стержней, прикрепленных в зоне сушильной камеры к вставному жесткому каркасу.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 514174, кл. Г 26 В 17/10, 19.04.74.

602756 ,4-4

Ф

Составитель Н. Бугайчук

Редактор T. Ох нева Техоед З.фанта -- Корректор Л. Небола

Заказ 1828/35 Тираж 875 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

1130Д:, Москва, Ж-35д Раушская наб. дд 4(5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4
