Реферат



Союз Советских

Социалистических

Республик

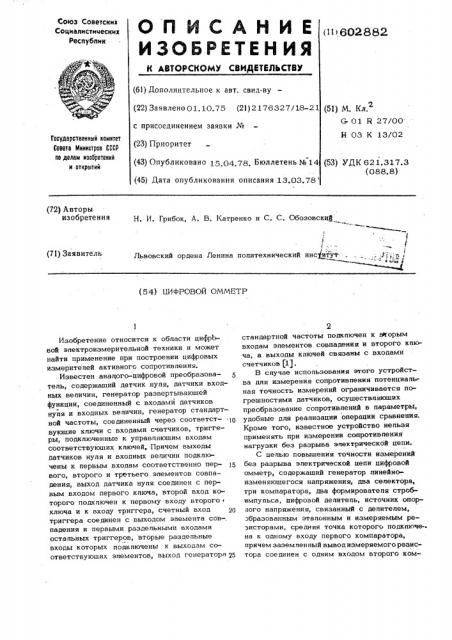

О П И C A Н И Е (11 602882

ИЗО ЕтЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 01.10.75 (21) 2176327/18-21 с присоединением заявки № (23) Приоритет (43) Опубликовано 15 04 78 Бюллетень 1Ж 14 (45) Дата опубликования описания.13.03.78 (51) М. Кл, G 01 R 27/00

Н 03 К 13/02

Гасударственный комитет

Совета Министраа СССР по делам нзоаретений и открыти» (53) УДК 621.317.3 (088. 8) (7.2) Авторы изобретения

Н. И. Грибок, A. B. Катренко и С. С. Обозовскиф

1

Львовский ордена Ленина политехнический инс иркут

1 .! i (71) Заявитель (54) ЦИФРОВОЙ OMMETP

Изобретение относится к обпасти цифрЬвой эпектроизмеритепьной техники и может найти применение при построении цифровых измерителей активного сопротивпения.

Известен анапого-цифровой преобразователь, содержащий датчик нупя, датчики входHblx вепичин, генератор развертывающей функции, соединенный с входами датчиков нупя и входных вепичин, генератор стандартной частоты, соединенный через соответст- щ вуюшие ключи с входами счетчиков, триггеры, нодкпюченные к управпяюшим входам соответствующих кпючей, Причем выходы датчиков нуля и входных вепичин подкпючены к первым входам соответственно пер- 15 вого, второго и третьего эпементов совпадения, выход датчика нуля соединен с первым входом первого кпюча, второй вход которого подключен к первому входу второго ключа и к входу триггера, счетный вход триггера соединен с выходом элемента сов-, падения и первыми раздельными входами оста пьных триггеров, вторые разде пьные входы которых подключены к выходам соответствуюших элементов, выход генератора g5

2 стандартной частоты подкпючен к вздорим входам эпементов совпадения и второго кпюча, а выходы ключей связаны с входами счетчиков (1).

В снучае использования этого устройства дпя измерения сопротивпения потенциальная точность измерений ограничивается погрешностями датчиков, осушествпяюших преобразование сопротивпений в параметры, удобные дпя реализации операции сравнения.

Кроме того, известное устройство непьзя применять при измерении сопротивпения нагрузки без разрыва электрической цепи.

С цепью повышения точности измерений без разрыва электрической цепи цифровой омметр, содержащий генератор пинейноизменяющегося напряжения, два селектора, три компаратора, два формироватепя стробимпупьса, цифровой делитель, источник опорного напряжения, связанный с делителем, образованным эталонным и измеряемым резисторами, средняя точка которого подкпюче-. на к одному входу первого компаратора, причем заземленный вывод измеряемого резистора соединен с одним входом второго ком602882

t паратора, выходы обоих компараторов через первый формирователь и первый селектор связаны с одним входом цифрового делителя, выходы первого и третьего компараторов соединены через второй формирователь и второй, 5 селектор с другим входом цифрового делите- ., ля, генератор опорной частоты связан с обоими селекторами, а генератор линейноизменяющегося " напряжения — с другими входами первого и второго компараторов 1О и одним входом третьего компаратора, снабжен ключом, подключенным параллельно эталонному резистору, причем источник опорного напряжения связан с другим входом третьего компаратора.

На чертеже представлена функциональная схема цифрового омметра, который содержит компаратор 1, эталонный резистор 2, формирователь стробимпульса 3, селектор 4, цифровой делитель 5, компаратор 6, генера-® тор опорной частоты 7, измеряемый резистор 8, формирователь стробимпульса 9, селектор 10, компаратор 11, генератор линейно-изменяющегося напряжения 12, ключ 13.

Устройство,.аботает следующим образом.

На время измерения ключ 13 размыкается, вследствие чего на резисторах 2 и 8 имеем падения напряжения

У 30 0 В,+В,+В,„ o (О х-В+В ФВ ВХ () а

О Х 5и где К „- внутреннее сопротивление цсточника опорного напряжения

При прохождении линейно- изменяющегося напряжения 0(4)=kt„, генератора 12 через 4О нулевой потенциал срабатывает компаратор

6, формирователь 3 открывает селектор 4 и импульсы с выхода генератора 7 опорной частоты проходят на вход цифрового делителя 5. В момент равенства напряжения U(f) напряжению U» срабатывает компаратор 1. При этом селектор 4 закрывается, селектор 10 открывается, а в цифровбм делителе фиксируется коп числа

НрН равенстве B MOtRBHT t tIQIlpSDKQHHA U (t, напряжению Ug+ У„срабатывает компаратор 55

11, а в цифровом дели рле по второму входу фиксируется код числа

На основании зь-ражений и (3) и (4) с учетом выражений (1) и (2) г aUo . 4 õ

М1 и к = вх откуда К»=й Q/Ми не зависит от стабиль1 юсти источника опорного напряжения U и его внутреннего сопротивления Rв„коэффициента пропорциональности генератора 1 2 линейно-изменяющегося напряжения U (t) а также от стабильности частоты jo генератора 7 опорной частоты.

В к онце преобразования к люч 1 3 замыкается, вследствие чего резистор 8 включается в рабочую цепь. Операция цифрового деления N> )N выполняется в делителе

5.

Точность преобразования предлагаемого цифрового омметра значительно выше точности известного устройства, так как результат преобразования не зависит от стабильности параметров узлов, образующих дат— чик (напряжение U, сопротивление R<„ ) и преобразовательнук фепь, в состав которой входят генератор линейно-изменяющегося напряжения, группа компараторов, селектор, генератор опорной частоты. Стабильность этих узлов требуется обеспеч. гь лишь на время преобразования.

Формула изобретения

Цифровой омметр, содержащий генератор линейно-изменяющегося напряжения два

1 селектора, три компаратора, два формирователя стробимпульса,, цифровой делитель, источник опорного напряжения, связанный с делителем, обра ованным эталонным и измеряемым резисторами, средняя точка которого подключена к одному входу первого компаратора, причем заземленный вывод измеряемого резистора соединен с одним входом второго компаратора, выходы обоих компараторов через первый формирователь и первый селектор связаны с одним входом цифрового делителя, выходы первого и третьего компараторов соединены через второй формирователь и второй селектор с другим входом цифрового делителя, генератор опорной частоты связан с обоими селекторами, а генератор линейноиэменяющегося напряжения - с другими входами первого и второго компараторов и одним входом третьего компаратора, отличающийся тем, что, с цепью повышения точности измерений без разрыва электрической цепи, омметр снабжен клю602882

Составитель B. Скоробогатова

Редактор Т, Юрчикова Техред Н. Андрейчук Корректор A. Впасенко

Заказ 1842/42 Тираж 111 2 1!од« и си::е

11НЕИПИ Государственногп комитета Совета Мипистро» <.ССР по депам изобретений и открытий

1 1 3035> Москва, ) „-35, Раушск«я н«б., д.

Фипиап Г1ПП "Патент, г. Ужгород, уп. 11роектная, 4 чом, подключенным параппепьно зтапонному резистору, причем источник опорного напряжения связан с другим входом третьего компаратора.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

% 496675, кп. Н 03 К 13/02, 25.12.75.
