Устройство для управления межэлектродным зазором для станков электрохимической обработки металлов

Устройство для управления межэлектродным зазором для станков электрохимической обработки металлов

Иллюстрации

Показать все

Реферат

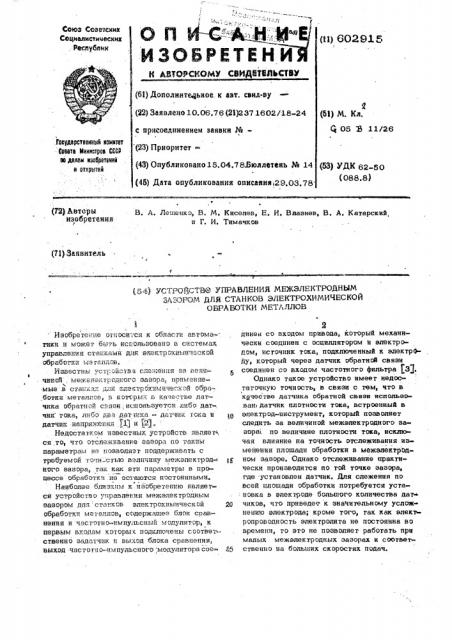

О П --- .: :.;Я"

ИЗОБРЕТЕН И

Союз Советскмк

Социалистических. Республик (и) 602915 (61} Дополните,льнов. к авт. свид-ву (n) Заявлено 1О. О6.76 (2j)2az 1602 Л8-24

М (53) M. Кл.

Cj 05 З 11/26 с присоединением заявки №

Тосудерстеееный кеиетет

Вееета Миннетрев СССР в делам кзебретеяий н епрытей (23) Приоритет(43) Опубликоваио15.04.78.Бтоллетеиь № 14 (45} Дата опубликования описания 29.03.78 (+) УЗЖ 62-SO (088.8) В. А. Лещенко, B. М. Киселев, Е. И. Влаэнев, В. А. Катарский, и Г. И. Тимачков (Т2) Авторы изобретения (71} 3аявитель ("">} УСТРОЙ ""ВО УПРАВЛЕНИЯ МЕЖЭЛКТРОДНЫМ -%3PGM ДЛЯ СТАНКОВ ЭЛЕКТРОХИМИЧЕСКОЙ

ОБРАБОТКИ МЕТАЛЛОВ

Иэсбрете. тне относи. сч к области автома тики и может быть использовано в системах управления c78HiiBMH p! IF электр схимической

o6pe6o1xII мат л-. .

HBIBecY.Ib. i;c".i!ðñéñòâÿ слежения еВ велп« l чин(й . межепект -.сднсгс Geeope„, поименяе»

М Ьтэ g Стаях -«-.-„ i „:r e! ie -,O OF r irI eCК Ojf Сора., ботки метанчсв, - которых в каче "тве датчика об атнсй связи используется либо go чик тока, л. бс два даттнка - датчик тока и датчик напряжевня Щ и тг).

Недостатком известных устройств являете ся то, что отслеживание зазора пс таким параметрам не позволяет поддерживать с требуемой тсчн"стью величин межэлектрод- ного зазора, так как эти параметры в процессе обрабс"ки н см атстся постоянными.

Наиболее близким к чзсбретению является устрсйстeo управления межэлектрсдным зазором для станков электрсхимическсй обработки межпттсв содержащее блок сравнения и частотно-импульсный модулятор, к первым входам которых подключены ссстве »ственно задатчик и выход блока сравнения, Выход частстнo HMII) льснсгс модулятора ссе

2 динен со входом привода, который механически соединен с осциллятором и электродом, источник тока, подктпоченный к электреhy, который через датчик обратной связи соединен со входом частотного фильтра 13, Однако такое устройство имеет недостаточную точность, в связи с тем, что в

i качестве датчика обратной связи испольаован1 датчик плотности тока, встроенный в электрод-инструмент, который позволяет следить эа величиной межэлектродного заaopai по величине плотности тока, исклю чая влияние на точность отслеживания изменения площади обработки в межэлектродном зазоре. Однако отслеживание практически производится по той точке зазора, где .установлен датчик. Для слежения по всей плошади обработки потребуется уста: новка в электроде большого количества да ,"О чиков, что приведес к значительному услож нению электрода; кроме того, так как элект» ропроводность электролита не постоянна во времени, то это не позволяет работать при малых межэлектрсдных зазорах и соответ

25 ственно на больших скоростях подач.

602915

Цель изобретения - повышение точности устт)ойства.

Эта цель достигается тем, что в преддвгаемое устройство допопнитепьно введены усилитель, запоминающий блок, бпок деления, блок управления глубиной обратной связи и регулятор величины зоны нечувствительности, подключенный ко второму входу частотно-импульсного модупятора, выход лстотного фильтра соединен с первым щ входом усипитепя,., первый выход которого через последовательно соединенные запомюипоший блок и блок деления псакпючеи ко второму входу блока сравнения, выход запоминающего бпокв соединен с первым iS входом блока уцравпения глубиной обратsaA связи, первый выход и второй вход которого подключены соответственно ко второму входу и второму выходу усилителя, Нв чертеже представлена структурная

cx9h4& устр ойствв, Устройство включает источник гока 1, осциппятор 2, привод 3, электрод 4, датчик обратной связи 5 частотный фильтр 6, усилитель 7, блок управления глубиной обратной связи 8, запоминающий блок 9, блок деления 10, блок сравнения 11, задатчик 12, частотно-импульсный модулятор 13 и регулятор величины зоны нечувствительности 14.

Устройство работает спедуюшим образом.

Во время работы станка чврвэ межэпектродный зазор течет рабочий ток от источ35 ника 1. Осциплятор 2 сообшает через привод 3 электроду 4 копебатепьные движения при которых в направлении, перпендикулярном мвжэпектродному зазору, меняется вепичина электрического сопротивления заэо40 рв и соответственно вепичина тока,проходящего через зазор, Снимаемый с датчика обратной связи 5 сигнал несет постоянную и переменную составляющие и проходит через частотный фильтр 6 нв вход усилителя

7. B фильтре затухают все гармоники выше частоты осциппяции. Далее сигнал усиливается усилителем 7. Блок управления гпу биной отрицательной обратной связи 8 усилителя. 7 позволяет получить на выходе усилителя напряжение, близкое к заданному, . при изменении напряжения,на входе усилителя в широких пределах.

Запоминающий бдок 9 запоминает два эначейия напряжения, то есть3ядк и0 <ин за период осциппируюшего колебания электро. дв 4. Сигнвл0, д,, подается в качестве управляющего сигнала на блэк управления глубиной отрицательной обрвтнбй связи 8.

Также сигнал U в качестве делимого и U+ < в качестве делителя, ипи наобомин

por, подаются на блок деления 10, С блока деления 10 частное в виде напряжения поступает нв блок сравнения 11, где оно сравнивается с напряжением, поступающим с задатчика 12, Величина рассогласования

\ в виде напряжения 43 поступает на часто но-импульсный модулятор 13, который управляет приводом 3 и увеличивает его диапазон регулирования. Привод 3 в зависимости от величины рассогласования 4U, изменяя скорость перемещения электрода 4, меняет величину межэпектродного зазора и соответственно величину тока, протекающего через зазор.

С целью регулирования зоны нвчувствитвпьности устройства на вход частотно-им- пульсного модулятора 13, подключен регулятор величины зоны нечувствительности 14.

Использование изобретения позволит увеличить производительность станков электрохимической обработки с одновременным повышением точности обрабатываемых изделий.

Формула иэобре тения

Устройство управления межэлектродным зазором дпя станков электрохимической обработки метаппсв, содержащее блок сравнения и частотно-импульсный модулятор, к первым входам которых подключены соответственно звдвтчнк и выход блока сравнения, выход частотно-импупьсн ого модулятора соединен со входом привода, который механически соединен с осциппятором и электродом, источник тока, подключенный к электроду, который через датчик обратной связи соединен со входом частотного фильтра, о ти и ч в ю ш е е с я тем, что, с целью повышения точности устройства, оно содержит усилитель, запоминающий блок, блок деления, блок управления глубиной обратной связи и регулятор величины зоны нечувствитепьности, подключенный ко второму входу частотно-импульсного модуляторе, выход частотного фильтра соединен с первым входом усилителя, первый выход которого через последовательно соединенныв запоминающий блок и блок деления цодкпючен ко второму входу блока сравнения, выход запоминающего блока соединен с первым входом блока управления глубиной обратной связи, первый выход и второй вход которого подключены соответственно ко второму входу и второму выходу усилителя.

Источники информации, принятые во внимание при экспертизе:

1. Техническое описание станка АГЭ-3

Ржевского эпектромеханического завода.

2. Техническое описание станка МА-4423

ЭНИМС.

3. Сборник "Технология машинострсения, г. Тула, 1971, выпе 13) с. 103.

60291 5
