Реферат



фс »»

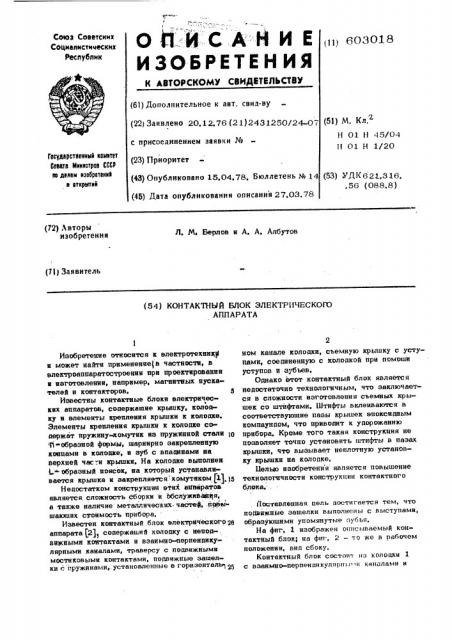

O fl.-И С А Н И Е

ИЗОБРЕТЕН Ия

Союз Советских

Социалистических

Республик,,) (;озоне

К АВТОРСКОМУ СВИДИТЕЛЬСТВУ (61) Дополнительное к авт. свил-ву (51) М. Кл, Н 01 Н 45/04

Н 01 Н 1/20 (22) Заявлено 20.12.76 (21) 2431250/24-07 с присоединением заявки №

Гасударственный наиитет

Сааатв Миннстроа СССР но делам изобретениЯ и открытий (23) Приоритет (43) Опубликовано 15.04,78. Бюллетень hb 1 (45) Дата опубликования описания 27.03.78 (53) УДl(6 21.3 16. ,5O (088,8) (72) Авторы изобретения

Л. М. Берлов н А. А, Албутов (71) Заявитель (54) КОНТАКТНЫЙ БЛОК ЭЛЕКТРИЧЕСКОГО

АППАРАТА

Изобретение относятся к электротехннкф н может найти прнменение в частности, в электроаппаратостроенин прн проектировании я изготовления, например, магнитных пускателей н контакторов, б

Известны контактные блоки электрнческнх аппаратов, содержашне крышку, колодку н элементы креплення крышки к колодке.

Элементы крепления крышки к колодке содержат пружину-хомутик яэ пружннной стали щ и образной формы, шарнирно закрепленную концами в колодке, в эуб с впадинами на верхней час "s крышки, На колодке выполнен образный поясок, на который устанавлнвается крышка и закрепляешься "хомутиком (1), да

Недостатком конструкция eisk вйпвратов является сложность сборки н обслужнвв@ня, а также наличие металлических частев, .првмшаюшнх стоимость прибора, Известен контактный блок електряческого оа аппарата (21 содержашяй колодку с непод-. внжными койтактамя н взаимно-перпенднкулярнымн каналами, траверсу с подвижными мостнховыми контактами, подвижные зашелки с гружянами,. установленные в горизонталь1 >5 ном канале колодки, съемную крышку с уступамн, соединенную с колодкой прн помошн уступов и зубьев, Однако этот контактный блок является недостаточно технологичным, что заключается в спожностн изготовления съемных крышек со штифтами, Штифты вклеиваются в соответствуюшне пазы крышек эпоксидным компаундом, что приводит к удорожанию прибора. Кроме того такая конструкция не позволяет точно установить штифты в пазах крышки, что вызывает неплотную установку крышки на колодке, Цепью нзобретенн я является повышение технологнчностн конструкции контактного блока..

Йсс-вдавленная цель достигается тем, что подвижные зашелки выполнены с выступамн, обраэуюшнмя упомянутые зубья.

На фнг. 1 изображен описываемый контактный блок; на ф|п, 2 — то же в рабочем положеняи, вяд сбоку.

Контактный блок состоит нз колîдкн 1 с взаимно-перпендикулярны .и каналами и неподвижными контактами 2, траверсы 3 с подвижными контактными мостиками 4 н съемной крышки 5. Удерживание съемной крышки контактного блока осуществляется за счет зубьев 6. подвижных зашелок 7, уступов 8 крышки 5 и пружин 9.

Прн установке яа колодку 1 контактного блока крышка 5 упирается своимн усту памн 8 на зубья 6 подвижных зашелок 7 и пря легком нажатии на крышку 5 зубья ф

6 своими верхними скосами 10 скользят по фаскам уступов 8, н защелки 7 сжимают пружины 9. Под действием сжатых пружнв

9 зубья 6 заходят в отверстня крьппкн 5 н захватывают уступы 8. Пля более плот- l5 ного закрывания крышки 5 зубья 6 выполнены с нижними скосами 11. Для съема крышки 5 контактного блока необходимо легкое нажатие на выступающие части 12 зашелкн 7, обеспечнвакхпее перемещенне И зашелкн 7 до тех пор, пока зубья 6 подвижных зашелок 7 не освободят уступы 8 крышки б.

Использование изобретения позволит по: высить технологичность конструкции контакч М ного блока, При этом снижается трудоемкость к упрощается технология изготовления, происходит экономия материала, Формула изобретения

Койтактный блок электрического анпарата, содержащнй колодку со взаимно-перпенднкулярнымн каналами н неподвижными кон.тактами, траверсу с подвижными мостиковымн контактами, подвижные защелки с пружннамн, установленные в горизонтальном крале колодки, съемную крышку с уступамн, соедкненную с колодкой прн номошн ус тупое н еубьэв, о т л н ч а ю щ н йс я тем, что, с целью повышения технологичности конструкции, подвижные защелки выполнены с выстуцамн, обрезуюшимн упомянутые зубья.

Источннкн информация, принятые во вннманне црн экспертизе»

l. Реле типа РПУ-1 каталог но электро оборудованию Хи 07.15.01-73.

2. Авторское свидетельство СССР

%338935, Н 01 Н 1/20, 1968.
