Реферат



патен, н:.;

, 1 ., ) бблио е а ; А фризф Сев@тсии» рвсиубаии и ggÄние

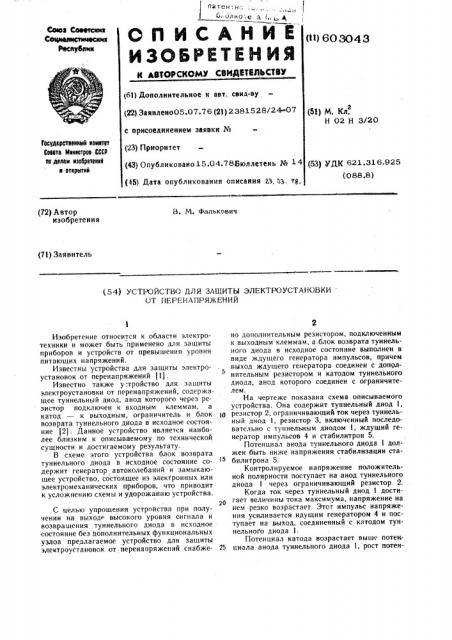

ИЗОБРЕТЕН ЙЯ

К АВТОРСКОМУ СВИДВТИЛЬС7ВУ

Ф) 603043 (61) Дополнительное к авт. сеид-ву (53) М. Кл.

Н 02 Н Э/20 (22} Заявлено05.07.76 (2!) 2381528/24-07 с присоединением заявки № (23) Приоритет (43) Опубликовано 15.04.785юллетень № 14 (45) Дата опубликования описания И. Ьз. тй, Гооударотооеый коиитот

Сооота Киииотроо СССР

h0 диам изобретоей и открытий (53) YÄÊ 621.316.925 (088.8) (72) Автор изобретения

В. N. Фалькович (7!) Заявитель (54) УСТРОЙСТВО ДЛЯ ЗАЩИТИ ЭЛЕКТРОУСТАНОВКИ

0Т ПЕРЕНАПРЯЖЕНИЙ

Изобретение относи ся к области электротехники и может быть применено для защиты приборов и устройств от превышения уровня питающих напряжений.

Известны устройства для защиты электроустановок от перенапряжений !).

Известно также у.тройство для защиты электроустановки от перенапряжений, содержащее туннельный диод, анод которого через резистор подключен к входным клеммам, а . катод — — к выходным, ограничитель и блок !и возврата туннельного диода в исходное состояние (2). Данное устройство является наиболее близким к описываемому по технической сущности и достигаемому результату.

В схеме этого устройства блок возврата туннельного диода в исходное состояние содержит генератор автоколебаний и замыкающее устройство, состоящее из электронных или электромеханических приборов, что приводит к усложнению схемы и удорожанию устройства.

С целью упрощения устройства при получении на вь|ход высокого уровня сигнала и возвращения туннельного диода в исходное состояние без дополнительных функциональных узлов предлагаемое устройство для защиты электроустановок от. перенапряжений снабже- 25 но дополнительным резистором, подключенным к выходным клеммам, а.блок возврата туннельного диода в исходное состояние выполнен в виде ждущего генератора импульсов, причем выход ждущего генератора соединен с допрлнительным резистором и катодом туннельного диода, анод которого соединен с ограничителем.

На чертеже показана схема описываемого устройства. Она содержит туннельный диод l, резистор 2, ограничивающий ток через туннельный диод i, резистор 3, включенный последовательно с туннельным диодом 1, ждущий генератор импульсов 4 и стабилитрон 5.

Потенциал анода туннельного диода 1 должен быть ниже напряжения стабилизации стабилитрона 5.

Контролируемое напряжение положительной полярности поступает на анод туннельного диода i через ограничивающий резистор 2.

Когда ток через туннельный диод достигает величины тока максимума, напряжение на нем резко возрастает. Этот импульс напряжения усиливается идущим генератором 4 и поступает на выход, соединенный с катодом туннельного диода 1.

Потенциал катода возрастает выпи потенциала анода туннельного диода 1, рост потен603043 формула изобретения

Редактор Л. Баглай

Заказ t867/50

LIHHH11H Государственного комитета Совета Министр<>в СССР по делам изобретений и открытий

1! 3035, Москва, Ж-35, Раунгская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 циала которого ограничен напряжением стабилизации стабилитрона 5, и туннельный диод 1 возвращается в исходное состояние. Если уровень контролируемого напряжения в момент окончания импульса ждущего генератора 4 все еше превышает установленный порог срабатывания устройства, то процесс повторяется.

Наличие связи между выходом ждущего генератора и катодом туннельного диода 1 в сочетании с ограничителем потенциала анода туннельного диода 1 позволяет отказаться от дополнительных устройств, усиливающий сигнал срабатывания туннельного диода.

Устройство для за шиты электроустановки от перенапряжений, содержащее туннельнь<й диод, анод которого через резистор подключен к входным клеммам, а катод к выходным, ограничитель и блок возврата туннельного диода в исходное состояние, отличающееся тем, что, с целью упрощения устройства, снабжено дополнительным резист<зром блок возврата туннельного диода в исходное состояние выполнен в виде ждущего генератора, причем выход ждущего генератора импульсов соединен с дополнительным резисто1© ром и катодом туннельного диода, анод которого соединен с ограничителем.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 389593, 45 кл. Н 02 Н 3/20, 1971.

2. Авторское свидетельство СССР № 208758, кл. Н 03 К 17/30, 1967.
