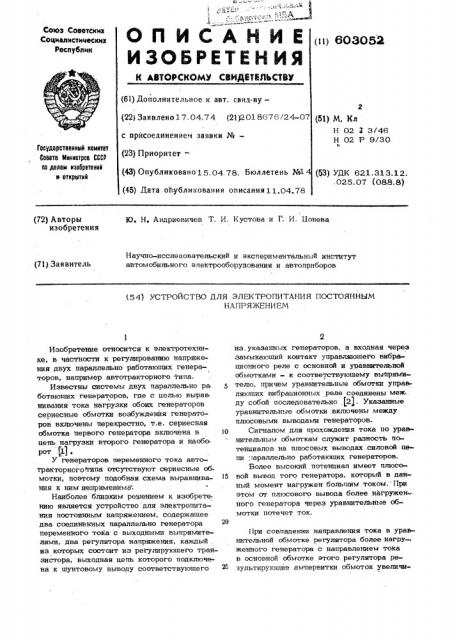

Реферат



И С A Н И Е

воаова

ИЗОБРЕТЕН ИЯ

Союз Сенатских

Социалистииеских

Респу6пик (61) Дополнительное к авт. санд-ву— (22) Заявлено 17. 04,74 (2!)201 8676/24-07

2 (51) М, Кл

Н 02 3 3/46

Н 02 P 9/30 с нрисоединением заявки №вЂ”

Гооударственньй квинтет

Совета ВЬннотров СССР оо делам нэооретеннй н- отнрытнй (23) Приоритет— (43) Опубликовано 15.04.78. Бюллетень №1 (45) Дата опубликования опнсания11.04.78 (53) УДК 621.313.12. . 025. 07 (088. 8) g). Н, Андриевичев Т. И. 1<устова и Г. И. Понева (72) Авторы изобретения

Научно-исследовательский и экспериментальный институт автомобильного электрооборудования и автоприборов (?1) Заявитель (54) УСТРОЙСТВО ДЛЯ ЭЛЕКТРОПИТАНИЯ ПОСТОЯННЫМ

НАПР Я ЖЕНИ EM

Изобретение относится к электротехнике, в частности к регулированию напряжения двух параллельно работаюших генераторов, например автотракторнот о типа.

И.звестны системы двух параллельно ра ботаюших генераторов, где с целью выравнивания тока нагрузки обоих генераторов сериесные обмотки возбуждения генераторов включены перекрестно, т.е. сериесная обмотка первого генератора включена в !О цепь нагрузки второго генератора и наоборот (1) .

У генераторов переменного тока автотракторногойипа отсутствуют сериесные обмотки, поэтому подобная схема выравнивания к ним неприменима".

Наиболее близким рен!ением к изобретению является устройство для алектропитания постоянным напряжением, содержащее два соединенных параллельно генератора переменного тока с выходными выпрямителями, два регулятора напряжения, каждый из которых состоит иэ регулирующего транзистора, выходная цепь которого подключена к шунтовому выводу соответствующего из,укаэанных генераторов, а входная через замыкающий контакт управляющего вибрационного реле с основной и уравнительной обмотками - к соответствуюшему выпрямителю, причем уравнительные обмотки управляющих вибрационных реле соединены меж, ду собой последовательно f2). Укаэанные уравнительные обмотки включены между плюсовыми выводами генераторов.

Сигналом для прохождения тока по уравнительным обмоткам служит разность потенциалов на плюсовых выводах силовой цепи араллельно работающих генераторов.

Более высокий потенциал имеет плюсовой вывод того генератора, который в данный момент нагружен большим током. При атом от плюсового вывода более нагруженного генератора через уравнительные обмотки потечет ток.! !ри совпадении направления тока в уравнительной обмотке регулятора более нагруженного генератора с направлением тока в основной обмотке этого регулятора результирующие ампервитки обмоток увеличи»

603052 ваются, а напряжение более нагруженного генератора снижается..

При встречном направлении тока в основной обмотке регулятора менее нагружен. ного генератора в Уравнительной обмотке этого регулятора результирующие ампервитки обмоток уменьшаются, и напряжение менее нагруженного генератора увеличивает ся.,, Таким образом осуществляется выравнивание токов обоих генераторов.

Недостаток этой схемы — непременное условие равенства сопротивлений силовых проводов, идущих от плюсовых выводов каждого из генераторов до общего. их вывода, так как разброс величины сопротивлений влияет на качество выравнивания напряжения и тока.

Кроме тога,в процессе эксплуатации переходное сопротивление. в соединительных ц элементах меняется, что также ведет к ухудшению выравнивания, С целью уменьшения дополнительных потерь в силовых цепях генераторов, повышения качества выравнивания тока нагрузок и 25 упрощения схемы в предлагаемом устройстве свободный конец каждой из уравнительных обмоток подключен к соответствующему из шунтовых выводов.

На чертеже представлена принципиальная электрическая схема предлагаемого устройства.

Устройство содержит генераторы 1 и 2 переменного тока, соединенные параллельно с выходными выпрямителями 3 и 4. Регуляторы 5 и 6 напряжения с регулирующими транзисторами 7 и 8 подключены выходной цепью х шунтовым выводам 9 и 10 генераторов, а входной через замыкаюшие контакты 11 управляющих вибрационных реле с ос- 4О новными обмотками 12 и 13 и уравнительными 14 и 15, включенными между шунтовыми выводами 9 и 10, к соответствующим выпрямителям 3 и 4 .

Если уровень регулируемого напряжения регулятора 5 выше, (ток возбужценпя генератора 1 выше), то ток по уравнительным обмоткам 14 и 15 потечет из точки больше. го потенциала в точку меньшего потенциала.

При этом направление тока в уравнительной обмотке 14 регулятора 5 напряжения совпа. дает с направлением тока в основной обмот ке 12, результирующие ампервитки увеличиваются, и напряжение генератора 1 снижается. Если направление тока в основной абмог

- 1 3 и уравнительной обмотке 15 встречное, то результирующие ампервитки уменьшаются, и напряжение генератора 2 увеличивается.

Если напряжение регулятора 5 ниже, то процесс идет в обратном порядке.

Таким образом обеспечивается выравнивание напряжения двух генераторов и соответственно равномерно распределяется нагрузка.

Формула изобретения

Устройство для электропитания постоянным напряжением, содержащее два соединенных параллельно генератора переменного тока с выходными выпрямителями, два регулятора напряжении, каждый иэ которых состоит из регулирующего транзистора, выходная цепь которого подключена к шунтовому выводу соответствующего из указанных генераторов, а входная через замыкающий контакт управляющего вибрационного реле с основной и уравнительной обмотками - к соответствующему выпрямителю, причем уравнительные обмотки управляющих вибрационных реле соединены между соб ой последовательно, о т л и ч а ющ е е с я тем, что, с целью повышения качества выравнивания уровней напряжения генераторов и уменьшения дополнительных потерь в силовых цепях генераторов, свободный конец каждой из уравнительных обмоток подключен к соответствующему из шунтовых выводов.

Источники информации, принятые во внимание при экспертизе:

1. Патент США И 3543126, 320-39.

1 970.

2. Генераторы типа Г Ш-П с реле-Регуляторами РРШ-П, выпускаемые заводом

АТЗ-1 с 1969.

603052
