Операционный усилитель
Иллюстрации
Реферат

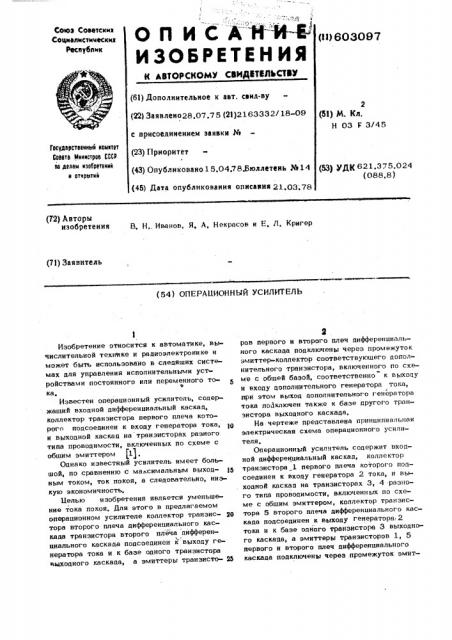

ОП И А
ИЗОБРЕТЕНИЯ
С Ф-Ф Н
Союз Советских
Социалистических
1оесяубпии (33) 603097
К АВТОРСКОМУ СЭИДИТВЛЬСТВМ (61) Дополнительное к авт. свил-ву (22) Заявлеио28,07.75 (21)2163332/18-09 с присоединением заявки № (23) Приоритет
2 (51} М. Кл.
Н 03 Г 3/45
Государственный иомитет
Соовта Министров СССР ио делам изооретоний и открытий (43) Опубликовано 15.04.78.Бюллетень ph14 (531 @gal 621.375.024 (088,8) (45) Дата опубликования описавия 21,03 78 (72} Авторы изобретения В, Н,. Иванов, Я, А, Некрасов и Е. Л. Кригер (71) Заявитель (54) ОПЕРАБИОННЫЙ УСИЛИТЕЛЬ
Изобретение относится к автоматике, вы« числительной технике и радиоэлектронике н может быть использовано в следяших системах для управления исполнительными уст ройствами постоянного или переменного тою ка.
Известен операционный усилитель, содержаший входной дифференциальный каскад, коллектор транзистора цервого плеча которого подсоединен к входу генератора тока, и выходной каскад на транзисторах разного типа проводимости, включенных по схеме с обшим эмиттером (1), Однако известный усилитель имеет большой, по сравнению с максимальным выход- 1к ным током, ток покоя, а следовательно, низкую экономичность, Белью изобретения является уменьшение тока покоя. Для этого в предлагаемом операционном усилителе коллектор транзис- яО тора второго плеча дифференциального каскада транзистора второго плеча дифференциального каскада подсоединен к выходу генератора тока и к базе одного транзистора выходного каскада, а эмиттеры транзисто- 25 ров первого и второго плеч дифференциального каскада подключены через промежуток эмиттер-коллектор соответствуюшего дополнительного транзистора, включенного по ñõåме с обшей базой, соответственно к выходу и входу дополнительного генератора тока, при этом вь|ход дополнительного генератора тока поДключен также к базе другого транзистора выходного каскада.
На чертеже представлена принципиальная электрическая схема операционного усилителя.
Операционный усилитель содержит входной дифференциальный каскад, коллектор транзистора 1 первого плеча которого подсоединен к входу генератора 2 тока, и выходной каскад на транзисторах 3, 4 разного типа проводимости, включенных по схеме с обшим эмиттером, коллектор транзистора S второго плеча дифференциального каскада подсоединен к выходу генератора, 2 тока и к базе одного транзистора 3 выходного каскада, а эмиттеры транзисторов 1, 5 первого и второго плеч дифференциального каскада подключены через промежуток эмитпри этом усилитель сохраняет высокую лин е Йность.
Составитель 3, Дунаева
Редактор "F. Янова Техред К, 1аврон
Корректор Н, Яцемирская
Заказ 1872/53 Гираж 1086 Подписное
QHHHHH Государственного комитета Совета Министров СССР по делам изобретений и открытий
113635, Москва, Ж-35, Раушская наб„д. 4/5
Филиал ППП "Патент, г. Ужгород, ул. Проектная, 4 тер-коллектор соответствующего дополнительного транзистора 6 (7), включенного по схеме с обшей базой, соответственно к выходу и входу дополнительного генератора
8 тока, при этом выход дополнительного генератора 8 подключен также к базе цругого транзистора 4 выходного каскада.
Предлагаемый операционный усилитель работает следуюшнм образом.
При нулевом входном сигнале токи, про- 16 текающие в обоих плечах дифференциального каскада, равны между собой, причем через переход база-эмиттер выходных транзисторов, 3, 4 протекает ток, величина которого значительно меньше тока покоя дифференциаль- 15 ного каскада, При нулевом входном дифференциальном сигнале ток базы Одногц из выход ных транзисторов может достигать величины, равной току покоя дифференциального каскада, при этом другой выходной транзистор 26
B это время ВВерТ, Таким образом, выходной каскад работает в классе AB(B) что обеспечивает малый ток покоя по сравнению с максимальным вы-фВ ходным током операционного усилителя, 3кспериментальные исследовании данного операционного усилителя показали, что ток покоя может быть уменьшен по сравнению с максимальным выходным током в 20-30 разЗО
Форм ула и зоб ретения
Операционный усилитель, содержащий входной дифференциальный каскад, коллектор транзистора nepaoro плеча которого подсоединен к входу генератора тока, и выходной каскад на транзисторах разного типо проводимости, включенных по схеме с обшим эмиттером, о т л н ч а ю ш и и с я тем, что, с целью уменьшения тока покоя, коллектор транзистора второго плеча диффереидиального каскада подсоединен к выходу генератора тон к базе одного транзистора выходного каскада, а эмиттеры транзисторов первого и второго плеч дифференциального каскада подключены через промежуток эмнттер-коллектор соответствуюшего дополнительного транзистора, включенного по схеме с общей базой, соответственно к выходу и входу дополнительйого генератора тока, при этом выход дополнительного генератора тока подключен также к базе другого. транзистора выходного каскада, Источники информации, принятые во внимание при экспертизе;
1.Ыпеаг Зп|е р*а1ей С гсийе ап8 Моя
3еч се8 %CA $a6id 84ate Эа1а book,)974, м 33,р1с 2
