Реферат

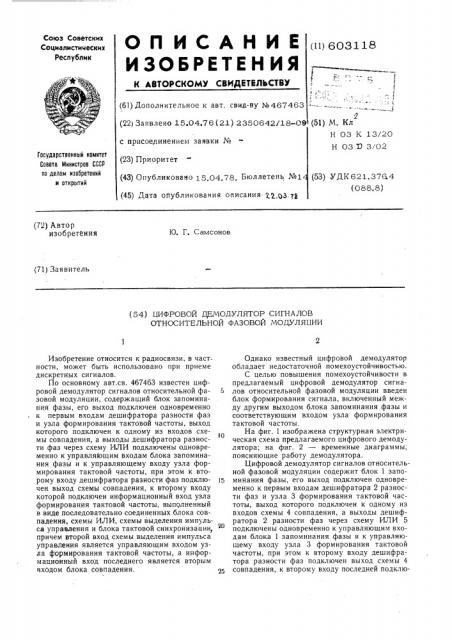

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11)603118

S

3 (61) Дополнительное к авт. свид-ву №467463

2 (51) М. Кл

Н 03 К 13/20 (221 Заявлено 15.04.76 (21) 2350642/18-09

Н 03 .0 3/02

Государственный комитет

Совета Министров СССР оо делам изооретений и открытий (23) Приоритет (43) Опубликовано 15.04.78. Бюллетень №1 (45) Дата опубликования описания 7. з,то (53) УДК 621.376 4 (088. 8) (72) Автор изобретения

Ю. Г. Самсонов (71) Заявитель (54) ЦИФРОВОЙ ЦЕМОДУЛЯТОР СИГНАЛОВ

ОТНОСИТЕЛЬНОЙ ФАЗОВОЙ МОДУЛЯЦИИ с присоединением заявки №

Изобретение относится к радиосвязи, в частности, может быть использовано при приеме дискретных сигналов.

По основному авт.св. 467463 известен цифровой демодулятор сигналов относительной фа- 5 зовой модуляции, содержащий блок запоминания фазы, его выход подключен одновременно к первым входам дешифратора разности фаз и узла формирования тактовой частоты, выход которого подключен к одному из входов схе о мы совпадения, а выходы дешифратора разности фаз через схему ИЛИ подключены одновременно к управляЬщим входам блока запоминания фазы и к управляющему входу узла формирования тактовой частоты, при этом к второму входу дешифратора разности фаз подключен выход схемы совпадения, к второму входу которой подключен информационный вход узла формирования тактовой частоты, выполненный в виде последовательно соединенных блока совпадения, схемы ИЛИ, схемы выделения импульса управления и блока тактовой синхронизации, причем второй вход схемы выделения импульса управления является управляющим входом узла формирования тактовой частоты, а информационный вход последнего является вторым входом блока совпадения. 25

Однако известный цифровой демодулятор обладает недостаточной помехоустойчивостью.

С целью повышения помехоустойчивости в предлагаемый цифровой демодулятор сигналов относительной фазовой модуляции введен блок формирования сигнала, включенный между другим выходом блока запоминания фазы и соответствующим входом узла формирования тактовой частоты.

На фиг. 1 изображена структурная электрическая схема предлагаемого цифрового демодулятора; на фиг. 2 — временные диаграммы, поясняющие работу демодулятора.

Цифровой демодулятор сигналов относительной фазовой модуляции содержит блок 1 запоминания фазы, его выход подключен одновременно к первым входам дешифратора 2 разности фаз и узла 3 формирования тактовой частоты, выход которого подключен к одному из входов схемы 4 совпадения, а выходы дешифратора 2 разности фаз через схему ИЛИ 5 подключены одновременно к управляющим входам блока 1 запоминания фазы и к управляющему входу узла 3 формирования тактовой частоты, при этом к второму входу дешифратора разности фаз подключен выход схемы 4 совпадения, к второму входу последней подклю603118 чен информационный вход узла 3 формирования тактовой частоты.

Узел 3 формирования тактовой частоты выполнен в виде последовательно соединенных блока 6 совпадения, схемы ИЛИ 7, схемы 8 выделения импульса управления и блока 9 так5 товой синхронизации, причем второй вход схемы 8 выделения импульса управления является управляющим входом узла 3 формирования тактовой частоты, а информационный вход этого узла является вторым входом блока 4 совпадения.

Кроме того, в предлагаемый демодулятор введен блок 10 формирования сигнал, включенный между другим выходом блока 1 запоминания фазы и соответствующим входом. узла 3 формирования тактовой частоты.

Блок 1 запоминания фазы состоит из последовательно соединенных задающего генератора 11 и делителей 12 и 13 частоты со сбросом в исходное состояние.

Цифровой демодулятор сигналов относительной фазовой модуляции работает следующим образом.

Из синусоидального сигнала (фиг. 2, а) сформированные импульсы (фиг. 2, o), несущие информацию о фазе, поступают на схему 4 совпадения, на второй вход которой поступают 25 импульсы тактовой частоты (фиг. 2, в) с узла 3 формирования тактовой частоты. Схема 4 совпадения выделяет один импульс, несущий информацию о фазе в соответствии с поступлением тактовой частоты (фиг. 2, г). Этот импульс поступает на дешифратор 2 разности фаз .и появлется на одном из его выходов (фиг. 2, е) в соответствии с информацией, поступающей по второму входу с блока 1 запоминания фазы (фиг. 2, д). Этот же импульс по осуществлении дешифрации, пройдя через схему ИЛИ 5, воз- 35 действует на делители 12 и 13 частоты блока

1 запоминания фазы, устанавливая их в исходное состояние, синфазное с приходящим сигналом в данной посылке (фиг. 2, д). Для нормальной работы узла 3 формирования тактовой частоты при помощи блока 10 формирования сигнала формируется сигнал, сдвинутый относительно основного, идущего на дешифратор 2 разности фаз, на угол упри этом зона ожидания появления импульса управления (зона 1) несколько больше, чем зона запрета (зона 11, фиг. 2, ж).

Сигналы на выходе схемы ИЛИ 7 и схемы 8 выделения импульса управления показаны соответственно на фиг. 2 з и и.

Предлагаемое устройство цифрового демодулятора позволяет дешифровать сигналы относительной фазовой модуляции с изменением фазы на угол Л v 90 при однократной относительной фазовой модуляции и угол

Л V = +.45, 135 при двойной-относительной фазовой модуляции, применение которых позволяет уменьшить спектр побочны.; излучений, с большим эффектом использовать электромеханические фильтры с прямоугольной характеристикой, т.е. уменьшить фазовые искажения и повысить помехоустойчивость приема информации.

Формула изобретения

Цифровой демодулятор сигналов относительной фазовой модуляции по авторскому свидетельству № 467463, отличающийся тем, что, с целью повышения помехоустойчивости, введен блок формирования сигнала, включенный между другим выходом блока запоминания фазы и соответствующим входом узла формирова- ния тактовой частоты.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР ¹ 467463, кл. Н 03 К 13/20, 1972.
