Реферат

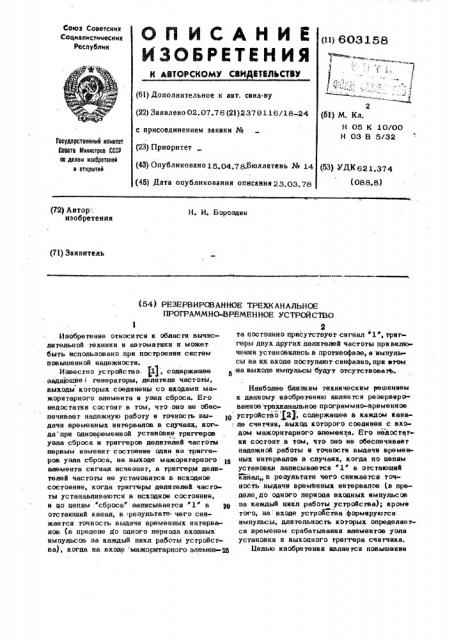

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДИТИЛЬСТВУ

Союз Соаетскии

Социалистические

Республик (tl)603158 аувер

2 (6l) Дополнительное к авт. свид-ву (22) Заявлено 02.07.76 (2)) 2378116/18-24 с присоединением заявки № (2З} Приоритет (43) Опубликовано 15.04.78,Бюллетень № 14 (45) Дата опубликования описаиия23.03.78 (бй) М. Кл.

Н 05 К 10/00

Н 03 В 5/32

Гееудврвтвеиа4 иемитет

Севвтв йиииетрав ССОР ве делам иэебретеиий и открытий (5З) УДК62 1.374 (088.8) (72) Автор:. изобретения

H. И. Бороздин (71) Заявитель (54) РЕЗЕРВИРОВАННОЕ ТРЕХКАНАЛЬНОЕ

ПРОГРАММНО-В РЕМЕ Н НОЕ УСТРОЙ СТВО

Изобретение относится к области вычислительной техники и автоматики и может быть использовано при построения систем повышенной надежности.

Иевеоуно уоероеоево, (1); ооверввиее . аадающйе fã генераторы, делители частоты, выходы которых соединены со входами мажоритарного алемента и увел сброса. Его недостатки состоят в том, что оно не обеспечивает надежную работу и точность вы- тп дачи временных интервалов в случаях, кот да при одновременной установке триггеров узла сброса и триггеров делителей частоты первым изменит состояние один из триггеров уала сброса, на выходе мажоритарного элемента сигнал исчеанет, а триггеры делителей частоты не установятся В исходное состояние, когда триггеры делителей часть ты устанавливаются в исходное состояние, и цо цепям "сброса" записывается 1 в иа отстающий канал, в результате чего снижается точность выдачи временных интервалов (в пределе до одного периода входных импульсов за каждый цикл работы ycrpoAcr» ва), когда на входе мажоритарного алеман-я та постоянно присутствует сигнал 1, трит геры двух других делителей частоты при включении установились в противофазе, а импульсы на их входе поступают синфазно, при этом на выходе импульсы будут отсутствовать.

Наиболее близким техническим решением к данному изобре.тению является резервированное трехканальнОе программно временное устройство /2J, содержащее s каждом канале счетчик, выход которого соединен с axe дом мажоритарного элемента. Его недостат ки состоят в том, что оно ие обеспечивает надежной работы и точности выдачи временных интервалов в случаях, когда по цепям установки записывается 1 в отстающий кайал„в .резульrare чего снижается точность выдачи временных интервалов (в пределе.до одного периода входных импульсов за каждый цикл работы устройства); кроме гого, на входе устройства формируются импульсы, длительность которых определяется временем срабатывания элементов узла установки и выходного триггера счетчика.

Целью изобретения является повышение

603158 надежности и точности выдачи временных интервалов.

Укаэанная цель достигается тем, что в каждый канал устройства введены элементы

НЕ, И-НЦ и ИЛИ, первый вход элемента

ИЛИ соединен с входом устройства, а выход - co счетным входом счетчика, выход первого апемента И-НЕ соединен с вторыми входом элемента ИЛИ, а входы соединены с ° инверсными выходами соответствующих разрядов счетчика и выходом элемента НЕ, выход второго алемента И-HE соединен с третьим входом элемента ИЛИ, а входы соединены с прямым выходом старшего разряда счетчика, инверсными выходами других разрядов счетчика, с выходом мажо-. ритарного элемента и входом алемента НЕ.

На фиг. 1 представлена блок-схема резервированного трехканального программновременного устройства;. на фиг. 2 - времен- 2О ная диаграмма дпя иллюстрации работы предлагаемого устройства и прототипа.

Устройство (фиг. 1) содержит счетчики

1-3, выходы которых соединены со входами мажоритарных алементов 4-6, алементы 25

ИЛИ 7-9, вторые входы которых соединены с выходами первых алвментов И-НЕ

10-12, третьи - с выходами вторых алементов И-HE 13-15, а первые — с входа ми устройства 16-18, и элементы HE Зв

19-2 1.

На фиг. 2 приняты следующие обозначения: а - сигналы на входах.16-18 устройства; б - сигналы на входах мажоритарных элементов 4-; в — сигналы на 35 выходах мажоритарных элементов 4-6 устройства; г - сигналы на входах мажоритарных элементов прототипа; д - сигналы на выходах мажоритарных элементов прото- . типа, о.

Принцип работы устройства состоит в том, чтобы при использовании в трехканальных системах трех асинхронных генераторов, получить на выходах сигналы, синхрон45 иые по трем каналам.

Устройство работает следующим образом., При включении питания триггеры счетчиков 1-3 устанавливаются в произвольные состояния (фиг. 2б). Ма входы уст50 ройства 16-18, через элементы ИЛИ 7-9, поступают непрерывные последовательности асинхронных импульсов (фиг. 2,а). При наборе состояний триггеров 01, напри р счетчика 1, элементом И-НЕ 10 формирует55 ,ся сигнал, блокирующий элемент ИЛИ 7, до тех нор, пока не установится сигнал 1" на

axoas-мажоритарного элемента 4 от другого канала. Другим состоянием триггеров счетчика 1 является 00, в атом случае алементом И-НЕ 13 формируется сигнал, блокирующий алеменг ИЛИ 7, до тех пор, пока не установится сигнал "0" на входе мажоритарного алемента 4 от другого канала. Таким образом, происходит установка триггеров счетчиков 1-3, исключающая запись лишней 1 в отстающий канал. На фиг. 2,а выделены места установки счетчиков, показано, в какой из каналов происходит запись лишней «1" и какова величина ошибки для данного частного случая. Блокировка одного иэ алементов ИЛИ 7-9 в двух состояниях триггеров счетчиков 1-3 обеспечивает надежную работу, устройства при любой неисправности в одном канале, а также при изменении частоты на его входе.

Технико-акономический аффект or исполь-. зования данного изобретения состоит в повышении надежности и точности выдачи временных интервалов нри применении в трехканальных системах трех асинхронных генераторов. ,Формула изобретения

Резервированное трехканальное программ

Но-временное устройство. содержащее в каждом канале счетчик, выход которого соединен со входом мажоритарного элемента, о т л и ч а ю ш е в с я тем, что, с целью повышения надежности и точности выдачи временных интервалов, в каждый канал устройства,;введены апемвнты НЕ, И«НЕ и ИЛИ, первый вход элемента ИЛИ соединен со входом устройства, а выход — со счетным входом счетчика, выход первого элемента И-НЕ соединен с вторым входом алемента ИЛИ, а входы соединены с инверсными выходами сос таетствующих разрядов счетчика и выходом элемента НЕ, выход второго элемента И-НЕ соединен с третьим входом элемента ИЛИ, а входы соединены с прямым выходом старшего разряда счетчика, инверсными выходами других разрядов счетчика, с выходом мажоритарного элемента и входом элемента HE.

Источники информации, принятые во вни мание при экспертизе:

1. Авторское свидетельство Ж 385261, кл. Q 05 В 19/02, 1970.

2. Авторское свидетельство 14 413632, кл. Н 03 К 23/00,. 1972.

eO3iSe

Фце. l му аии&и

Составитель В, Максимов

Редактор Н. Каменская Техред З. Чужик- Корректор;С, Гарасйийк

Закан 1880/S7 . Тираж 982 Подписное

UHHHlN Государственного комитета Совета Министров СССР но делам.изобретений ы открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП агент, г. Ужгород, ул. ::ПрОектная, 4
