Фильтр для очистки подсланевых вод

Фильтр для очистки подсланевых вод

Иллюстрации

Показать все

Реферат



Ееюз Соеетскнк

Соцнавнстннескнк

Респубпнн

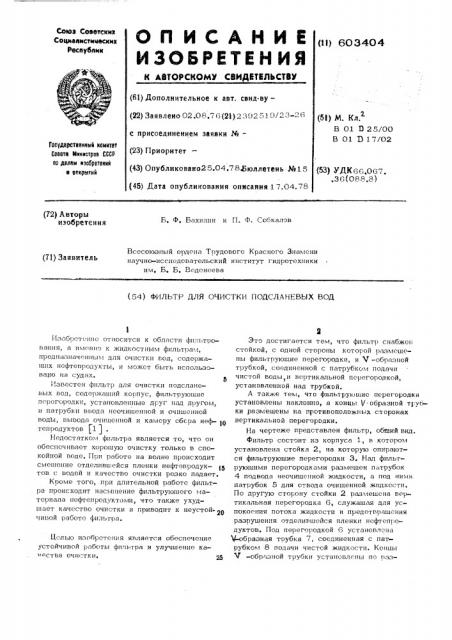

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДИЕДЬСУВУ (! I) 60 3404 (61) Дополнительное к авт. свид-ву— (22) Заявлено 02.08.76 (21) 2392 51 0/28-2-6 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано25.04.78.Бюллетень №15 (46) Дата опубликования описания 17.04.78 (5I) М. Кл.

В 01 0 25/00

В 01 Э 17/02

Гасударственный наннтет

Сапата Ипннсграе СССР по делам нзобретвннй и втнрыгнй (53) УДК66,067..3 6 (088.8) (72) Авторы изобретения

Б. Ф. Бахилин и П. Ф. Собкалэв

Всесоюзный орде на Трудового Красного Знамени научно-исследовательский институт гидротехники им, Б. Б. Веденеева (71) Заявитель (54) ФИЛЬТР ДЛЯ ОЧИСТКИ ПОДСЛАНЕВЫХ ВОД

Изобретение относится к области фильтро« нация, а или и о к жидкостным фильтрам, предназначенным для очистки вод, содержащих нефтепродукты, и может быть использоваио на судах.

Известен фильтр для очистки подсланеBbIx вод, содержащий корпус, фильтруюшие перегородки, установленные друг лад другом, и патрубки ввода неочищенной и очищенной воды, вывода очищенной и камеру сбсра неф- ð тепродуктов Г1 1 .

Недостатком фильтра является то, что он обеспечивает хорошую очистку только в спокойной воде, При работе на волне происходит смешение отделивц;ейся пленки нефтепродук- И тов с водой и качество очистки резко падает.

Кроме того, при длительной работе фильтра происходит насьпцение фильтруюшего материала нефтепродуктами, что также ухудшает качество очистки и приводит к неустой-ъо чивой работе фильтра.

Белью изобретения является обеспечение устойчивой работы фильтра и улучшение ка .ства очгн-тки, 25

Это достигается тем, что фильтр слабже стойкой, с одной стороны которой размещены фильтруюшие перегородки, и Ч -образной трубкой, соединенной с патрубком подачи чистой воды,и вертикальной перегородкой, установленной над трубкой.

А также тем, что фильтруюшие перег ородки установлены наклогп(о, а концы Р-образной трубки размещены на противоположных сторонах вертикальной перегородки.

На чертеже представлен фильтр, обтпий вид.

Фильтр состоит из корпуса 1, в котором установлена стойка 2, на которую опираются фильтруюшие перегородки 3. Над фильтруюшими перегородками разлгешен патрубок

4 подвода неочищенной жидкости, а под ними патрубок 5 для отвода очищенной жидкости.

По другую сторону стойки 2 размещена вертикальная перегородка 6, служащая для успокоения потока жидкости и предотврашения разрушения отделившейся пленки нефтепродуктов. Под перегородкой 6 установлена 4-образная трубка 7, соединенная с патрубкол. 8 подачи чистой жидкости. Концы

V -образной трубки установлены по раз603404 ные стороны вертикальной перегородки для устранения завихрений потока поступающей жидкости. Фильтр закрыт конусообразной крышкой 9 с отверстием и для отвода нефтепродуктов в камеру 10, которая снабжена патрубком 11 для отвода нефтепродуктов и патрубком 12, для отвода газа. На крышке установлена труба 13 для отвода воздуха.

Фильтр работает следующим образом.

Вода, подлежащая очистке, через патрубок

4 поступает в корпус 1 фильтра и подается на установленные одна над другой фильтрующие перегородки 3. Пройдя через перегород-р ки, она очищается от нефтепродуктов и выводится из корпуса через патрубок 5. Нефтепродукты задерживаются сетками фильтрующих перегородок и, поднимаясь вдоль фильтруюшей поверхности, попадают в правущ 20 часть корпуса фильтра, где захватываются встречным потоком очищенной жидкости, поступающей из V-образной трубки. Поднимаясь, нефтепродукты из-за разности удельных весов поступают в камеру 10 сбора нефтепро-35 дуктов и по патрубку 1 1 отводятся из фильтра, . Расход очищенной воды через V»образную трубку незначительный по сравнению с расходом неочищенной воды, однако он спо- 30 собствует быстрому отделению пленки нефтепродуктов и выводу их в камеру 10.

Регенерация фильтрующих перегородок производится подачей воды только через

Ч -образную трубку. 35

Внедрение предлагаемого изобретения позволит повысить стабильность работы фильтра и улучшить качество очистки подсланевых вод, Формула изобретения

1. Фильтр для очистки подсланевых вод, содержащий корпус, фильтруюшие перегородки, установленные одна над другой, и патрубки ввода неочищенной и чистой воды, вы-. вода очищенной воды и камеру сбора нефтепродуктов, отлич аюшийс я тем, что, с целью обеспечения устойчивой работы фильтра и улучшения качества очистки, фильтр снабжен стойкой, с одной стороны которой размещены фильтруюшие перегородки, V -образной трубкой, соединенной с патрубком подачи очищенной :,воды, и вертикальной перегородкой, установленной над трубкой.

2.Фильтр поп.1, отличающийс я тем, что фильтрующие перегородки установлены наклонно.

3.Фильтрпопп. 1 и2, от лич аюшийся тем, что концы V -образной трубки размещены на противоположных сторонах вертикальной перегородки, Источники информации, принятые во внимание при экспертизе:

1. Формуляр унифицированной судовой установки для очистки подсланевых вод, Министерство рыбного хозяйства РСФСР, 1972, с. 7-8 рис. 3.

603404

Составитель А. Евдокимов

Редактор Е. Полионова Техред Э. Чужик Корректор

Заказ 1958/9 Тираж 964 Подписное

ПИИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
