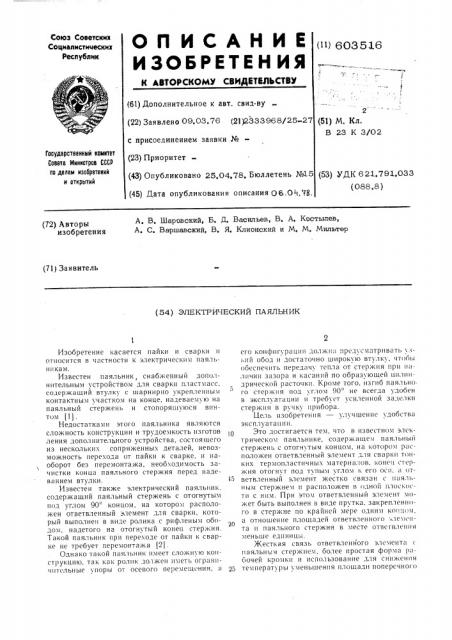

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (>>) 603516 (6l) Дополнительное к авт. свид-ву (22) Заявлено 09.03.76 (21)2333968/25-27 с присоединением заявки № (23) Приоритет (43) Опубликовано 25,04,78, Бюллетень №15 (45) Дата опубликования описания ОЕ,.04,98, (51) М. Кл.

В 23 К 3/02

Государственный намитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.791,033 (088,8) А, В, Шаровский, Б. lI. Васильев, B А. Костылев, А, С. Варшавский, В. Я, Клионский и М. N. Мнльтер (72) Авторы изобретения (71) Заявитель (54) ЭЛЕКТРИЧЕСКИЙ ПАЯЛЬНИК

Изобретение касается пайки и сварки и относится в частности к электрическим паяльникам.

Известен паяльник, снабженный дополнительным устройством для сварки пластмасс, содержащий втулку с шарнирно укрепленнblм контактным участком на конце, надеваемую на паяльный стержень и стопоряшуюся вин.о.. (11

Недостатками этого паяльника являются сложность конструкции и трудоемкость изготов ления дополнительного устройства, состоящего из нескольких сопряженных деталей, невозможность перехода от пайки к сварке, и наоборот без перемонтажа, необходимость зачистки конца паяльного стержня перед надеванием втулки.

Известен также электрический паяльник, содержащий паяльный стержень с отогнутым под углом 90 концом, на котором расположен ответвленный элемент для сварки, который выполнен в виде ролика с рифленым ободом, надетого на отогнутый конец стержня.

Такой паяльник при переходе от пайки к сварке не требует перемонтажа (21.

Однако такой паяльник имеет сложную Kollструкцию, так как ролик должеH иметь of pBHIIчипгельные упоры от осевого перемешсния, а его конфигурация должны предусматривать узкий обод и достаточно широкую втулку, чтобы обеспечить передачу тепла от стержня при ll;!личин зазора и касаний по образующей цилиндрической расточки. Кроме того, изгиб паяльного стержня под углом 90 не всегда удобен в эксплуатации и требует усиленной заделки стержня в ручку прибора.

Цель изобретения — улучшени«удобства эксплуатации.

Это достигается тем, что в известном электрическом паяльнике, содержашем паяльный стержень с отогнутым концом, на котором расположен ответвленный элемент для сварки топких термопластичных материа loB, конец стержня отогнут под тупым углом к его оси. ы ответвленный элемент жестко связан с паяльным стержнем и расположен в одной плоскости с ним. При этом ответвленный элемент может быть выполнен в виде прутка, закрепленного в стержне по крайней мере одним концом, а отношение плошадей ответвленного лсмента и паяльного стержня в месте ответвления меньше единицы.

Жесткая связь ответвленного элементы с паяльным стержнем, более простая форма рабочей кромки и использование для снижения температуры уменьшення плошади поперечного

603516

Формула изобретения

Состав>>тель И. К llo)IHIIKoB

Текред О. Луговая Корректор Л. Гриценко

Тираж 1263 П охи и с>го е

1 едактор Т. Зубкова

Заказ 1975, 15

ЦНИИПИ Государственного коиитс>o,овс>а Министров ССС1>

IIo дсыа ч изоб>рс>ен ий и открытий

1 l,3035, М))сквы, >К-З5, Раугискыи и>16.:I. 4,5

Ф стив.т II!11! «11ытс>гг», г. с>>кгород, 1>гк 1Iроск I - ыи 4 сгвчення в месте ответвления сугцественно упро1ц;1ет конструкцию устройства. Гладкий полозок обсспечивает более ьысокое качество сварки по сравнению с рифленым роликом, à еп> располо>кение на отогнутом конце паяльного стержня нли на его конце, отогнутом под тупым уl Ioì к оси стержня, делают эксплуатацию устройства более удобной как в режиме пайки, так и в режиме сварки.

В целях дальнейшего повышения качества сварного шва рабочую кромку ответвленного элемента выполняют прямолинейной или слегка выпмклой в продольном сечении. я в поперечном ссчении округляют или притупляют грани Прямолинейный элемент рекомендуется для прямых швов, выпуклый — для криволинейнь1х. Наиболее высокое качество обеспечивается длинным прямым ответвленным элементом, который увеличивает время выдержки под давлением каждой точки шва.

Наиболее простыми модификациями ответвленного элемента являются выполнение его заодно с паяльным стержнем или в виде прутка, закрепленного на стержне одним или двумя концами.

Последняя модификация интересна в частности тем. что позволяет выполнить антиадгезионное покрытие в виде надетой на пруток трубки, например из фторопласта.

Для удобства ремонта ответвленного элемента, в частности при повреждении рабочей поверхности, или антиадгезионного покрытия, ответвленный элемент выполняют сменным, например, с помощью крепежа или напряженно о соединения при сборке.

Технико-экономическое преимущество и рсдлагаемого электропаяльника по сравнению с известным заключается в снижении стоимости и материалоемкости.

Ежегодный экономический эффект от внедрения изобретения составит 50 тыс, рублей.!. Электрический паяльник, содержащий паяльный стержень с отогнутым концом,на котором расположен ответвленный элемент для сварки тонких термопластичных материалов, отли15 чающийся тем, что, с целью улучшения удобства эксплуатации, конец стержня отогнут под тупым углом к его оси, а ответвленный элемент жестко связан с паяльным стержнем и расположен в одной плоскости с ним.

2. Электрический паяльник по п. 1, отличающийся тем, что ответвленный элемент выполнен в виде прутка, закрепленного в стержне по крайней мере одним концом.

3. Электрический паяльник по пп. 1 и 2, отличающийся тем, что отношение площадей ответвленного элемента и паяльного стержня в месте ответвления меньше единицы.

Источники информации, принятые во внимание при экспертизе: !. Совков В. A Мотоциклы «Ява». Д., Машгиз, 1969, рис. 80.

ЗО 2. Орлов О. И. Фигурно свариваю пленочные материалы. — «Изобретатель и рационализатор», 1975, Хо 6, с. 39.
