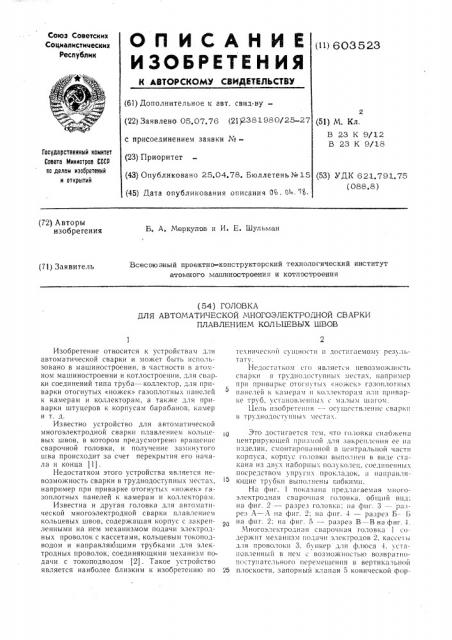

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (11) 603 52З (61) Дополнительное к авт. свид-ву(22) Заявлено 05,07.76 (21)2381980/25-27 с присоединением заявки ¹(23) Приоритет (43) Опубликовано 25.04.78. Бюллетень ¹ 15 (45) Дата опубликования описания ОЬ, г14. " 8. (51) М. Кл.

В 23 К 9/12

В 23 К 9/18

Государственный комитет

Совета Министров СССР оо делам изобретений и открытий (53) УДК 621,791.75 (088,8) (72) Авторы изобретения

Б. А. Меркулов и И. E. Шульман

;Всесоюзный проектно-конструкторский технологический институт атомного машиностроения и котлостроения (71) Заявитель (54) ГОЛОВКА

ДЛЯ АВТОМАТИЧЕСКОЙ МНОГОЗЛЕКТРОДНОЙ СВАРКИ

ПЛАВЛЕНИЕМ КОЛЬЦЕВЫХ ШВОВ

20

Изобретение относится к устройствам для автоматической сварки и может быть использовано в машиностроении, в частности в атомном машиностроении и котлостроении, для сварки соединений типа труба — коллектор, для приварки отогнутых «ножек» газоплотных панелей к камерам и коллекторам, а TBK>I(E д тя !1риварки штуцеров к корпусам барабанов, камер и т. д.

Известно устройство для автоматической многоэлектродной сварки плавлением кольцевых швов, в котором предусмотрено вращение сварочной головки, и получение замкнутого шва происходит за счет перекрытия его начала и конца (1).

Недостатком этого устройства является невозможность сварки в труднодоступных местах, например при приварке отогнутых «ножек» газоплотных панелей к камерам и коллекторам.

Известна и другая головка для автомат11ческой многоэлектродной сварки плавлением кольцевых швов, содержащая корпус с закрепленными на нем механизмом подачи электродных проволок с кассетами, кольцевым токоподводом и направляющими трубками для электродных проволок, соединяю1цими механизм подачи с токоподводом (2). Такое устройство является наиболее близким к изобретению по технической су1цности и достигаемому результатуНедостатком с го являет я невозможш>сть сварки в труднодоступных местах, напр11мср при приварке отогнутых «ножек» газоплотных панелей к камерам и коллекторам или приварке труб, установл IIIIII с малым шагом.

Цель изобретеlillB -- осуществлен1ге сварки в труднодостуIIHblx местах.

Это достигается тем, что головка снабжена центрирующей призмой для закреliле11ия ее на изделин, смонтированной в центральной части

KОрпX са, KОрп с го, IОВКII ВЫПО 111е11 В В111е ОTакана из двуx наборны.; полуколсц, соединенных посредством упругих прокладок,;l направляющие трубки вьшолн Hbl г11бкими.

На фиг. показана предлагаемая многоэлектродная сварочная головка. общий вид; на фиг. 2 — — разрез головки; на фнг. 3 — разрез А — А на фиг. 2; на фиг. 1 -- разрез Б-- Б на фиг. 2: на фиг. 5 — разрез  — В на фиг. 1.

Многоэлсктродная сварочная головка 1 содержит механизм iioдачи электродов 2, кассеты для проволоки 3, бункер для фл1оса 4, установленный в нем с возможностью возвратнопоступатсльного перемещения в вертикалыи1й плоскости, запорный клапан 5 конической фор603523 мы и рыхлитель флюса 6, установленный в бунк«р«с возможностью вращения.

Кор!!ус сварочной головки выполнен в виде

;.капа из двух наборных полуколец 7 (полуi,!)pi!%cа), соединенных между собой с помо1цьк> !!руг11х прокладок 8 и 9 и винтов 10.

Каждое наборное полукольцо выполнено из !!а к« га и IocKIIx полуко. Iеи 1 1, уложенных между крышкой 12 и токоподводом 13, на внутрен-!

1! и боковой поверхности которого установлена

;I«i;трируюгцая призма 14, электрически от него !

Iзолпрованная. В каждом полукольце выпол .l«ll ряд отверстий 15, совмешенпе которы.: обр;! Ix O I ?I cc ia! I. I(aIIa.! g, I гиокой c!!spa,i!! 1 6, паправля!Olцей проволоку 17. Для подачи проволоки в зону сварки в токоподводе предусмотpoIio отверстие 8 и фильтры 19 из твердосплавI I 0 I o м?1тер11ала.

Устройство работает следующим образом.

В и«xo;II!oì положении полукорпуса 7 раздви1!уты 113 величину зазора ме?кду ними, несколько оольшую наружного диаметра привариваемой трубы. Многоэлектродная сварочная головка опускается так, чтобы отогнутая труба

IIoI!3«!à в зазор между полукорпусами,, а велич;1на зазора между торцами токоподвода 13 и поверхностью основного изделия соответствовала заданному значению. Полукорпуса 7 сдвигакг! ся навстречу друг другу. Центрируюгцие !!рпзмы 14 oxBBTbIBBICT наружную поверхность трубы и фиксируют положение многоэлектрод11ой сварочной головки относительно ее верт!1кальной оси. В бункер 4 засьшается необходимая порция флюса (дополнительным меха-!!измом). Рыхлитель 6 поворачивается на дватрп оборота, равномерно распределяя флюс.

li,!;Iïûí 5 опускается вниз и флюс по внутрен1 «й полости между полукорпусами засыпается по периметру прилегания трубы. Сварочные проволоки 17 поочередно подаются в зону сварки. Осуществляется сварка всего соединения по периметру. Г1осле сварки полукорпуса 7 раздвигаются и сварочная головка 1 поднимается вверх в исходное положение.

Предлагаемое устройство позволяет осушествлять сварку в труднодоступных местах, например приварку отогнутых «ножек» газоплотных панелей к камерам и коллекторам или при1О варку труб, установленных с малым шагом.

Фор !!у.!а изобретения

Головка для автоматической многоэлектродной сварки плавлением кольцевых швов, содержагцая корпус с закрепленными на I e!»!exaнизмîM подачи электродных проволок с кассетами, кольцевым токопроводом и направля21 ющими трубками для электрод Ibix проволок, соединяющими механизм подачи с токопроводом, отличающаяся тем, что, с целью осуlllccTBления сварки в труднодоступных местах, головка снабжена центрирующей призмой для закрепления ее на изделии, смонтированной в центральной части корпуса, корпус головки выполнен в виде стакана из двух наборных полуколец, соединенных посредством упругих прокладок, а направляющие трубки выполнены гибкими.

Источнники информации, принятые во внимание при экспертизе:

1. Лвторское свидетельство СССР ¹ 295638, М., кл. В 23 К 37/02, 1969.

2. Лвторское свидетельство СССР № 119941, Ч кл В 23 К 37/02, 1968.
