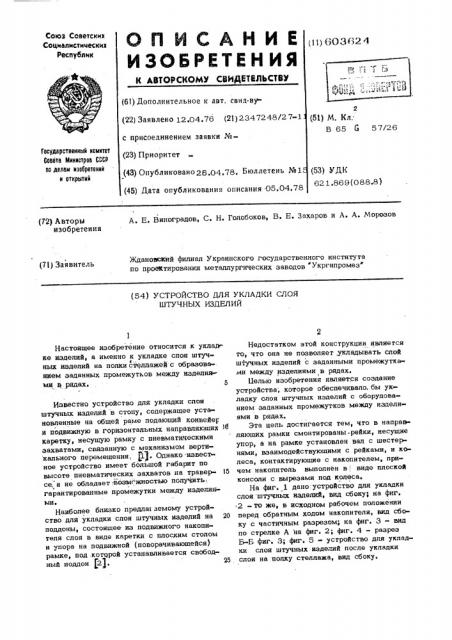

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (}}) 6ОЭ624 (61} Дополнительное к авт. сана-ву(22) ЗаЯвлЕно 12.04.76 (21) 2347248/27-1 с присоединением заявки №(51) M. Кл.

B 65 G 57/26 (23) Приоритет

Гасударставнный камнтвт

Саввта Инннстраа СССР аа двлаи нзабрвтвннй н аткрытнй (43} Опубликовано 26.04.78, Бюллетень №1 (45) Дата опубликования описания 05.04.78 (53) УДК

62 1.869(088.8) А, Е, Виноградов, С. Н. Гопобоков, В. Е. Захаров и А. А. Морозов (72) Авторы изобретения

Ждановский филиал Украинского государственного института по проектировании металлургических заводов "Укргнпромез" (71) Заявитель (54) УСТРОЙСТВО ДЛЯ УКЛАДКИ СЛОЯ

ШТУЧНЫХ ИЗДЕЛИЙ

Настоящее изобретение относится к укпад ке иэдепий, а именно к укладке слоя штучс ных иэделий на полки стеллажей с образованием заданных промежутков между изделиями в рядах. 5

Известно устройство дпя укпадки споя штучных изделий в стопу, содержащее установленные на общей раме подающий конвейер и подвижную в горизонтальных направляющих 1е каретку, несущую рамку с пневматическими захватами, связанную с механизмом верти кального перемещения, $1) Однако .извест» ное устройство имеет большой габарит по высоте пневматических захватов на травер- l5 се, н не обладает возъа жностью получить; гарантированные промежутки между иэделия ми.

Наиболее близко предпат аемому устройство дпя укладки слоя штучных изделий на 20 поддоны, состоящее из подвижного накопи» тепя слоя в виде каретки с плоским столом и упора на подвижной (поворачивающейся) рамке, под .которой устанавливается свободный поддон (2 J.

Недостатком этой конструкции является то, что она не позвопяет,укладывать слой штучных иэделий с заданными промежутками между иэделиями в рядах.

Целью изобретения является создание устройства; которое обеспечивало. бы укладку слоя штучных иэделий с оборудованием заданных промежутков между иэделиями в рядах.

Эта цель достигается тем, что в направляющих рамки смонтированы -рейки, несущие упор, а на рамке установпен вап с шестернями, взаимодействующими с рейками, и колеса, контактирующие с накопителем, причем накопитель выполнен в виде плоской консоли с вырезами под колеса.

На фиг. 1 дано устройство для укладки слоя штучных изделий, вид сбоку; на фиг.

2 -то же, в исходном рабочем положении перед обратным ходом накопителя, вид сбоку с частичным разрезом; на фиг. 3 - вид по стрелке А на фиг. 2; фиг. 4 — разрез

Б-Б фиг. 3; фиг. 5 - устройство дпя ухпадки слоя штучных иэделий после укладки слоя на полку степпажа, вид сбоку.

603624

В направляющих l станины 2 горизонтально перемещается накопитепь 3 слоя на катках 4 от своего привода (на чертежах не показан). На станине 2 в подшипниках

5 установлен вап 6, на котором укреплена

5 рамка 7, несущая на себе направляющие 8

t в которых размещаются рейки 9. На. зейках

9 укреплен упор 10,ъ на направляющих 8 рамки 7 установпен вал 11, на котором жестко установлены шестерни 12, взаимодействующие !

О с рейками 9, и колеса 13, входящие в фрикционное сцепление с плоской консолью

14 накопителя 3 слоя во время работы уср ройс тва.

На валу 6 жестко укреплен рычаг 15.

Гидроципиндр 16 шарнирно соединен осью

17 с рычагом 15, а осью 18 - со станиной

2. Плоская консоль:, 14 имеет местные вырезы 19 под колеса 13 в исходном рабочем поцожении устройства. На рамке 7 укреплен гидроципиндр 20, шток которого соединен с упором 10. Цпя ограничения поворота рамки 7 станина 2 содепжит кон сопь 2 1, которая несет на себе регупируе мый упор 22. Стеллаж 23, имеющий верти- 25 кальный ряд попок, устанавливается на подъемный стол 24.

Устройство работает следующим образом.

После формирования слоя 25 на консоли

14,накопителя 3, где иэделии в рядах ле- Ю жат плотно друг к другу, накопитель jriepeносит этот слой в зону между попками стен даже 23, упор 10 на рамке 7 гидроципинд ром 16 поворачивается в нижнее положение и выдвигается гидроцилиндром 20 в крайнее пе.реднее положение вплотную к слою 25 изделий (см. фиг. 2 и фиг. 3), после чего обе полости гидроципиндра 16 соединяются со сливным баком насосной станции. При этом колеса 13, находясь против вырезов 19 40 в консоли 14, не входят с ней в зацепление и поэтому свободно проворачиваются выдвигающимися вместе с упорами 10 рейками

9, входящими в зацепление с шестернями:

12 и недопускающими перекоса упора 10. <5

После выдвижении упора 10 в пе редиее положение и сообщения полостей гидроцилиндра 16 со спивным баком произ водится отвод накопителя 3 слоя в обрат но направлении„назад. При этом копеса 1Я 50 входят во фрикционное сцепление с рабочей поверхностью консоли 14, увлекаются ею во вращение и тем самым через вал 11, шестерни. 12, рейки 9 перемещают в том же направлении упор 10 со скоростью, пропорцион лъной скорости движения накопи тепя, но меньшей ее во стопько, во сколько диаметр колеса 13 больше начальной окружности шестерни 12. Эта зависимая связь обеспечивает смещение упора 10 на заданную величину зазора 8 между изделиями в рядах слоя 26 (см. фиг. 5) -который образуется на попкестелпажа при, перемещении накопителя 3 слоя на величину одного шага ф иэделий ряда этого слоя. Таким образом, при сталкивании плотных рядов иэделий слои 25 с консоли 14 на полку стеллажа образуется слой 26 с заданными промежутками между иэделиями в его рядах. держание рамки 7 в рабочем положении и необходимая сила сцепления колеса 13 с рабочей поверхностью консоли 14 обеспечивается действием гидроципиндра 16 на рычаг 15. Поспе прихода накопителя 3 в исходное попожение начинается формирование на нем очередного сноя. Рамка 7 с упором

10 поднимается гидроцилиндром 16 в верхнее положе"ие, штоковая полость гидроци- линдра 20 перекрывается во избежании самопроизвольного опускании упора 10, стеллаж 23 на подъемном столе 24 опуокается для загрузки очередной полки, после чего цикл повторяется.

Ф ормупа изобретения Устройство для укладки слоя штучных иэделий, содержащее станину, на которой смонтированы подвижный накопитель и шарнирная рамка с направляющими, в которых установлен упор, о т л и ч а ю щ е е с я тем, что, с целью укладки слоя рядами с образованием промежутков между изделия ми в рядах, в направляющих рамки смонтированы рейки> несущие упор, а на рамке установлен вал с шестернями, взяимодейсз вующими с рейками, и колеса, контактирующие с подвижным накопителем, причем последний выполнен в виде плоской консопи с вырезами под колеса.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство № 251457 кл. В 65 G 47/06, 1968.

2. Авторское свидетельство ¹ 181667 кл. В 65 О 57/10, 1962.
