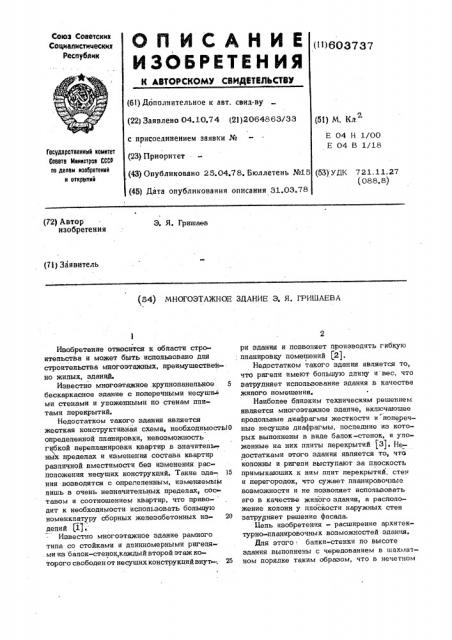

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (1>) 603737 (6l) Дополнительное к авт. свнд-ву (22) Заявлено 04.10.74 (21)2064863/33 с присоединением заявки № (23) Приоритет(43) Опубликовано 25.04.78, Бюллетень №15 (51) М. Кл.
Е 04 Н 1/00
Е 04 В 1/18
Госудерстеенный номнтет
Совете Мнннатрае СССР ое делом нзобретеннй н открытей (63) УДК 721 11 27 (088,8) (45) Дата опубликования описания 31.03.78
Э. Я. Гришаев (72} Автор изобретения (7 l) Заявитель (54) МНОГОЭТАЖНОЕ ЗДАНИЕ Э. Я. ГРИШАЕВА
Изобретение относится к обпасти строитепьства и может быть использовано для строительства многоэтажных, преимушественно жилых, зданиЯ.
Известно многоэтажное .крупнопаненьное 5 бескаркасное здание с поперечными несуши ми стенами и уложенными по стенам пиитами перекрытий.
Недостатком такого здания является жесткая конструктивная схема, необходимость|0 определенной ппанировки, невозможность гибкой перепланировки квартир в значитепь;. нык пределах и изменения состава квартир раэпичной вместимости без изменения расположения несуших конструкций, Такие эда«. 15 ния возводятся с определенным, изменяемыМ лишь в очень незначительных пределах, составом и соотношением квартир, что приво- дит к необходимости использовать боньшую номенклатуру сборных железобетонных из- 20 деций (Ц.
Известно многоэтажное здание рамного типа со стойками и длинномерными ригепями из балок-стенок,каждыйвторой этаж которого свободен от несуших конструкций внуъ-, 25 ри здания и поэвопяет производить гибкую
; планировку помешений (2), Недостатком такого здания является то, что ригепи имеют большую длину и вес, что затрудняет использование здания в качестве жипого помешения.
Наибопее близким техническим решением является многоэтажное здание, вкпючаюшее продольные диафрагмы жесткости и поперечные несущие диафрагмы, последние из которых выпопненьт в виде балок-стенок, и уложенные на них плиты перекрытий )3). Не достатками этого здания является то, что колонны и ригепи выступают за плоскость примыкаюших к ним плит перекрытий, стен и перегородок, что сужает планировочные воэможности и не позволяет использовать
его в качестве жилого здания, а расположение колонн у плоскости наружных стен затрудняет решение фасада.
Бель изобретения — расширение архигектурно-ппанировочных возможностей здания.
Дпя этого, балки-стенки по высоте здания выполнены с чередованием в шахмат.— ном порядке таким образом, что в нечетном
0037 37 этаже они выполнены двухопорными, а в четном - консольными.
На фиг. 1 изображено предлагаемое здание в аксонометрии; на фиг.. 2 — фрагмент плана типового четного этажа; на фиг. 3 — фрагмент плана типового нечетного этажа; на фиг. 4 - разрез А-A на фиг. 2 и 3; иа фиг. 5 — paapea В-Б на фиг. 2 и
3; на фиг. 6 - фасад двухопорной бапкистенки; на фиг. 7 - разрез В В на фиг. 6; на фиг. 8 - консольная банка-стенка; на фиг. 9 — разрез Г-Г на фиг. 8," на фиг. 10;соединение балок-стенок; на фиг. 11 — раз-, рез Ll-Й на фиг. 10; на фиг. 12 - разрез
Е-Е на фиг, 10; на фиг. 13 - фрагмент разреза здания при монтаже.
Здание включает двухопорные бапкистенки 1, консольные банки стенки 2, примыкающие к двухопорным с обеих сторон,и взаимосвязанные с ними так, что они чере-, 20 дуются между собой в шахматном порядке, продольные диафрагмы 3 жесткости,опертые на полки двухопорных балок-.стенок 1, пп иты 4 перекрытия, уложенные на полки балок-стенок 1 и 2, стеновые панепи 5, навешенные : 25 на консольные балки-стенки 2,.йвухопорнай балка-стенка 1 и консольная балка-стенка
2 имеют в стойках гнезда 6, каналы 7, втулки 8, продольную арматуру попок 9, or èбаюшую гнезда 6. 30
Соединение балок-стенок осуществляется с помощью соединительного элемента 1O снабженного монтажными фиксаторами
11, и нагелей 12, вокруг которых находится уплотнитель 13. Дпя монтажа здания предназначены монтажные стойки 14.
Здание монтируют следующим образом.
На фундаментные стойки устанавливают 40 двухопорные балки-стенки 1, к которым крепят продольные диафрагмы 3 жесткости монтируют плиты 4 перекрытий и стеновые панели 5 первого этажа. Устанавливают монтажные стойки 14. В гнезда 6 4 двухопорной балки-стенки закладывают сое динительные элементы 10 с фиксаторами 1, монтируют консольные балки-стенки второго этажа, во втулки 8 вводят нагели 12, стык оборачивают полотном и через каналы
7 нагнетают под давлением уппотнитепь 13.
На нижние полки консольных балок-стенок монтируют плиты 4 перекрытий с утеплитепем, устанавливают двухопорные балки-стенKH третьего этажа и стыкуют их с нижерасположенными: консольны ми балками-стенками второго этажа. Затем монтируют плиты 4 перекрытий третьего этажа, демонтируют монтажные стойки 14, навешивают стеновые панели 5 второго этажа, а на третьем этаже устанавливают монтажные стойки 14. Далее монтаж осуществляют в том же порядке, Изменение ппанировки квартир путем различного расположении несущих перегородок и внутриквартирных лестниц, исполу .В зовайие консольных балок-стенок разпич» ной длины дает возможность возводить здания из индустриальных изделий небольшой номенклатуры с более комфортабельными многокомнатными квартирами в двух уров- нях и изменять при одной и той же конструктивной схеме здания планировку квар тир и соотношение квартир различной вмеСтимости
Формула изобретения
Многоэтажное здание Э. Я. Гришаеь 1, включающее продольные диафрагмы жесткос ти и поперечные несущие диафрагмы, которые выполнены в виде балок-стенок, и уложенные на них плиты перекрытий, о т л и ч а ю щ е е с я тем, что, с целью расширения архитектурно-ппанировочных воэможностей, балки-стенки по высоте здания выполнены с чередованием в шахматном порядке таким образом. что в нечетном этаже они выполнены двухопорными, а в четных - консольными .
Источники информации, принятые во вни» мание при экспертизе:
1. Пастернак П. Л. Железобетонные конструкции, М, Стройиздат 1961, с. 571574, 2. Авторское свидетельство СССР № 340749, кп. Е 04 В 1/20, 1969.
3. Ханджи В. А. Унифицированный каркас Ж „Стройиздат, 1961, с. 83-87.
6037 37
