Реферат

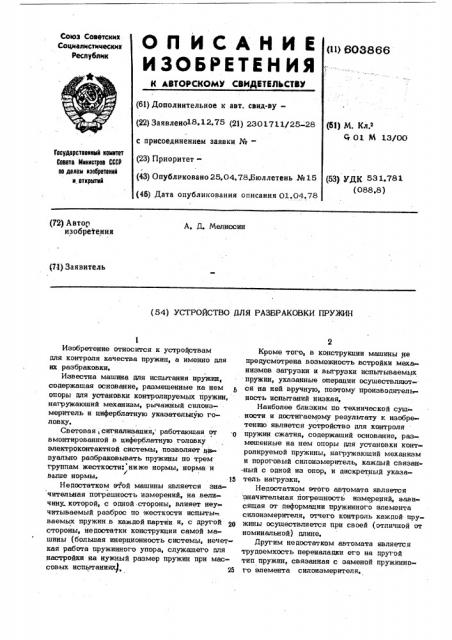

ОЛИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистииеских

Республик (11) 603866 (61) Дополнительное к авт. свид-ву(б1) М. Кл.

Ст 01 М 13/00 (22) Заявлено18.12 75 (21) 2301711/25-28 с присоединением заявки №(23) Приоритет(43) Опубликовано 25,04,78,Бюллетень № 15 (4б) Дата опубликования описания 01.04.78

Гнсудррстнвнный книнтет

Снветн Министров СССР

an данаи изобретений н, нткрытнй (53) УДК 531,781 (088,8) (72) Автор изобретения

А. Д» Мелиссин (71) Заявитель (54) УСТРОЙСТВО 0АЯ РАЗВРАКОВКИ ПРУЖИН

Изобретение относится к устройствам для контроля качества пружин, а именно для их разбраковки.

Известна машина для испытания пружин, содержащая основание, размещенные на нем опоры для установки контролируемых пружин, нагружающий механизм, рычажный силоиэ« меритель и циферблатную указательную головку, Световая, сигнализация, работающая от вмонтированной в циферблатную головку электроконтактной системы, позволяет визуально разбраковывать пружины по трем группам жесткости: ниже нормы, норма и

l выше нормы, 25

Недостатком эРой машины является значительная погрешность измерений, на величину„которой, с одной стороны, влияет неучитываемый разброс по жесткости испыты-. ваемых пружин в каждой партии и, с другой стороны, недостатки конструкции самой машины (большая инерционность системы, нечет кая работа пружинного упора, служащего для настройки на нужный размер пружин при массовых испытаниях, 25

Кроме того, в конструкции машины не предусмотрена воэможность встройки механизмов загрузки и выгрузки испытываемых пружин, указанные операции осуществляются на ней вручную, поэтому производительность испытаний низкая, Наиболее близким по технической сущности и достигаемому результату к изобретению является устройство для контроля пружин сжатия, содержащий основание, размещенные на нем опоры для установки контролируемой пружины, нагружающий механизм и пороговый силоизмеритель, каждый связан-ный с одной иэ опор, и дискретный указатель нагрузки, Недостатком этого автомата является значительная йогрешность измерений, зависящаяя от деформации пружинного элемента силоиэмерителя, отчего контроль каждой пружины осуществляется при своей (отличной от номинальной) длине. другим недостатком автомата является трудоемкость переналадки его на другой тип пружин, связанная с заменой пружинного элемента силоизмерителя.

603866

Для повышения производительности испытаний силоизмеритель выполнен в виде двух последовательно установленных с заданным зазором узлов, каждый из которых выполнен в виде пары жестко связанных между собой плит, шарнирно закрепленных одними концами на основании на расстоянии друг от дру га, размещенного между ними и жестко закрепленного на основании кронштеина, заполненного рабочим телом сильфона,. один 0 торец которого закреплен на одной из плит, другой - на кронштейне, и упора, закрепленного на одной плите со стороны другого узла, На фиг, 1 изображено предлагаемое уст- 15 ройство в разрезе, общий вид на фиг. 2 показан разрезА-А на фиг. 1, Устройство содержит основание в виде плиты 1 с прикрепленными к нему алементами конструкции. Контролируемая пружи- gp на 2 .устанавливается на неподвижной опореплите 3 и подвижной опоре — скалке 4 нагружающего механима 5, которая ocymeerвляет сжатие пружины 2 до заданной дли ны. 25

Пороговый силоизмеритель выполнен в виде двух последовательно установленных с заданным зазором (порядка 0,010 001 мм) узлов, каждый из которых содержит пару плит 3 и 6, связанных между З0 собой осями 7, шарнирно прикрепленных упругими пластинами 8 к основанию l„Между плитами установлены кронштейны 9 и сильфоны 10, закрепленные между плитами

3 и кронштейнами 9. 35

Узлы силоизмерителя содержат регулируемый сильфон 10 и нерегулируемый упор, 11, Подача рабочего тела в сильфоны осуществляется через штуцеры 12.

Дискретный указатель нагрузок выполнен 40 в виде датчика 13, контролирующего перемещения плиты 6 узла 14 силоизмерителя

Устройство работает следующим о6ра эом, В сильфоны 10 узлов 14 и 15 через 45 штуцеры 12- под соетветствуюшим давлением подается рабочее тело (например, сжатый воздух), при атом сильфоны 10 .и упор 11 прижимаются к кронштейнам 9.

Испытуемая пружина 2 подается транс- 56. портером (на чертеже не указан) Måå опорами 3 и 4, после чего сжимается под вижной опорой 4 до заданной длийы, В случае, когда усилие сдеформированной пружины 2 будет ниже нормы, его будет недостаточно, чтобы сдвинуть плиту 6 узла 14 силоизмерителя (упор 11 которого прижат к кронштейну 9 рабочим телом)» от датчика 13 сигнала не поступит.

В случае, когда усилие. пружины 2 будет в пределах нормы, оно переместит плиту 6 на величину зазора до соприкасания упора ll с плитой узла 15 - первый коню такт датчика 13;. настроенный на касание с плитой узла 15, даст сигнал, соответствующий норме.

При усилии пружины 2, превышающем норму, упор 11 преодолеет сопротивление узла 15, его плиты переместятся, а между сильфоном 10 и кронштейном образуется зазор — сработает второй контакт датчика 13, сигнал которого соответствует значению усилия выше нормы, По окончании испытания опора 4 нагру каюшего механизма 5 возвращается в ис ходное положение, пружина 2 поступает в соответствующий бункер (на чертеже не указан) .

В случае необходимости раэбраковки пружин на число групй более трех силоиэмериР тель комплектуется соответствующим количеством узлов,, а датчик - количеством контактов.

Формула изобретения

Устройство для разбраковки пружин, содержащее основание, размещенные на нем опоры для установки контролируемой пружнны. нагружаюший механизм и пороговый силоизмеритель, каждый связанный с однРй из опор, и дискретный указатель нагрузки, о т л и ч а ю щ е е с я тем,что,с целью повышения производительности испытаний, силоизмеритель выполнен в виде двух последовательно установленных с заданным зазором узлов, каждый из которых выполнен в виде пары жес гко связанных междуна собой плит, шарнирно закрепленных одними концами на осйовании на расстоянии друг от друга, размещенного между ними и жестко закреплен» ного, на основании кронштейна, эаполненно

rv рабочим телом сильфона, один торец которого закреплен на одной из плит, другой— на кронштейне;.и упора, закрепленного на другой плите со стороны другого узла.
