Способ определения механических свойств сварного соединения

Способ определения механических свойств сварного соединения

Иллюстрации

Показать все

Реферат

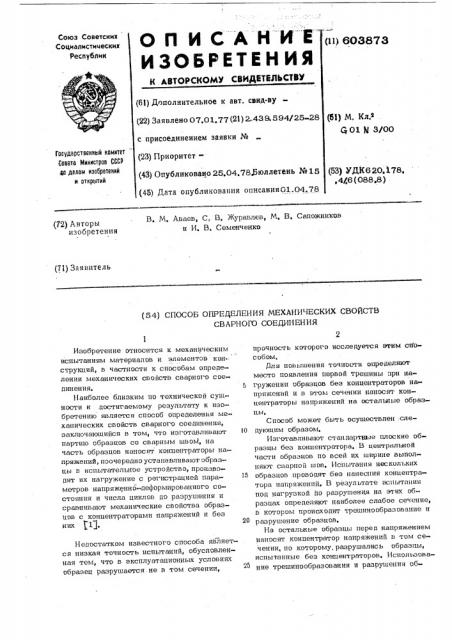

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К . АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (И) Дополнительное к авт. свид-ву(22) Заявлено 07.01,77(21) 2 439,594/25-28 с присоединением заявки № (23) Приоритет(43) Опубликовано 25.04,78фюллетеиь № 15 (4б) Дата опубликования описания01.04 78

Союз Советских

Социалистических

Республик (и) 603873 (5Ц М, Кл.в

С„,01 К 3/00

Гасударственный комитет

Совета Министров СССР ао делам изобретений и открытий (53) УДК620,178,,4/6 (088,8) .

В, М, Аваев, С, В, Журавлев, М, В, Сапожников и И, В, Семенченко (72) Авторы изобретения (71) Заявитель (54) СПОСОБ ОПРЕДЕЛЕНИЯ МЕХАНИЧЕСКИХ СВОЙСТВ

СВАРНОГО СОЕДИНЕНИЯ

20

Изобретение относится к механическим испытаниям материалов и элементов кон-струкций, в частности к способам определения механических свойств сварного соединения, Наиболее близким по технической сушности и достигаемому результату к изобретению является способ определения механических свойств сварного соединения, заключаюшийся в том, что изготавливают пар ию образцов со сварным швом, на часть образцов наносят концентраторы напряжений, поочередно устанавливают образцы в испытательное устройство, производят их нагружение с регистрацией параметров напряженно-деформированного состояния и числа циклов до разрушения и сравнивают механические свойства образпов с концентраторами напряжений и без них $1 J.

Недостатком известного способа является низкая точность испытаний, обусловленная тем, что в эксплуатационных условиях образец разрушается не в том сечении, прочность которого исследуется этим способом, Для повышения точности определяют место появления первой трешины при нагружении образцов без концентраторов напряжений и в этом сечении наносят концентраторы напряжений на остальные образцы.

Способ может быть осушествлен следуюшим образом, Изготавливают стандартные плоские образцы без концентратора, В центральной части образцов по всей их ширине выполняют сварной шов. Испытания нескольких образцов проводят без напесння концентратора напряжений. В результате испытания под нагрузкой до разрушения на этих образцах определяют наиболее слабое сечение, в котором происходит трешинообразование и разрушение образцов.

На остальные образцы перед напряжением наносят концентратор напряжений в том сечении, по которому. разрушались образны, испытанные без концентраторов, Использование трешинообразования и разрушения об603873

Составитель М. Кузьмин

Редактор Т. Шагова Техред М, Борисова Корректор Е. Папп Заказ 2059/34 Тираж 1112 Подписное

UHHHHH Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул, Проектная, 4 разцов с концентраторами, нанесенными в наиболее слабом сечении, позволяет с высокой точностью определить механические свойства сварного соединения, Формула изобретения

Способ определения механических свойств сварного соединения, заключающийся в том, что изготавливают партию образцов со сварным швом, на часть образцов наносят концентраторы напряжений, поочередно устанавливают образны в ис пытательное устройство,. производят их нагружение с регистрацией параметров

4 напряженно-деформированного сос гояния и числа циклов до разрушения и сравнивают механические свойства образцов с концентраторами напряжений и без ннх, ото личающийся тем,что,сцелыо повышения точности, определяют место появлении первой трещины при нагружении образцов без концентраторов напряжений и в этом сеченни наносят концентраторы

10 напряжений на остальные образцы.

Источники ннформации, принятые во внимание при экспертизе:

1. "Новые методы оценки сопротивления металлов хрупкому разрушению", под

15 редакцией Работнова Ю, Н, М Мир

1972, с. 401-419,
