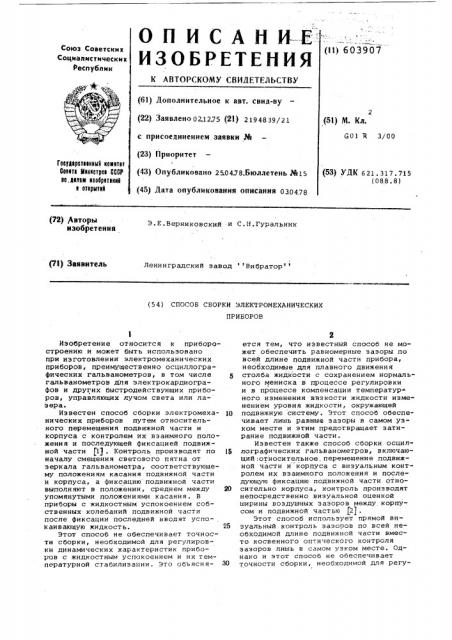

О П И С А Н И--Е

ИЗОБРЕТЕНИЯ

1 ..! (11) 603907

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 021275 (21) 2194839/21 с присоединением заявки Ph (51) М. Кл.

G01 R 3 00 (23) Приоритет (43) Опубликовано 250478,Бюллетень È15

Говтнаротввнный номнтвт

Свввта Мнннотров CCCP но .данам наоорвтвннй н открытой (53) УДК 621. 317,7 15 (088.8) (45) Дата опубликования описания 030478 (72) )%вторы изобретения

Э.Е.Верниковский и С.Н.Гуральник

Ленинградский завод Вибратор (71) Заявитель (54) СПОСОБ СБОРКИ ЭЛЕКТРОМЕХАНИЧЕСКИХ

ПРИБОРОВ

Изобретение относится к приборостроению и может быть использовано при изготовлении электромеханических приборов, преимущественно осциллографических гальванометров, в том числе гальванометров для электрокардиографов и других быстродействующих приборов, управляющих лучом света или ла зера.

Известен способ сборки электромеха- 10 нических приборов путем относительного перемещения подвижной части и корпуса с контролем их взаимного положения и последующей фиксацией подвижной части fl) . Контроль производят по )5 началу смещения светового пятна от зеркала гальванометра, соответствующему положениям касания подвижной части и корпуса, а фиксацию подвижной части выполняют в положении, среднем между 20 упомянутыми положениями касания. В приборы с жидкостным успокоением собственных колебаний подвижной части после фиксации последней вводят успокаивающую жидкость. 25

Этот способ не обеспечивает точности сборки, необходимой для регулировки динамических характеристик приборов с жидкостным успокоением и их температурной стабилизации. Это объясня- 80 ется тем, что известный способ не может обеспечить равномерные зазоры по всей длине подвижной части прибора, необходимые для плавного движения столба жидкости с сохранением нормального мениска в процессе регулировки и в процессе компенсации температур- ного изменения вязкости жидкости изменением уровня жидкости, окружающей подвижную систему. Этот способ обеспечивает лишь равные зазоры в самом узком месте и этим предотвращает эатирание подвижной части.

Известен также способ сборки осциллографических гальванометров, включающий,относительное, перемещение подвижной части и корпуса с визуальным контролем их взаимного положения и последующую фиксацию подвижной части относительно корпуса, контроль производят непосредственно визуальной оценкой ширины воздушных зазоров между. корпусом и подвижной частью (2).

Этот способ использует прямой визуальный.контроль зазоров по всей необходимой длине подвижной части вместо косвенного оптического контроля зазоров лишь в самом уэком месте. Однако и этот способ не обеспечивает точности сборки, необходимой для peryе03е0Слишком медленное течение жидкости высокой вязкости может затруднить ее использование для контроля зазоров в процессе сборки. Кроме того, легко испаряющуюся жидкость целесообразно использовать при сборке приборов, не .требующих жидкостного успокоения, например резонансных приборов или приборов с магнитоиндукционным успокоением.

Настоящий способ обеспечивает погрешность сборки 0,01 мм, при этом несимметрия зазоров в 0,01 мм при номинальной их величине по О, мм с каждой стороны дает разницу уровней в зазорах 1 мм.

Сборка с контролем по уровням жидкости в зазорах позволяет обеспечить необходимое равенство уровней жидкости вокруг подвижной системы на любых

25 требуемых участках зазоров и равномерное перемещенче жидкости вдоль подвижной части при изменении объема жидкости, несмотря на упомянутое несовершенство формы подвижной части, 30 Гальванометры с жидкостным успокоением для миниатюрного электрокардиографа, изготовленные с применением данного способа, обеспечившего регулировку и термостабилизацию динамических характеристик, имеют следующие характеристики: нелинейность амплитудно-частотной характеристики в диапазоне от 0 до

0,6 f (f — собственная частота

40 гальванометра) 0-5Ъ в известных гальванометрах с жидкостным успокоением

+10%) "температурный коэффициент степени успокоения 0,2-0,3Ъ на градус (в известных гальванометрах с жидкостным

45 успокоением 1,5-2Ъ на градус).

В упомянутых гальванометрах для контроля сборки вводилась полиметилсилоксановая жидкость,вязкостью

1000 сСт. Эта же жидкость использована после фиксации подвижной части в качестве успокаивающей жидкости.

Использование данного способа обеспечивает уменьшение погрешности сборки до 0,01 мм, получение симметричес55 ких зазоров вокруг подвижной системы и соответствующее уменьшение разброса динамических характеристик приборов; возможность регулировки степени успокоения изменением уровня успокаивающей жидкости, окружающей подвижную

)часть, и уменьшения нелинейности амплитудно-частотной характеристики; равномерное перемЕщение успокаивающей жидкости, окружающей подвижную часть, прн температурном расширении жидкос65 тя в компенс:антенном резервуаре лля

Цель из обретени я — повышение точности сборки до величины, необходимой для регулировки динамических характеристик приборов с жидкостным успокоением и их температурной стабилизации.

Для этого согласно предлагаемому способу, включающему относительное перемещение подвижной части и корпуса с визуальным контролем их взаимного расположения и последующую фиксацию подвижной части относительно корпуса, в зазоры между подвижной частью и корпусом вводят. жидкость, контроль производят по положению жидкости в зазорах, а фиксацию подвижной части выполняют после выравнивания уровней жидкости в зазорах, при этом в качестве жидкости используют успокаивающую жидкость, например полиметилсилоксановую или легко испаряющуюся жидкость, например бензин.

На чертеже схематически изображены корпус (обойма), подвижная часть и жидкость в процессе сборки гальванометра с трубчатой прозрачной обоймой: а — до выравнивания уровней жидкости в зазорах, б — после их выравнивания.

Подвижную часть 1 помещают в прозрачную обойму 2, установленную в корпусе (на чертеже не показан) со смотровыми окнами и предварительно закрепляют ее с возможностью перемещения относительно обоймы. Внутрь обоймы 2 вводят жидкость 3. После введения жидкости перемещают подвижную часть 1 относительно обоймы 2, контролируя положение менисков жидкости в капиллярных зазорах вокруг подвижной части.

После выравнивания уровней жидкости в зазорах фиксируют подвижную часть одним из известных способов, например, с помощью винтов, фиксирующих держатель растяжки относительно обоймы (на чертеже не показаны).

В качестве жидкости для контроля взаимного положения подвижной части и обоймы можно испольэовать успокаивающую жидкость, например полиметилсилоксановую, или легко испаряющуюся жидкость, например бензин, петролей.ный эфир. Легко испаряющуюся жидкость целесообразно применять н ;e:< случаях .когда жидкость, использованную для лировки динамических характеристик приборов и их температурной стабилизации, так как практически неизбежное. несовершенство формы подвижной. части даже после визуально контролируемого выравнивания воздушных зазоров вдоль нее проходит к неуправляемому неравенству уровней жидкости на некоторых участках зазоров и к неравномерному ее перемещению при регулировке и термостабилизации.

Известные способы не обеспечивают погрешности сборки менее 0,05-0,1 мм. контроля, нужно удалить после окончания сборки для последующего введения жидкости высокой вязкости, необходимой для успокоения собственных высо5 кочастотных колебаний подвижной части.

603907

Формула изобретени я

Составитель Б. Беленький

Техред Н,Бабурка Корректор М.Лемчик

Редактор Э. Пяти гор =кий

Заказ 2061/36 Тираж 1112 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, ° Раушская наб., д. 4/- >

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4 компенсации температурного изменения вязкости и соответствующего повышения температурной стабильности степени успокоения; возможность уменьшения номинальных зазоров, увеличения магнитной индукции и соответствующего улучшения динамических характеристик приборов.

Изобретение может быть использовано в .осциллографических гальванометрах и в других электромеханических приборах,, отклоняющих световой или лазерный луч под воздействием электрического тока, в том числе для дефлекторов и сканисторов телевизионных устройств, оптических систем связи, голографических систем, устройств памяти для ЭВМ, для звукозаписи и для устройств фотоэлектрической автоматики. 20

1. Способ сборки электромеханичес- д5 ких приборов, преимущественно осциллографических гальванометров, включающий относительное перемещение подвижной части и корпуса с визуальным контролем их взаимного расположения и исследующую фиксацию подвижной части относительно корпуса, о т л и ч а ю шийся тем, что, с целью повышения точности сборки, в зазоры между подвижной частью и корпусом вводят жидкость, контроль производят по положению жидкости в зазорах, а фиксацию подвижной части выполняют после выравнивания уровней жидкости в зазорах.

2. Способ по п.1, о т л и ч а ю шийся тем, что в качестве жидкости используют успокаивающую жидкость, например полиметилснлоксановую.

3. Способ по п.l, о т л и ч а ю шийся тем, что в качестве жидкости используют легко испаряющуюся жидкость, например бензин.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство СССР

9 196997, кл. Q 01 R 3/00, 2 .06.1966.

2. Авторское свидетельЧтво СССР

9 180692, кл, G 01 R, 5/02, 16. 11. 1962.
