Устройство для измерения амплитудных характеристик датчиков сверхвысокочастотной мощности

Устройство для измерения амплитудных характеристик датчиков сверхвысокочастотной мощности

Иллюстрации

Показать все

Реферат



g z-ййТНО- : " - 1<

611бяиотет а МЬА ф

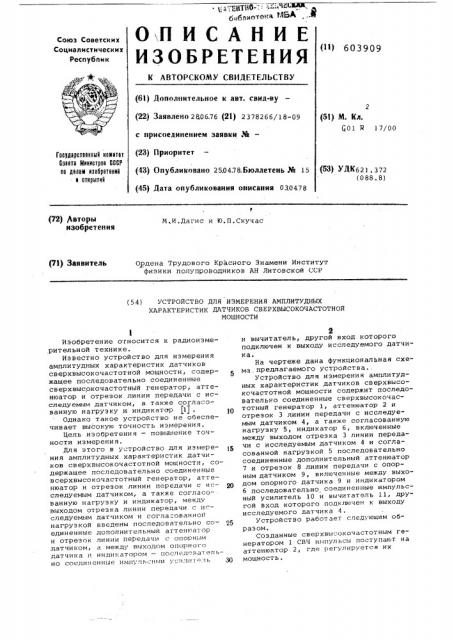

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 280676 (21) 2378266/18-09 с присоединением заявки %— (23) Приоритет (43) Опубликовано 2504.78.Бюллетень М 15 (51) М. Кл. (01 Я 17/00

Гоотдвратввнный намитвт

Совета Миниатров СССР аа делам изоарвтвний и атнрытнй (53) УДК62) . 372 (088. 8) (45) Дата опубликования описания 0304.78 (72) вторы изобретения

М,И . Дагис и Ю. П. Скучас (71) Заявитель

Ордена Трудового Красного Знамени Институт физики полупроводников AH Литовской ССР и вычитатель, другой нход которого подключен к выходу исследуемого датчика.

На чертеже дана функциональная схема,предлагаемого устройства..

Устройство для измерения амплитудных характеристик датчиков сверхвысокочастотной мощности содержит последовательно соединенные сверхвысокочастотный генератор 1, аттенюатор 2 и отрезок 3 линии передачи с исследуемым датчиком 4, а также согласованную нагрузку 5, индикатор 6, включенные между выходом отрезка 3 линии передачи с исследуемым датчиком 4 и согласованной нагрузкой 5 последовательно соединенные дополнительный аттенюатор

7 и отрезок 8 линии передачи с опорным датчиком 9, включенные между выходом опорного датчика 9 и индикатором

6 последовательно соединенные импульсный усилитель 10 и вычитатель 11, другой вход которого подключен к выходу исследуемого датчика 4.

Устройство работает следующим образом.

Созданные снерхвы-"îêolàñòoòíûì генератором 1 СВЧ импульсы поступакт на аттенюатор 2, где регулируется их мощность.

Изобретение относится к радиоизме,рительной технике.

Иэнестно устройство для измерения амплитудных характеристик датчиков сверхвысокочастотной мощности, содержащее последовательно соединенные сверхвысокочастотный генератор, аттенюатор и отрезок линии передачи с исследуемым датчиком, а также согласованную нагрузку и индикатор (1) .

Однако такое устройство не обеспечивает высокую точность измерения.

Цель изобретения — повышение точности измерения.

Для этого н у тройство для измерения амплитудных характеристик датчиков сверхвысокочастотной мощности, содержащее последовательно соединенные всерхвысокочастотный генератор, аттенюатор и отрезок линии передачи с ис —,хт следуемым датчиком, а также согласованную нагрузку и индикатор, между выходом отрезка линии передачи с исследуемым датчиком и согла=ованной нагрузкой введены последовательно со- 25 единенные дополнительный аттенюатор и отрезок линии передачи с опорнь1м датчиком, а между выходом опорного датчика и индикатором — последовательно соединенные импуль ныи уси.1ит 1b 30 (54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ АМПЛИТУДНЫХ

ХАРАКТЕРИСТИК ДАТЧИКОВ СВЕРХВЫСОКОЧАСТОТНОЙ

МОЩНОСТИ

603909,3

Формула изобретения

Составитель А. Кузнецов

Техред А. Алатырев Корректор N. Демчик

Редактор Л.Гребенникова

Заказ 2061/36 Тираж 1112 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035 Москва Ж 35 Раушская наб. д. 4/5

Филиал ППП Паrент, r. Ужгород, ул. Проектная, 4

Так как отрезок 3 линии передачи с исследуемым датчиком 4 и отрезок 8 линии передачи с опорным датчиком 9 развязаны аттенюатором 7, СВЧ мощность в опорном датчике 9 намного меньше, чем в исследуемом. датчике 4. Сигнал с исследуемого датчика 4 подается прямо на один вход вычитателя .11, сигнал опорного датчика 9 усиливается линейным импульсным усилителем 10 и подается на другой вход вычитателя 11

1 а раэностный сигнал с выхода вычитателя 11 поступает на индикатор 6.

Затухание аттенюатора 7 подобрано таким, что амплитудная характеристика опорного датчика 9 во всей области

I5 изменений мощности Р в отрезке 3 линии передачи описывается линейным законом, Коэффициент усиления импульсного усилителя 10 подобран таким, что при . выведенном аттенюаторе 2„ то есть при . максимальной мощности.Р, в отрезке 3 линии передачи, амплитуды сигналов

О„ и О,подаваемых на вычитатель 11 соответственно с исследуемого датчика 4 и опорного датчика 9, равны, а

1эыностный сигнал U на выходе вычитатеия 11, поступающий на индикатор 6, ра гоняется нулю.

При выведенном аттенюаторе 2 изме- 30 ряются максимальное значение выходного сигнала U „„опорного датчика 9 и максимальное значение СВЧ мощности

Р, (по изменению сопротивления опорного датчика 9) . :35

Значение выходного сигнала U onop2 171 ного датчика 9 при максимальном зна - . чении СВЧ мощности Рщ отсчитывается по шкале индикатора 6, когда сигнал исследуемого датчика 4 блокируется на 40 входе вычитателя. 11.

В дальнейшем изменение СВЧ мощности относительно Р„„ осуществляется с помощью аттенюатора 2. Отсчет выходного сигнала U опорного датчика 9, относительно максимального значения

О щ, осуществляется по шкале прецизионного аттенюатора 2, а раэностный сигнал U на выходе вычитателя 11 отсчитывается по шкале индикатора 6.

Выходной сигнал U исследуемого датчика 4 определяется суммированием выходного сигнала 0 опорного датчика

9 и разностного сйгнала 0

Устройство имеет высокую точность измерения амплитудной характеристики исследуемого датчика 4. Погрешность измерения составляет 1-2%.

Устройство для измерения амплитудных характеристик датчиков сверхвысокочастотной мощности, содержащее последовательно соединенные сверхвысокочастотный генератор, аттенюатор и отрезок линии передачи с исследуемым датчиком, а также согласованную нагрузку и индикатор, о т л и ч а ю

1щ е е с я тем„ что, с целью повышения точности измерения, между выходом отрезка линии передачи с исследуемым датчиком и согласованной нагрузкой введены последовательно соединенные дополнительный аттенюатор и отрезок линии передачи с опорным датчиком, а между выходом опорного датчика и индикатором — последовательно соединенные импульсный усилитель и вычитатель, другой вход которого подключен к выходу исследуемого датчика.

Источники информации, принятые во внимание при экспертизе:

1. Денис И.В. и Пожела В,К. Горячие электроны. Минтис, 1971, ° с. 129, 130.
