Реферат



(> ц 6039 I S

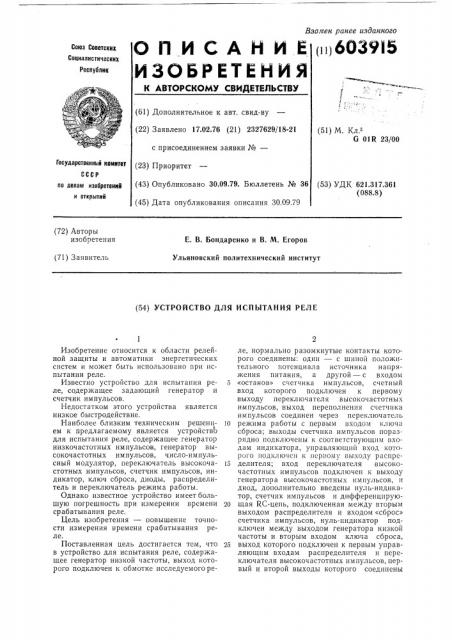

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик т

i (61) Дополнительное к авт. свид-ву (22) Заявлено 17.02.76 (21) 2327629/18-21 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано 30.09.79. Бюллетень № 36 (45) Дата опубликования описания 30.09.79 (51) М. К

G 01@ 23/00

Государственный комитет (53) УДК 621.317.361 (088.8) по делам изобретений и открытий (72) Авторы изобретения

Е. В. Бондаренко и В. М. Егоров

Ульяновский политехнический институт (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ РЕЛЕ

° 1

Изобретение относится к области релейной защиты и автоматики энергетических систем и может быть использовано при испытании реле.

Известно устройство для испытания реле, содержащее задающий генератор и счетчик импульсов.

Недостатком этого устройства является низкое быстродействие.

Наиболее близким техническим решением к предлагаемому является устройство для испытания реле, содержащее генератор низкочастотных импульсов, генератор высокочастотных импульсов, число-импульсный модулятор, переключатель высокочастотных импульсов, счетчик импульсов, индикатор, ключ сброса, диоды, распределитель и переключатель режима работы.

Однако известное устройство имеет большую погрешность при измерении времени срабатывания реле.

Цель изобретения — повышение точности измерения времени срабатывания реле.

Поставленная цель достигается тем, что в устройство для испытания реле, содержащее генератор низкой частоты, выход которого подключен к обмотке исследуемого реВзамен ранее изданноео ле, нормально разомкнутые контакты которого соединены: один — с шиной положительного потенциала источника напряжения питания, а другой — с входом

5 «останов» счетчика импульсов, счетный вход которого подключен к первому выходу переключателя высокочастотных импульсов, выход переполнения счетчика импульсов соединен через переключатель

10 режима работы с первым входом ключа сброса; выходы счетчика импульсов поразрядно подключены к соответствующим входам индикатора, управляющий вход которого подключен к первому выходу распре15 делителя; вход переключателя высокочастотных импульсов подключен к выходу генератора высокочастотных импульсов, и диод, дополнительно введены нуль-индикатор, счетчик импульсов и дифференцпрую20 щая RC-цепь, подключенная между вторым выходом распределителя и входом «сброс» счетчика импульсов, нуль-индикатор подключен между выходом генератора низкой частоты и вторым входом ключа сброса, 25 выход которого подключен к первым управляющим входам распределителя и переключателя высокочастотных импульсов, первый и второй выходы которого соединены

603915

Т.

2(а, + nq) 15

20 соответственно с входами «сброс» и «счет» дополнительного счетчика импульсов, первый и второй выходы которого соединены с вторыми управляющими входами соответственно переключателя высокочастотных импульсов и распределителя, катод диода подключен к первому выходу распределителя, анод — к входу «останов» счетчика импульсов, а вход распределителя соединен с шиной положительного потенциала источника напряжения питания.

На чертеже показана принципиальная электрическая схема предлагаемого устройства для испытания реле.

Устройство для испытания реле содержит исследуемое реле 1, генератор 2 низкочастотных импульсов, генератор 3 высокочастотных импульсов, переключатель 4 высокочастотных импульсов, счетчики 5 и б импульсов, распределитель 7, ключ 8 сброса, нуль-индикатор 9, дифференцирующая

RC-цепь 10, индикатор 11, переключатель

12 режима работы, диод 13.

Устройство для испытания реле работает следующим образом.

При определении времени срабатывания реле от генератора 2 низкочастотных импульсов на реле 1 поступает напряжение с автоматически снижающейся частотой. В момент прохождения этого напряжения через ноль на выходе нуль-индикатора 9 возникает импульс, проходящий через замкнутый ключ 8 сброса на один из входов управления переключателя 4 высокочастотных импульсов, в результате чего импульсы высокой частоты поступают на вход «счет» счетчика 5.

При заполнении счетчика 5 переключатель 4 высокочастотных импульсов переключается, а импульсы высокой частоты с выхода генератора 3 начинают поступать на вход «счет» счетчика б. Если до появления следующего импульса на выходе нульиндикатора 9 реле не сработает, то цикл повторяется снова.

Когда частота генератора 2 снизится до значения уставки, счетчик 6 по окончании отсчета заданного числа импульсов выдает сигнал, проходящий через замкнутый переключатель 12 режима работы на ключ

8 сброса. Ключ 8 сброса размыкается. Отсчет импульсов счетчиком б идет до момента срабатывания исследуемого реле, при этом счетчик 6 прекращает счет и через диод 13 включается индикатор 11, Бремя срабатывания исследуемого реле определяется по формуле

t, =(и, +п,)Т, где t«ð — время срабатывания реле;

tl> — емкость счетчика 5;

n> — число импульсов, зарегистрированных счетчиком б;

Т вЂ” период высокочастотных импульсов.

В режиме измерения частоты собственного генератора 2 низкочастотных импульсов переключатель 12 режима работы разомкнут, частота генератора 2 не меняется, а счетчик 6 фиксирует в каждом полупериоде одно и то же число импульсов и. Частота генератора 2 низкочастотных импульсов определяется по формуле

Таким образом, устройство позволяет измерять время срабатывания реле, начиная с того полупериода, когда частота генератора низкочастотных импульсов становится равной установке, что повышает точность измерения.

Формула изобретения

Устройство для испытания реле, содержащее генератор низкой частоты, выход которого подключен к обмотке исследуемого реле, нормально разомкнутые контакты которого соединены: один — с шиной положительного потенциала источника напряжения питания, а другой — с входом «останов» счетчика импульсов, счетный вход которого подключен к первому выходу переключателя высокочастотных импульсов, выход переполнения счетчика импульсов соединен через переключатель режима работы с первым входом ключа сброса; выходы счетчика импульсов поразрядно подключены к соответствующим входам индикатора, управляющий вход которого подключен к первому выходу распределителя; вход переключателя высокочастотных импульсов подключен к выходу генератора высокочастотных импульсов; и диод, отличающееся тем, что, с целью повышения точности измерения времени срабатывания реле, дополнительно введены нуль-индикатор, счетчик импульсов и дифференцирующая RC-цепь, подключенная между вторым выходом распределителя и входом «сброс» счетчика импульсов, нуль-индикатор подключен между выходом генератора низкой частоты и вторым входом ключа сброса, выход которого подключен к первым управляющим входам распределителя и переключателя высокочастотных импульсов, первый и второи выходы которого соединены соответственно с входами «сброс» и «счет» дополнительного счетчика импульсов, первый и второй выходы которого соединены с вторыми управляющими входами соответственно переключателя высокочастотных импульсов и распределителя, катод диода подключен к первому выходу распределителя, анод — к входу «останов» счетчика импульсов, а вход распределителя соединен с шиной положптельного потенциала источника напряжения питания.
