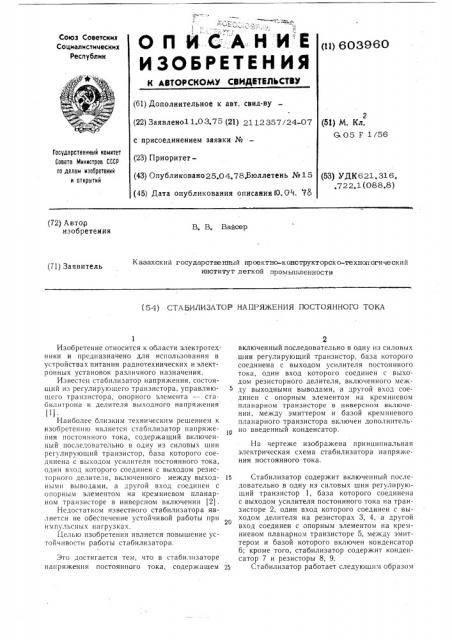

О П И С..А Н И Е

ИЗОБВЕТЕНИЯ

Союз Советских

Социалистических

Республик (и)603960

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено11.03.75 (21) 2112357/24 07 с присоединением заявки Ме (23) Приоритет— (43) Опубликовано25.04.78,рюллетень Ме15 (45) Дата опубликования описания(0.0 (. 70

2 (51) M. Кл.

G, 05 F 1/56

Государственный комитет

Совета Министров СССР

llo делам изооретений и открытий (53) УДК621.316. ,722.1 (088.8) (72) Автор изобретения

В. В. Вайсер

Казахский государственный проектно-конструкторско-технологический институт легкой промышленности (71) Заявитель (54) СТАБИЛИЗАТОР НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА

Изобретение относится к области электротехники и предназначено для использования в устройствах питания радиотехнических и электронных установок различного назначения.

Известен стабилизатор напряжения, состоящий из регулирующего транзистора. управляющего транзистора, опорного элемента — стабилитрона и делителя выходного напряжения

11)

Наиболее близким техническим решением к изобретению является стабилизатор напряжейия постоянного тока, содержащий включенный последовательно в одну из силовых шин регулирующий транзистор, оаза которого соединена с выходом усилителя постоянного тока, один вход которого соединен с выходом резисторного делителя, включенного между выходными выводами, а другой вход соединен с опорным элементом на кремниевом планарном транзисторе в инверсном включении (21.

Недостатком известного стабилизатора является не обеспечение устойчивой работы при импульсных нагрузках.

Целью изобретения является повышение устойчивости работы стабилизатора.

Это достигается тем, что в стабилизаторе напряжения постоянного тока, содержащем

2 включенный последовательно в одну из силовых шин регулирующий транзистор, база которого соединена с выходом усилителя постоянного тока, один вход которого соединен с выхо дом резисторного делителя, включенного меж> ду выходными выводами, а другой вход соединен с опорным элементом на кремниевом планарном транзисторе в инверсном включении, между эмиттером и базой кремниевого планарного транзистора включен дополнительно введенный конденсатор.

На чертеже изображена принципиальная электрическая схема стабилизатора напряжения постоянного тока.

1а Стабилизатор содержит включенный последовательно в одну из силовых шин регулирующий транзистор 1, база которого соединена с выходом усилителя постоянного тока на транзисторе 2, один вход которого соединен с выходом делителя на резисторах 3, 4, а другой вход соединен с опорным элементом на кремниевом планарном транзисторе 5, между эмиттером и базой которого включен конденсатор

6; кроме того, стабилизатор содержит конденсатор 7 и резисторы 8, 9.

25 Стабилизатор работает следующим образом

603960

>necmaE

Составитель С. Горбачева

Техред О. Луговая Корректор А. Гриценко

Тираж 033 Подписное

Редактор Д. Пинчук

Заказ 2086/39

11ИИИПИ Государственного комитета Совета Министров ССCP по делам изобретений и открытий

I l 3035, Москва, Ж-35, Рауьцская наб., д. 4(5

Филиал П11П «Г!атент», г. Ужгород, ул. Проектная, 4

При уменьшении выходного напряжения уменьшается ток через резистор 8 и опорный элемент-транзистор 5, что вызывает повышение потенциала на коллекторе транзистора 5 и эмиттере транзистора 2, на базу которого через делитель на резисторах 3, 4 передается уменьшение выходного напряжения. Транзистор 2 подзапирается, что приводит к большему открыванию регулирующего транзистора, и напряжение на выходе стабилизатора увеличивается до прежнего уровня. Конденсатор 6, подключенный параллельно переходу база-эмиттер транзистора 5, и конденсатор 7, подключенный параллельно выходным клеммам стабилизатора, служат для предотвращения релаксационных колебаний выходного напряжения при выходном сопротивлении близком к нулю. В качестве лавинно-рекомбинационного транзистора 5 могут быть использованы выпускаемые. серийно промышленностью кремниевые дрейфовые планарные транзисторы типов КТ 306, КТ 315, КТ

316, КТ 319, КТ 342 и др.

Формула изобретени»

Стабилизаторы напряжения постоянного тока, содержащий включенный последовательно в одну из силовых шин регулирующий транзистор, база которого соединена с выходом усилителя постоянного тока, один вход которого соединен с выходом резисторного делителя, включенного между выходными выводами, а другой вход соединен с опорным элементом на кремниевом планарном транзисторе в инверсном включении, отличающийся тем, что, с целью повышения устойчивости стабилизатора, между эмиттером и базой кремниевого планарного транзистора включен дополнительно введенный конденсатор.

Источники информации, принятые во внимание при экспертизе:

1. Карпов В. И. Полупроводниковые компенсационные стабилизаторы напряжения и тока.

М., «Энергия», 1967, с. 36, рис. 22.

2. Патент ФРГ № 1538420, кл. 42 ч 1/56, 1972.
