Импульсный стабилизатор постоянных разнополярных напряжений

Импульсный стабилизатор постоянных разнополярных напряжений

Иллюстрации

Показать все

Реферат

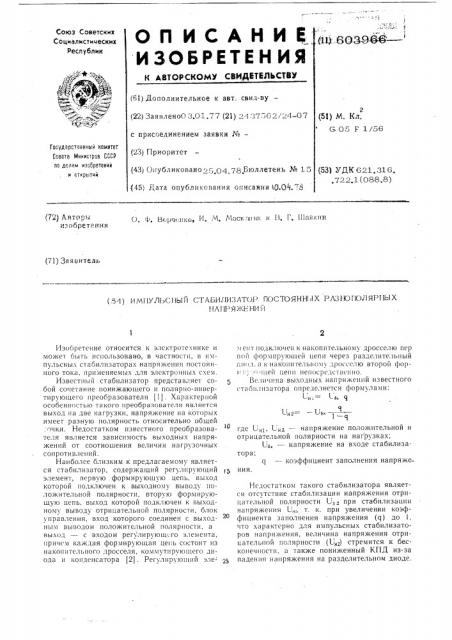

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (ц -69з94@ (т>1) Дополнительное к авт. свид-ву (22) Заяттлено0 3.01.77 (21) 21 37562/24 — 07 с присоединением заявки № (23) Г1риоритет

2 (51) M. Кл.

C 05 F 1/56

Государственный хомнтет

Совета Мчнчстрсв СССР пп делам нвпоретенчй н пткрытчй (43) Опубликовано . 5 0g 78 Бюллетень № 15 (45) Дата опубликования описания 19.911. 3 (53) УДК 621.316. .722.1 (088,8) (72) Авторы изобретения

О. Ф, Во1тчт тп;о, И, М, Маскготтгк и В. Г, !1!айкттн (71) 3в явитель (5 !) ИМ!!УЛЬО! !Ы1! СТАЬИЛИЗЛТОР ПОСТОЯНН! IX РЛЗ11ОГ!ОЛЯР11ЫХ

11ЛГПЗЯЖ)-.НИ !

Изобретение относится к электротехнике и может быть использовано, в частности, в импульсных стабилизаторах напряжения постоянного тока, йрименяемтнх тля электронных схем.

Известный стабилизатор представляет собой сочетание понижающего и полярно-инвертирующего преобразователя (!). Характерной особенностью такого преобразователя является выход на две нагрузки, напряжение на которых имеет разнуто полярность относительно общей . очки. Недостатком известного преобразователя является зависимость выходных напряжений от соотношения величин нагрузочных сопротивлений.

Наиболее близким к предлагаемому является стабилизатор, содержаший регулирующий элемент, первую форм ируюшую цепь, выход которой подключен к выходному выводу положительной полярности, вторую формирующую цепь, выход которой подключен к выходному выводу отрицательной полярности, блок управления, вход которого соединен с выходным выводом положительной полярности, а выход — — с входом регулируюш го элемента, причем каждая формирующая цепь состоит из накопительного дросселя, кохтмутирукищего диода и конденсатора (2). Регулирующий эле- 2 мент подключен к накопительному дросселю пер вой формируюшей цепи через разделительный, ;II!)!, а к пако тительном дрогec;llo второй фора г; «нтей цепи непосредственно.

Be,ø÷èHà выходных напряжений известного стаоилизатора определяется формулами:

1- н. = 1- В> Ч

1- н г =

Ч

Ч где U;!!, 1:нг — напряжение положительной и отрицательной полярности на нагрузках;

U>!„ — напряжение на входе стабилизатора;

q — коэффициент заполнения напряжения.

Недостатком такого стабилизатора является отсутствие стабилизации напряжения отрицательной полярности U,;g при стабилизации напряжения 1 „,, т. к. при увеличении коэффициента заполнения напряжения (q) до !. что характерно для импульсных стабилизаторов напря>кения, величина напряжения отрицательной полярности (! нг) стремится к бесконечности, а также пониженный КПД из-за падения напряжения на разделительном диоде.

603966

Форлула изобретения

Подиисиос

Тираж 1033

Г1ИИИГ!И Заказ 2086/39

Филиал ППП «1!атсит», и. Ужиof)o f, v. Прос к1 а . 1

Целью изобретения является повышение

КПД стабилизатора и стабилизация напряжения отрицательной полярности.

Поставленная цель достигается тем, что в импульсном стабилизаторе постоянных разнополярных напряжений, содержащем регулирующий элемент, первую формирующую цепь, выход которой подключен к выходному выводу положительной полярности, вторую формируюшу1о цепь, выход которой подключен к выходному выводу отрицательной полярности, блок управления, вход которого соединен с выходным выводом положительной полярности, а выход с входом регулирующего элемента, причем каждая формирующая цепь состоит из накопительного дросселя, коммутируюшего диода и конденсатора, регулируюший элемент подключен к накопительному дросселю первой формирующей цепи непосредственно, а к накопительному дросселю второй формирующей цепи через дополнительно введенный конденсатор.

Включение дополнительного конденсатора позволяет обеспечить стабилизацию напряжения отрицательной полярности. При этом увеличивается КПЛ стабилизатора за счет уменьшения потерь мощности в разделительном диоде.

На чертеже представлена принципиальная электрическая схема предлагаемого стабилизатора.

Стаоцлизатор содержит регулируюший элемент I, выход которого подключен к накопительному дросселю 2 первой формирующей цепи 3 непосредственно, а к накопительному дросселю 4 второй формируюшей цепи 5 через дополнительный конденсатор 6. Кроме указанных накопительных дросселей первая и вторая формируктцше цепи содержат коммутируюшие диоды 7, 8 и конденсаторы 9, 10 соответственно. Управление регулирующим элементом осуществляется блоком управления 11. Выход первой формируюшей цепи подключен к нагрузке

12, а выход второй формируюшей цепи — к нагрузке 13.

Стабилизатор работает следующим образом

При открытом регулирующем элементе 1 происходит накопление энергии в дросселях 2, 4 от напряжения U,„.

При закрытом регулирующем элементе 1 энергия, накопленная в дросселс 2 и конденсаторе 9, через коммутируюший диод 7 передается в нагрузку 12, обеспечивая напряжение U, Энергия, накопленная в дросселе 4 и конденсаторе 6 через, коммутирующий диод 8 передается в конденсатор 10 и нагрузку 13, обеспечивая напряжение Ц„

При этом величины напряжений U„f, 1.;ла определяются формулами;

U,„— UII, q

U„z = U „с1 — U

Таким образом, в предлагаемом стабилиза15 торе получаются два разнополярных стабилизированных напряжения, причем изменение напряжения сети или климатических факторов приводит к изменению выходных напряжений в одинаковой фазе, что позволяет использовать обратную связь только с одного выхода.

Импульсный стабилизатор постоянных раз25 цополярных напряжений, содержащий регулируюший элемент, первую формирующую цепь, BhfXOzI KOTOpOH подключен K BI3IXOJHOMX ду положительной полярности, вторую формируюшую цепь, выход которой подключен к выходному выводу отрицательной полярности, блок управления, вход которого соединен с выходным выводом положительной полярности, а выход — с входом регулирующего элемента, причем каждая формирующая цепь состоит из накопительного дросселя, коммутируюшеg$ го диода и конденсатора, отличтои ийся тем, что, с целью повышения КПД стаоилизатора и стабилизации напряжения отрицательной Ifoлярности, регулирующий элемент подключен к накопительному дросселю первой формирующей цепи непосредственно, а к накошггельно4О му дросселю второй формирую1цей цепи через дополнительно введенный конденсатор.

Источники информации, принятые во внима ние при экспертизе:

1. Патент Франции ¹ 1434958, кл. G 05 F 1/56, 1966.

2. Авторское свидетельство СССР № 437056, М. 1с,л. G 05 F 1/56, 1974.
