Устройство для контроля чередования фаз в трехфазной сети

Устройство для контроля чередования фаз в трехфазной сети

Иллюстрации

Показать все

Реферат



па;ен, но 1е;.ни-.есугая е блие. е..а t,"l E А

Союз Советских

Социал исти иеских

Ресяубиик

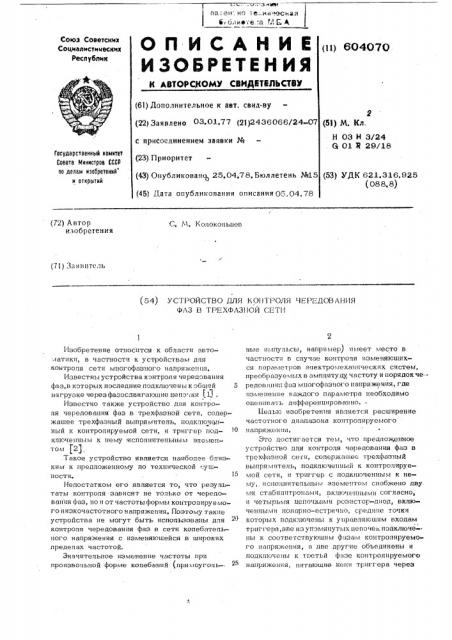

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свил-ву (22) Заявлено 03.01.77 (21)2436066/24 07 с присоединением заявки № (23) Приоритет (43) Опубликованс 25.04,78. Бюллетень №15 (45) Дата опубликования описания05,04.78 (>>) 604070 (5!) М. Кл.

Н 03 Н 3/24

5 01 М 29/18

Государственный коинтет

Совета Мннистроа СССР оо делаы нэооретений

Н OTKPb)TMM (53) УДК 621.316.925 (088,8) (72) Автор изобретения

С, И. Коноко>)ьцев (7j) ЗаиHитель (54} уст) ойство для коип-о)1л чер дселиил

ФАЗ B ТРЕХФАЗИОЙ СЕТИ

Изобретение относится к области авто:-{ атики> В частнОсти к устрОйствам .ппя контроля сети многофазного напряжепня.

Известны устройства контроля чередования фаз,в которых последние подключены к общей 5 нагрузке черезфазосдвигающие цепо >ки )„11 .

Известно также устройство для контроля чередования фаз в трехфазной сети, содержашее трехфазный выпрямитель, подключ лный к контролируемой сети, и триггер подкпючсиным к нему .исполнительным элементом (23

Такое устройство является наиболее близким к предложенному по технической "..ущности, 15

Недостатком его является то, что результаты контроля зависят не только от чередования фаз, но и от частоты формы коятропируемоГО низко -IBGTQTH01" HBIIPHKe)J)III, ПозтомУ такие устройства «е могут быть использованы дпя 2<1 контроля чередования фаз в сети колебательного напряжения с изменяющейся в широких пределах частотой.

Значительное изменение частоты при произвольной форме колебаний (прямоугольные ис)пульсы, например} имеет место в частности в случае контроля изменя)сшихся параметров епектромеханических систем, преобразуем)>)х в амплитуду частоту и порядок чередовдиип фаз мцог офазного напряжения, где иa«JBHe)I))e каждого параметра необходимо

Оценивать дифференцированно.).1елью изобретения яв)ьчется расширение частотного диапазона контропируе;, напряжения, Это достигается тем, что предло)ке)п)ое устройство для контроля чередования фаз в трехфазнОЙ саги, сОлержа)нее трехфазный выпрямитель, подключенный к контролируемой сети, и триггер с подключенным к нему, исполнительным элементом снабжено дву мя ста>5илитр>Онам)1> Вкп)очепп)>)ми сог IBGHQ> и четырьмя цепочками резистор-диод, включенными попа>рно-встречно, средние ТОчки которых подкшочены к управля)ошим входам триггера,две из упо>мяпутых цепочек подключены к соответству)ошим фазам контролируемого напряжения, а две другие объединены и подключены к тпетьй фазе контролируемого напряжения, питающие цепи триггера через

60407 0 упомянутые стабилитроны подключены к трехфазному выпрямителю и нейтрали трех» фазной сети, которая соединена также через резисторы с управляющими входами триггера, 5

На чертеже показана принципиальная алек.

-трическая схема предложенного устройства.

Оно содержит кленовы 1, 2, 3 для подключе ния контролируемого трехфазного напряжения.

Трехфаазный в рямитепь содер т íÐìí- 1О тельные диоды 4-6, гасящие резисторы

7 9 абилитроны 10-11, диод 12-15 и резисторы 16-19. Триггер содержит транзисторы 20-21 резисторы 22-27, ускоряющие конденсаторы 28-29, клеммы 30-31 для подключения исполнительного элемента.

При подключении к клеммам 1-3 всех фаз контролируемой сети последовательно открываются диоды 4-6 и через стабилитроны 10-11 протекает постоянный ток„

Напряжение, снимаемое со стабипитрона

10, используется для питания триггера. Нап. ряжение,снимаемое со стабилитрона 11, создает положительное смещение, необходимое для запирапия одного иэ плеч триггера. 25

При положительной полярности переменного напряжения в фазе 1 запирающее напряжение через резисторы 17,16 и открытые диоды 12,13 подводится к базам транзисторов

20,21. Сопротивление резисторов 16,17 дооао таточно мало, поэтому оба транзистора лри возрастании напряжения в фазе 1 до уровня

Е,л оказывается запертым.

Пройдя амплитудное значение, положитель ное напряжение в фазе 1 уменьшается. Если З порядок чередования фаз правильный, в момент, когда напряжение в фазе 1 уменьшается до уровня Е >дп, напряжение в фазе 2 имеет положительную полярность и возрастает, а напряжение а фазе 3 имеет отрицатель 40 ную полярнотсть. При атом диод 15 оказывается запертым, а через открытый диод

14 и резистор 18 положительное смешение подводится к базе транзистора 21, Транзисторы имеют приблизительно одинаковый 45 порог открывания, поэтому в процессе уменьшения напряжения в фазе 1 первым открывается транзистор 20. Происходит опрокидывание триггера, в результате которого транзистор 21 оказывается запертым, а транзистор 20 открытым, Это состояние сохраняется и после изменения полярности напряжения в фазах 2, 3 так как сопротивление резисторов 18, 18 достаточно велико, вследствие чего изменение напряже55 ний в фазах 2,3 не может вызывать опрокидывания триггера, При последующем возрастании положительного напряжения в фазе 1 оба транзистора оказываются запертыми, и цикл повторяется, Если порядок чередования фаз неправил ! ный, в момент, когда напряжение в фазе 1 уменьшается до уровня E напряжеЯОИ1! ние в фазе 3 имеет положительную полярность и возрастает, а напряжение в фазе

2 имеет отрицательную полярность. Поэтому после опрокидывания триггера транзистор.

20 оказывается запертым, а транзистор 21 открытым. Зто состояние сохраняется до момента, когда положительное напряжение в фазе 1 возрастает до уровня Е п,, после чего оба транзистора запираются, и цикл повторяется.

В случае обрыва одной фазы напряжение на выходе трехфазного выпрямителя приобретает импульсный характер, а при обрыве

1 двух и более фаз - схема обесточивается, Таким образом, при исправной контролируемой сети транзистор 21 заперт к выходным клеммам 30-31 подводится посто-, янное напряжение близкое по уровню к Eg„

При нарушении порядка чередования фаз" либо при обрыве фазы, либо при наличии двух указанных причин, напряжение, подводимое к выходным клеммам 30-31, становит ся импульсным.

При обрыве двух или более фаэ — выходное напряжение отсутствует, Предложенное устройство некритично к частоте контролируемого напряжения. Укаэанная частота может быть сколь угодно низкой, а предел ее увеличения лимитируется быстродействием триггера и практически при использовании, например, полупроводни ковых интегральных микросхем составляет единицы-десятки мегагерц. Благодаря этому свойству устройство может быть широко использовано в специальной контрольной аппаратуре, Формула изобретения

У стройство для контроля чередов аи ия фаз в трехфазиой сети, содержащее трехфазный выпря м! ительродключеняый к контролируемой сети, и триггер с подключенным к нему исполнительным. элементом, о т л ич а ю ш е е с я тем, что, с целью расширения частотного диапазона контролируемого напряжения, оно снабжено двумя стабилитронами, включенными согласно, и четырьмя цепочками резистор-диод, включенными попарно-встречно, средние точки которых подключены к управляющим входам триггера, две иэ упомянутых цепочек подключены к со ответствующи м фаза м контрол ируе мого напряжения, а две другие объединены и подключены к третьей фазе контролируемого напряжения, питающие цепи триггера через

80407 0

Составитель Т. Шеголькова

Редактор Е, .Кравлова Техред Н, Бабурка Корректор А.Лакида

Заказ 2 1 08/4 5 Тираж 892 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филипа ППП "Патент», r. Ужгород, ул, Проектная, 4 с упомянутые стабилитроны подключены к трехфазному выпрямителю и нейтрали трехфазной сети, которан соединена также через резисторы с управляюшими входами триггера.

Источники информации, принятые во внимание при экспертизе: .1. Патент США № 3727103, 1973.

2, Авторское свидетельство СССР

¹ 515202, Н 02 Н 3/24, 1974,
