Реферат



пц 604566

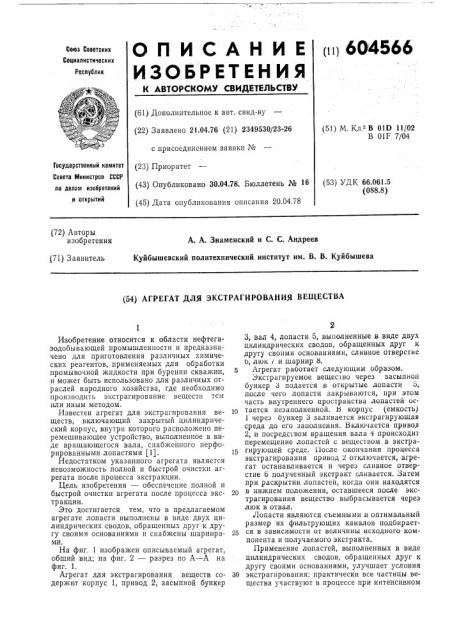

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик. (61) Дополнительное к авт. свид-ву (22) Заявлено 21.04.76 (21) 2349530/23-26 с присоединением заявки М (23) Приоритет (43) Опубликовано 30.04.78. Бюллетень J4 16 (45) Дата опубликования описания 20.04.78 (51) М. Кл.z В 01D 11/02

В 01F 7/04

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 66.061.5 (088.8) (72) Авторы изобретения

А. А. Знаменский и С. С. Андреев

Куйбышевский политехнический институт им. В. B. Куйбышева (71) Заявитель (54) АГРЕГАТ ДЛЯ ЭКСТРАГИРОВАНИЯ ВЕЩЕСТВА

Изобретение относится к области нефтегазодобывающей промышленности и предназначено для приготовления различных химических реагентов, применяемых для обработки промывочной жидкости при бурении скважин, и может быть использовано для различных отраслей народного хозяйства, где необходимо производить экстрагирование веществ тем или иным методом, Известен агрегат для экстрагирования веществ, включающий закрытый цилиндрический корпус, внутри которого расположено перемешивающее устройство, выполненное в виде вращающегося вала, снабженного перфорированными лопастями (11.

Недостатком указанного агрегата является невозможность полной и быстрой очистки агрегата после процесса экстракции.

Цель изобретения — обеспечение полной и быстрой очистки агрегата после процесса экстракции.

Это достигается тем, что в предлагаемом агрегате лопасти выполнены в виде двух цилиндрических сводов, обращенных друг к другу своими основаниями и снабжены шарнирам,и.

На фиг, 1 изображен описываемый агрегат, общий вид; на фиг. 2 — разрез по А — А на фиг. 1.

Агрегат для экстрагирования веществ содержит корпус 1, привод 2, засыпной бункер

3, вал 4, лопасти 5, выполненные в виде двух цилиндрических сводов, обращенных друг к другу своими основаниями, сливное отверстие

b, люк 7 и шарнир 8.

Агрегат работает следующим образом.

Экстрагируемое вещество через засыпной бункер 3 подается,в открытые лопасти 5, после чего лопасти закрываются, при этом часть внутреннего пространства лопастей ос. тается незаполненной. В корпус (емкость)

1 через бункер 3 заливается экстрагирующая среда до его заполнения. Включается привод

2, и посредством вращения вала 4 происходит перемещение лопастей с веществом в экстра

15 гирующей среде. После окончания процесса экстрагирования привод 2 отключается, агрегат останавливается и через сливное отверстие 6 полученный экстракт сливается. Затем при раскрытии лопастей, когда они находятся в нижнем положении, оставшееся после экстрагирования вещество выбрасывается через люк в отвал.

Лопасти являются съемными и оптимальный размер их фильтрующих каналов подбирается в зависимости от величины исходного компонента и получаемого экстракта.

Применение лопастей, выполненных в виде цилиндрических сводов, обращенных друг к другу своими основаниями, улучшает условия

30 экстрагирования: практически все частицы вещества участвуют в процессе при интенсивном

G04566 фиг,f

А-А фиг,2

Составитель И. Ненашева

Тсхред Л. Гладкова

Редактор Т. Пилипенко

Корректоры: Л. Денискина и Л. Орлова

Заказ 585/4 Изд, № 405 Тираж 964 Подписное

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 перемешивании компонентов. В результате получается более полная вытяжка экстракта из исходного материала. Наличие фильтрующей оболочки на лопастях способствует получению максимально очищенного экстракта и обеспечивает полную и быструю очистку агрегата от оставшегося после экстрагирования вещества. Таким образом, повышается производительность агрегата для экстрагирования веществ.

Формула изобретения

Агрегат для экстрагирования веществ, включающий закрытый цилиндрический корпус, внутри которого расположено перемешивающее устройство, выполненное в виде вращающегося вала, снабженного перфорированными лопастями, отличающийся тем, что, с целью обеспечения полной и быстрой очистки агрегата после процесса экстракции, лопасти выполнены в виде двух цилиндрических сводов, обращенных друг к другу своими основаниями, и снабжены шарнирами.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 178792, кл. В 01F 1/00, 1964.
