Машина для удаления сучьеы с валенных деревьев
Патент 604681
Авторы
Машина для удаления сучьеы с валенных деревьев
Иллюстрации
Реферат

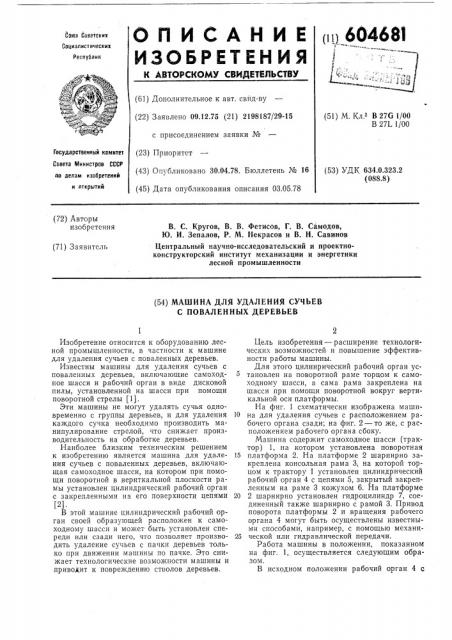

(F11 604681 т — -=. II
ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Реслублик
gf (61) Дополнительное к авт. свид-ву (22) Заявлено 09.12.75 (21) 2198187/29-15 с присоединением заявки № (51) М. Кл а В 27G 1/00
В 27L 1/00
Совета Министров СССР оо делам изобретений и открытий (43) Опубликовано 30.04.78. Бюллетень № 16 (45) Дата опубликования описания 03.05,78 (53) УДК 634.0.323.2 (088.8) (72) Авторы изобретения
В. С. Кругов, В. В. Фетисов, Г. В. Самодов, 1О. И. Зепалов, P. М. Некрасов и В. Н. Савинов
Центральный научно-исследовательский и проектноконструкторский институт механизации и энергетики лесной промышленности (71) Заявитель (54) МАШ И НА ДЛЯ УДАЛ ЕН ИЯ СУЧЬЕВ
С ПОВАЛЕННЫХ ДЕРЕВЬЕВ
Государственный комитет (23) Приоритет
Изобретение относится к оборудованию лесной промышленности, в частности к машине для удаления сучьев с поваленных деревьев.
Известны машины для удаления сучьев с поваленных деревьев, включающие самоходное шасси и рабочий орган в виде дисковой пилы, установленной на шасси при помощи поворотной стрелы (1).
Эти машины не могут удалять сучья одновременно с группы деревьев, и для удаления каждого сучка необходимо производить манипулирование стрелой, что снижает производительность на обработке деревьев.
Наиболее близким техническим решением к изобретению является машина для удаления сучьев с поваленных деревьев, включающая самоходное шасси, на котором при помощи поворотной в вериткальной плоскости рамы установлен цилиндрический рабочий орган с закрепленными на его поверхности цепями (2).
В этой машине цилиндрический рабочий орган своей образующей расположен к самоходному шасси и может быть установлен спереди или сзади него, что позволяет производить удаление сучьев с пачки деревьев только при движении машины по пачке. Это снижает технологические возможности машины и приводит к повреждению стволов деревьев, 2
Цель изобретения — расширение технологических возможностей и повышение эффективности работы машины.
Для этого цилинрический рабочий орган установлен на поворотной раме торцом к самоходному шасси, а сама рама закреплена на шасси при помощи поворотной вокруг вертикальной оси платформы.
На фиг. 1 схематически изображена маши10 на для удаления сучьев с расположением рабочего органа сзади; на фиг. 2 — то же, с расположением рабочего органа сбоку.
Машина содержит самоходное шасси (трактор) 1, на котором установлена поворотная
15 платформа 2. На платформе 2 шарнирно закреплена консольная рама 3, на которой торцом к трактору 1 установлен цилиндрический рабочий орган 4 с цепями 5, закрытый закрепленным на раме 3 кожухом 6. На платформе
20 2 шарнирно установлен гидроцилиндр 7, соединенный также шарнирно с рамой 3. Привод поворота платформы 2 и вращения рабочего органа 4 могут быть осуществлены известными способами, например, с помощью механи25 ческой или гидравлической передачи.
Работа машины в положении, показанном на фиг. 1, осуществляется следующим образом.
В исходном положении рабочий орган 4 с
6046Й
Составитель В, Захаров
Редактор Е. Дайч
Техред А. Камышникова
Корректор Е. Хмелева
Типография, пр. Сапунова, 2
Риг, 2
3 помощью гидроцилиндра 7 поднят. Трелевочный трактор с пачкой деревьев проезжает под ним в направлении, перпендикулярном оси базового трактора 1. Как только сучковая зона пачки окажется под рабочим органом, включается гидроцилиндр 7 и рама 3 опускается. Оператор обеспечивает поворот рамы 3
pо контакта цепей 5 рабочего органа 4 с пачкой. Перемещая пачку в указанном выше направлении при включенном рабочем органе 4, цепями 5 удаляют сучья с пачки деревьев на всей ее длине. Затем рама 3 поднимается в исходное положение, и машина готова для обработки следующей пачки деревьев.
При положении рабочего органа сбоку базового трактора — слева или справа, как это показано на фиг. 2, трелевочный трактор перемещает пачку деревьев в направлении, параллельном оси базового трактора 1 машины.
Далее все операции по удалению сучьев аналогичны описанным выше.
При боковом расположении рабочего органа 4 машина может перемещаться в направлении вершин пачки деревьев, сокращая тем
° самым время на ее обработку, Кроме того, при боковом расположении рабочего органа удаление сучьев с пачки может быть осуществлено ходом базового трактора 1. В этом случае пачка деревьев может лежать на земле и быть отцепленной от трелевочного трактора. При такой технологии сокращаются возможные межоперационные простои механизмов.
Данная конструкция машины для удаления сучьев с поваленных деревьев позволяет улучшить условия работы оператора, расширить технологические возможности машины и повысить эффективность ее работы, 10
Формула изобретения
Машина для удаления сучьев с поваленных деревьев, включающая самоходное шасси, на котором при помощи поворотной в вертикаль15 ной плоскости рамы установлен цилиндрический рабочий орган с закрепленными на его поверхности цепями, отл ич а юща яся тем, что, с целью расширения технологических возможностей и повышения эффективности
20 работы, цилиндрический рабочий орган установлен на поворотной раме торцом к самоходному шасси, а сама рама закреплена на шасси при помощи поворотной вокруг вертикальной оси платформы, 25 Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР №313674, кл. В 211 1/00, 1969.
2. Патент Канады № 964965, кл, 144 — 33, 30 1972.
Заказ 598/9 Изд. Мз 418
Тираж 655 Подписное
НПО Государственного комитета
Совета Министров СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
