Пространственная решетчатая плита покрытия зданий и сооружений

Пространственная решетчатая плита покрытия зданий и сооружений

Иллюстрации

Показать все

Реферат



P„g L

<щ 664936

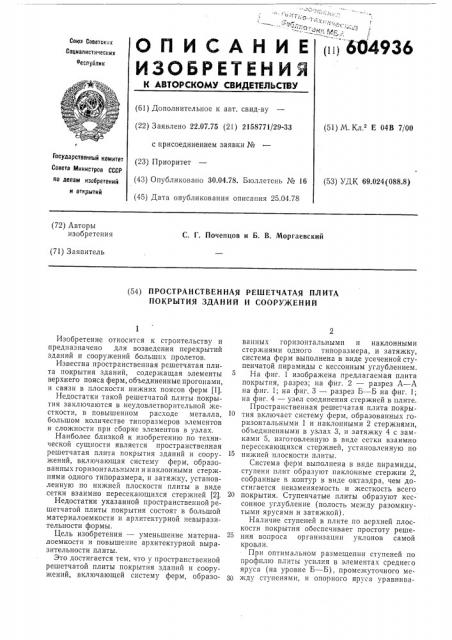

ОП ИСАНИ Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 22.07.75 (21) 2158771/29-33 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.04.78. Бюллетень № 16 (45) Дата опубликования описания 25.04.78 (51) М. Кл.2 Е 04В 7/00

Государственный комитет

Совета Министров СССР (53) УДК 69.024(088.8) на делам изобретении и открытий (72) Авторы изобретения

С, Г. Почепцов и Б. В. Моргаевский (71) Заявитель (54) ПРОСТРАНСТВЕННАЯ РЕШЕТЧАТАЯ ПЛИТА

ПОКРЫТИЯ ЗДАНИЙ И СООРУЖЕНИЙ

Изобретение относится к строительству и предназначено для возведения перекрытий зданий и сооружений больших пролетов.

Известна пространственная решетчатая плита покрытия зданий, содержащая элементы верхнего пояса ферм, объединенные прогонами, и связи в плоскости нижних поясов ферм (1).

Недостатки такой решетчатой плиты покрытия заключаются в неудовлетворительной жесткости, в повышенном расходе металла, большом количестве типоразмеров элементов и сложности при сборке элементов в узлах.

Наиболее близкой к изобретению по технической сущности является пространственная решетчатая плита покрытия зданий и сооружений, включающая систему ферм, образованных горизонтальными и наклонными стержнями одного типоразмера, и затяжку, установленную по нижней плоскости плиты в виде сетки взаимно пересекающихся стержней (2j.

Недостатки указанной пространственной решетчатой плиты покрытия состоят в большой материалоемкости и архитектурной невыразительности формы.

Цель изобретения — уменьшение материалоемкости и повышение архитектурной выразительности плиты.

Это достигается тем, что у пространственной решетчатой плиты покрытия зданий и сооружений, включающей систему ферм, образованных горизонтальными и наклонными стержнями одного типоразмера, и затяжку, система ферм выполнена в виде усеченной ступенчатой пирамиды с кессонным углублением.

На фиг. 1 изображена предлагаемая плита покрытия, разрез; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — разрез Б — Б на фиг. 1; на фиг. 4 — узел соединения стержней в плите.

Пространственная решетчатая плита покрытия включает систему ферм, образованных горизонтальными 1 и наклонными 2 стержнями, объединенными в узлах 3, и затяжку 4 с замками 5, изготовленную в виде сетки взаимно пересекающихся стержней, установленную по

15 нижней плоскости плиты.

Система ферм выполнена в виде пирамиды, ступени плит образуют наклонные стержни 2, собранные в контур в виде октаэдра, чем достигается неизменяемость и жесткость всего

20 покрытия. Ступенчатые плиты образуют кессонное углубление (полость между разомкнутыми ярусами и затяжкой).

Наличие ступеней в плите по верхней плоскости покрытия обеспечивает простоту решения вопроса организации уклонов самой кровли, При оптимальном размещении ступеней по профилю плиты усилия в элементах среднего яруса (на уровне Б — Б), промежуточного ме30 жду ступенями, и опорного яруса уравнива604936,7 г о

1 э

Фиг. 2

Составитель Л. Забегина

Редактор Т. Кузьмина

Техред Н. Рыбкина

Корректоры: Л. Орлова и 3. Тарасова

Риг. Ф

Типография, пр. Сапунова, 2 ются, что в результате дает снижение расчетных усилий в элементах плиты на бΠ— 70%.

Общий расход металла и его вес снижены в среднем на 40 — 50%.

Формула изобретения

Пространственная решетчатая плита покрытия зданий и сооружений, включающая систему ферм, образованных горизонтальными и наклонными стержнями одного типоразмера, и затяжку, установленную по нижней плоскости плиты в виде сетки взаимно пересекающихся стержней, отличающаяся тем, что, I с целью уменьшения материалоемкости и повышения архитектурной выразитсльности плиты, система ферм выполнена в виде усеченной ступенчатой пирамиды с ксссонным углуб5 лением.

Источники информации, принятые во внимание при экспертизе

1. Стрелецкий Н, С. Металлические конструкции, М., Стройиздат, 19б2, с. 482, 10 рис. XIV.7.

2. Трофимов В. И. Структурные конструкции. — «Энергетическое строительство», М., 1972, № 1, с. 11.
