Реферат

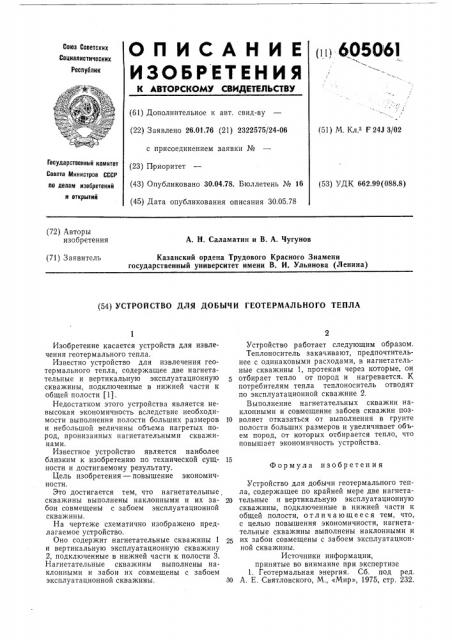

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВЫДЕТЕЛЬСТВУ 111 60506I

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 26.01.76 (21) 2322575/24-06 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.04.78. Бюллетень № 16 (45) Дата опубликования описания 30.05.78 (51) М. Кл.з F243 3/02

Государственный комитет

Совета Министров СССР (53) УДК 662.99(088.8) по делам изобретений и открытий (72) Авторы изобретения

А. Н. Саламатин и В. А. Чугунов

Казанский ордена Трудового Красного Знамени государственный университет имени В. И. Ульянова (Ленина) (71) Заявитель (54) УСТРОИ СТВО ДЛЯ ДОБЫЧИ ГЕОТЕРМАЛЬНОГО ТЕПЛА

Формула изобретения

Изобретение касается устройств для извлечения геотермального тепла.

Известно устройство для извлечения геотермального тепла, содержащее две нагнетательные и вертикальную эксплуатационную скважины, подключенные в нижней части к общей полости (1).

Недостатком этого устройства является невысокая экономичность вследствие необходимости выполнения полости больших размеров 10 и небольшой величины объема нагретых пород, пронизанных нагнетательными скважинами.

Известное устройство является наиболее близким к изобретению по технической сущ- 15 ности и достигаемому результату.

Цель изобретения — повышение экономичности.

Это достигается тем, что нагнетательные. скважины выполнены наклонными и их за- 20 бои совмещены с забоем эксплуатационной скважины.

На чертеже схематично изображено предлагаемое устройство.

Оно содержит нагнетательные скважины 1 25 и вертикальную эксплуатационную скважину

2, подключенные в нижней части к полости 3.

Нагнетательные скважины выполнены наклонными и забои их совмещены с забоем эксплуатационной скважины. 30

Устройство работает следующим образом.

Теплоноситель закачивают, предпочтительнее с одинаковыми расходами, в нагнетательные скважины 1, протекая через которые, он отбирает тепло от пород и нагревается. К потребителям тепла теплоноситель отводят по эксплуатационной скважине 2.

Выполнение нагнетательных скважин наклонными и совмещение забоев скважин позволяет отказаться от выполнения в грунте полости больших размеров и увеличивает объем пород, от которых отбирается тепло, что повышает экономичность устройства.

Устройство для добычи геотермального тепла, содержащее по крайней мере две нагнетательные и вертикальную эксплуатационную скважины, подключенные в нижней части к общей полости, отличающееся тем, что, с целью повышения экономичности, нагнетательные скважины выполнены наклонными и их забои совмещены с забоем эксплуатационной скважины.

Источники информации, принятые во внимание при экспертизе

1. Геотермальная энергия. Сб. под ред.

А. E. Святловского, N., «Мир», 1975, стр. 232.

605061

Составитель Г. Савватимский

Техред Н. Рыбкина

Корректор 3. Тарасова

Редактор Н. Богатова

Подписное

Типография, пр. Сапунова, 2

Заказ 1007)4 Изд, Кз 4б3 Тираж 992

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
