Реферат



()ц 605l54

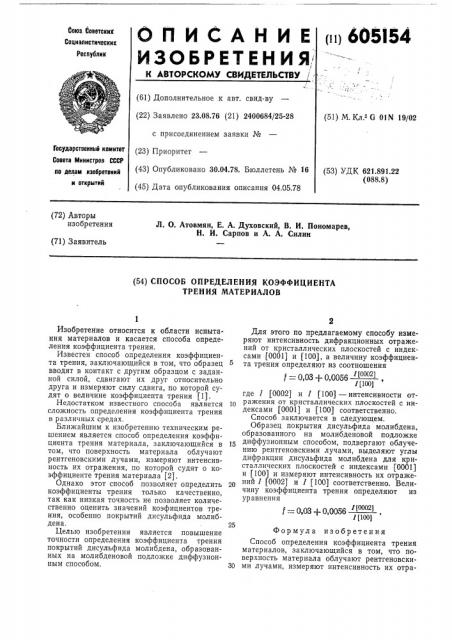

ОПИСАНИЕ

ИЗО БРЕТ ЕН И Я,.

Союз. 6оветскик

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 23.08.76 (21) 2400684/25-28 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.04.78. Бюллетень № 16 (45) Дата опубликования описания 04.05.78 (51) М. Кл. G 01N 19/02

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.891.22 (088.8) (72) Авторы изобретения

Л. О. Атовмян, Е. А. Духовский, В. И. Пономарев, Н. И. Сарпов и А. А. Силин (71) Заявитель (54) СПОСОБ ОПРЕДЕЛЕНИЯ КОЭФФИЦИЕНТА

ТРЕНИЯ МАТЕРИАЛОВ

1

Изобретение относится к области испытания материалов и касается способа определения коэффициента трения.

Известен способ определения коэффициента трения, заключающийся в том, что образец вводят в контакт с другим образцом с заданной силой, сдвигают их друг относительно друга и измеряют силу сдвига, по которой судят о величине коэффициента трения (1).

Недостатком известного способа является сложность определения коэффициента трения в различных средах.

Ближайшим к изобретению техническим решением является способ определения коэффициента трения материала, заключающийся в том, что поверхность материала облучают рентгеновскими лучами, измеряют интенсивность их отражения, по которой судят о коэффициенте трения материала (2).

Однако этот способ позволяет определить коэффициенты трения только качественно, так как низкая точность не позволяет количественно оценить значений коэфициентов трения, особенно покрытий дисульфида молибдена.

Целью изобретения является повышение точности определения коэффициента трения покрытий дисульфида молибдена, образованных на молибденовой подложке диффузионным способом.

Для этого по предлагаемому способу измеряют интенсивность дифракционных отражений от кристаллических плоскостей с индексами (0001) и (100), а величину коэффициента трения определяют из соотношения

t = 0,03+ 0,0056

1(100) где 1 (0002) и 1 (100) — интенсивности отражения от кристаллических плоскостей с индексами (0001) и (100) соответственно.

Способ заключается в следующем.

Образец покрытия дисульфида молибдена, образованного на молибденовой подложке диффузионным способом, подвергают облучению рентгеновскими лучами, выделяют углы дифракции дисульфида молибдена для кристаллических плоскостей с индексами (0001) и (100) и измеряют интенсивность их отражений 1 (0002) и 1 (100) соответственно. Величину коэффициента трения определяют из уравнения

j = 0,03+0,0056

1 (100) Формула изобретения

Способ определения коэффициента трения материалов, заключающийся в том, что поверхность материала облучают рентгеновски30 ми лучами, измеряют интенсивность их отра605154

Составитель Н. Алексеев

Редактор О. Юркова Техред Н. Рыбкина Корректоры: Л. Орлова и Е. Мохова

Заказ 505/14 Изд. № 383 Тираж 1122 Подписное

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 жения, по которой судят о коэффициенте трения материала, отличающийся тем, что, с целью повышения точности определения коэффициента трения покрытий дисульфида молибдена, образованных на молибденовой подложке диффузионным способом, измеряют интенсивность дифракционных отражений от кристаллических плоскостей с индексами (0001) и (100), а величину коэффициента трения определяют из соотношения

f =0,03+0,0056

1 (1001

4 где 1 (0002) и I (100) — интенсивности m ражения от кристаллических плоскостей с индексами (0001) и (100) соответственно.

5 Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 256325, кл. G 01N 19/02, 1965.

2. Рыбакова Л. М., Куксенова Л. С. Ис10 следования структуры тонких слоев поверхностей трения. Машиностроение, 1973, № 3, с. 57.
