Реферат



пц 605155

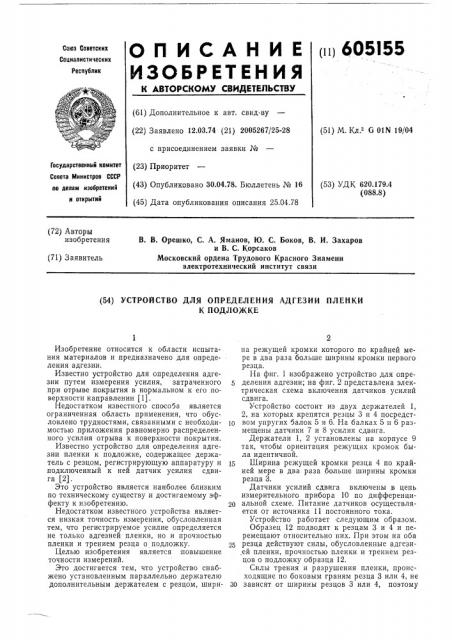

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 12.03.74 (21) 2005267/25-28 с присоединением заявки № (51) M. Кл. G 01N 19/04

Совета Министров СССР по делам изобретений и открытий (53) УДК 620.179.4 (088.8) (43) Опубликовано 30.04.78. Бюллетень № 16 (45) Дата опубликования описания 25.04.78 (72) Авторы изобретения

В. В. Орешко, С. А. Ямаиов, Ю. С. Боков, В. И. Захаров и В. С. Корсаков

Московский ордена Трудового Красного Знамени электротехнический институт связи (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ АДГЕЗИИ ПЛЕНКИ

К ПОДЛО)ККЕ

ГосУааРствекный комитет (23) Приоритет

Изобретение относится к области испытания материалов и предназначено для определения адгезии.

Известно устройство для определения адгезии путем измерения усилия, затраченного при отрыве покрытия в нормальном к его поверхности направлении (11.

Недостатком известного способа является ограниченная область применения, что обусловлено трудностями, связанными с необходимостью приложения равномерно распределенного усилия отрыва к поверхности покрытия.

Известно устройство для определения адгезии пленки к подложке, содержащее держатель с резцом, регистрирующую аппаратуру и подключенный к ней датчик усилия сдвига (2).

Это устройство является наиболее близким по техническому существу и достигаемому эффекту к изобретению.

Недостатком известного устройства является низкая точность измерения, обусловленная тем, что регистрируемое усилие определяется не только адгезией пленки, но и прочностью пленки и трением резца о подложку.

Целью изобретения является повышение точности измерений.

Это достигается тем, что устройство снабжено установленным параллельно держателю дополнительным держателем с резцом, ширина режущей кромки которого по крайней мере в два раза больше ширины кромки первого резца.

На фиг. 1 изображено устройство для определения адгезии; на фиг. 2 представлена электрическая схема включения датчиков усилий сдвига.

Устройство состоит из двух держателей 1, 2, на которых крепятся резцы 3 и 4 посредст1ð вом упругих 5алок 5 и 6. На балках 5 и 6 размещены датчики 7 и 8 усилия сдвига.

Держатели 1, 2 установлены на корпусе 9 так, чтобы ориентация режущих кромок была идентичной.

15 Ширина режущей кромки резца 4 по крайней мере в два раза больше ширины кромки резца 3.

Датчики усилий сдвига включены в цепь измерительного прибора 10 по дифференциальной схеме. Питание датчиков осуществляется от источника 11 постоянного тока.

Устройство работает следующим образом.

Образец 12 подводят к резцам 3 и 4 и перемещают относительно них. При этом на оба резца действуют силы, обусловленные адгезией пленки, прочностью пленки и трением резцов о подложку образца 12.

Силы трения и разрушения пленки, происходящие по боковым граням резца 3 или 4, не

Зр зависят от ширины резцов 3 или 4, поэтому

605155 д 11 ,ОП ЕЗ Риз. 1 б ф ) Составитель Н. Алексеев

Техред Н. Рыбкина

Корректоры: Т. Добровольская и О. Тюрина

Редактор Т. Морозова

Заказ 584/17 Изд. № 404 Тираж 1122 Подписное

НПО Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 5К-35, Раушская наб., д, 4/5

Типография, пр. Сапунова, 2 при включении датчиков 7 и 8 по указанной дефференциальной схеме составляющие их сигналов, обусловленные силами разрушения пленки, взаимно компенсируются, и на выходе измерительного прибора регистрируется сигнал, обусловленный только разницей в ширине режущих кромок резцов и силами адгезии.

Формула изобретения

Устройство для определения адгезии пленки к подложке, содержащее держатель с резцом, регистрирующую аппаратуру и подключенный к ней датчик усилий сдвига, о т л и ч а ю щ е ес я тем, что, с целью повышения точности, оно снабжено установленным параллельно держателю дополнительным держателем с резцом, 5 ширина режущей кромки которого отличается от ширины режущей кромки первого резца.

Источники информации, принятые во внимание при экспертизе

1. Белый В. А. Адгезия полимеров к метал10 лам, Минск, «Наука, 1971, с. 47.

2. Авторское свидетельство СССР №246893, кл. G 01N 19/04, 1970.
