Реферат

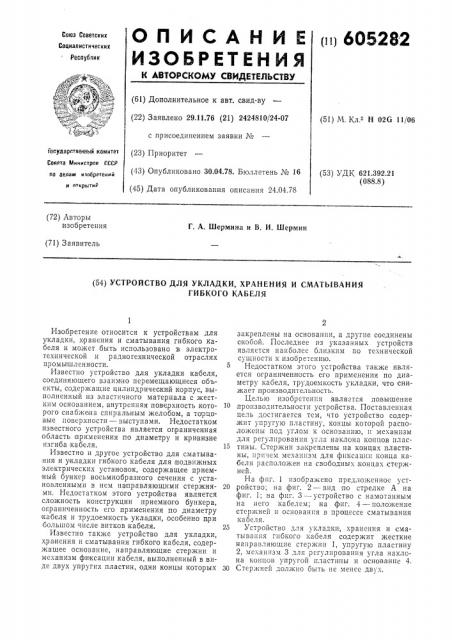

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (11) 605282

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 29.11.76 (21) 2424810/24-07 с присоединением заявки М (23) Приоритет (43) Опубликовано 30.04.78. Бюллетень Ме 16 (45) Дата опубликования описания 24.04.78 (51) М. Кл.2 Н 026 1lj06

Государственный комитет

Совета Министров СССР по делам нтпбретеннй и открытий (53) УДК 621.392.21 (088.8) (72) Авторы изобретения

Г. А, Шермина и В. И. Шермин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ УКЛАДКИ, ХРАНЕНИЯ И СМАТЫВАНИЯ

ГИБКОГО КАБЕЛЯ

Изобретение относится к устройствам для укладки, хранения и сматывания гибкого кабеля и может быть использовано в электротехнической и радиотехнической отраслях промышленности.

Известно устройство для укладки кабеля, соединяющего взаимно перемещающиеся объекты, содержащие цилиндрический корпус, выполненный из эластичного материала с жестким основанием, внутренняя поверхность которого снабжена спиральным желобом, а торцовые поверхности — выступами. Недостатком известного устройства является ограниченная область применения 111о диаметру и кривизне изгиба кабеля.

Известно и другое устройство для сматываиия и укладки гибкого кабеля для подвижных электрических установок, содержащее приемный бункер восьмиобразного сечения с установленными в нем направляющими стержнями. Недостатком этого устройства является сложность конструкции приемного бункера, ограниченность его применения по диаметру кабеля и трудоемкость укладки, особенно при оольшом числе витков кабеля.

Известно также устройство для укладки, хранения и сматывания гибкого кабеля, содержащее основание, направляющие стержни и механизм фиксации кабеля, выполненный в виде двух упругих пластин, одни концы которых закреплены на основании, а другие соединены скобой. Последнее из указанных устройств является наиболее близким по технической сущности к изобретению.

Недостатком этого устройства также является ограниченность его применения по диаметру кабеля, трудоемкость укладки, что снижает производительность.

Целью изобретення является повышение

10 производительности устройства. Поставленная цель достигается тем, что устройство содер:жит упругую пластину, концы которой расположены под углом к Основанию, н механизм для регулирования угла наклона концов плас15 тины. Стержни закреплены на концах пластины, причем мсха1гизм для фиксации конца кабеля расположен на свободных концах стержней.

На фнг. 1 изображено предложенное уст20 ройство; на фиг. 2 — вид по стрелке А на фиг. 1; на фиг. 3 — устройство с намотанным на него кабелем; на фиг. 4 — положение стержней н основания в процессе сматывания кабеля.

25 Устро11ство для укладки, хранения и сматывання Гибкого каоеля содержит жесткие направляющие стержни 1, упругую пластину

2, механизм 3 для регулирования угла наклона концов упругой пластины и основание 4.

30 Стержней должно быть не менее двух. (i05282

Направляющие стержни 1 находятся на концах упругой пластины 2, которые расположены под углом к основанию. Свободныс концы стержней 1 имеют открытые продольные пазы 5 с периодически изменяющейся шириной, соизмеримой с диаметром наматываемого изделия. Диаметр стержней нс менее минимально допустимого диаметра изгиба наматываемого изделия.

Механизм для регулирования угла наклона концов упругой пластины 2 вы полнен в виде жесткой овальной пластины и установлен свободно на оси б в центре упругой пластины 2 и прижимает ее к основанию 4. Упругая пластина на поверхности имеет нассчку.

Устройство работает следующим образом.

Упругую пластину 2 фиксируют в нерабочем положении путем поворота овальной пластины механизма 3 до совпадения ее большой оси с .продольной осью упругой пластины. Направляющие стержни 1 выставляют относите.

Производят укладку кабеля 7 путем намотки с не которым натягом на стержни 1 по пространственной кривой в виде спирали или восьмерок, а также пх комбинацией, Свободный конец кабеля закрепляют введением в продольный паз 5 одного из стержней. Благодаря расходящемуся углу между стержнями в процессе хранения исключено самопропзво Ibíoñ сползание витков кабеля, Для подготовки устройства к работе необходимо расфиксировать упругую пластину 2 путем поворота овальной пластины на угол

90 . При взаимном перемещении объектов, между которыми установлено это устройство происходкт натяжение кабеля 7. Верхние витки кабеля воздействуют на стержни 1, в результате чего и благодаря упругой пластине2

Взаимное угловое расположение стержней изменяется, обеспечивая тем самым эффективную и надежную —;.в:l .<óûöøî кабеля.

Формула кзобретения

Устройство для укладки, хранения и сматывапия гкбкого кабеля, содержащее основание, направляющие стержни, механизм для фиксации конца кабеля, о г л и ч а ю щ е ее я тем, что, с целью повышения прокзводктельности, устройство содержит упругую пластину, концы которой расположены под углом к îcíîванию, и механизм для регулирования угла наклона концов пластины, стержни закреплены на концах пластины, причем механизм для фиксации конца каоеля расположен на свободных концах стержней.

Раг 3

Рог Ф
