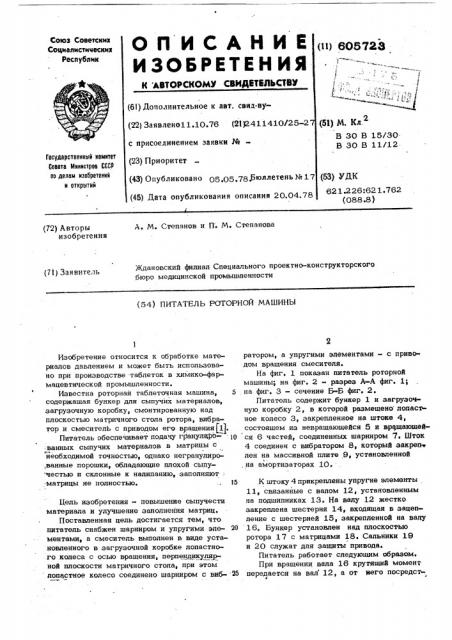

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДВТВЛЬСТВУ

Союз Советских

Социалистических

Республик (11) 605723 (51) М. Кл (6l) Дополнительное к авт. свид-ву(22} Заявленоl 1.10.76 (21)2411410/25-2 с присоединением заявки №(23) Приоритет (43) Опубликовано 05 05,78фюллетень М 17 (45) Дата опубликования описания 20.04.78

B 30 В 15/30

В 30 В 11/12

Государственный комитет

Совета Министров СССР оо делам изооретений и открытий (53) УДК

62 1.226:62 1.762 (088.8) А, М. Степанов и П; М. Степанова (72) Авторы изобретения

Ждановский фипиал Специального проектно-конструкторского бюро медицинской промышпенности (71} Заявитель (54) ПИТАТЕЛЬ РОТОРНОЙ МАШИНЫ

Изобретение относится к обработке материалов давлением и может быть использовано при производстве -таблеток в химико-фармацевтической промышленности.

Известна роторная табпеточная машина, 5 содержащая бункер для сыпучих материапов, загрузочную коробку, смонтированную над плоскостью матричного стола ротора, вибратор и смеситель с приводом его вращения}1).

Питатель обеспечивает подачу г}5анул Фо 10 ванных сыпучих материалов в матрицы с необходимой точностью, однако негранупирс ,ванные порошки, обладающие плохой сыпу честью и склонные к напицанию, заполняют матрицы не полностью. l5

Цепь изобретения — повышение сыпучести материала и улучшение заполнения матриц.

Поставленная цель достигается тем, что питатель снабжен шарниром и упругими эпе- 20 ментами, а смеситель выполнен в виде установленного в загрузочной коробке лопастного колеса с осью вращения, перпендикулярной плоскости матричного стола, при этом лопастное колесо соединено шарниром с виб- .25 ратором, а упругими элементами - с приводом вращения смесителя.

На фиг. 1 показан питатель роторной машины; на фиг. 2 - разрез А-А фиг. 1; на. фиг. 3 — сечение Б-Б фиг. 2.

Питатель содержит бункер 1 и загрузочную коробку 2, в которой размещено поцасе ное копесо 3, закреппенное на штоке 4, состоящем из невращающейся 5 и вращающей ся 6 частей, соединенных шарниром 7. Шток

4 соединен с вибратором 8, который закреп лен на массивной плите 9, установленной, на амортизаторах 10..К штоку 4 прикреплены упругие элементы

11, связанные с валом 12, установленным на подшипниках 13. На вану 12 жестко закреплена шестерня 14, входящая в зацепление с шестерней 15, закрепленной на вану

16. Бункер установлен над плоскостью ротора 17 с матрицами 18, Сальники 19 и 20 служат для защиты привода.

Питатепь работает следующим образом, При вращении вала 16 крутящий момент передается на вап 12, а от него посредст605 723 вом упругих элементов 11 - на шток 4, вращающий лопастное колесо 3.

Упругие элементы 11 препятствуют передаче вибрации на загрузочную коробку 2, что позволяет более эффективно использовать мошность вибратора и устраняет возможность передачи вибрации на детали и узлы машины. При вращении штока 4 вибратор 8 не вращается. При включении вибратора 8 вибрация передается через шток

4 на колесо 3.

Порошок приобретает свойство текучести ,и качественно заполняет матрицу, при этом расход мощности на вращение лопастного колеса уменьшается. Вибратор эффективно воздействует на порошок непосредственно в л есте заполнения матрицы и уменьшает возможность расслоения его по фракциям.Формула изобретения

Питатель роторной,машины, содержащий бункер для сыпучих материалов, загрузочную.коробку, смонтированную над плоскостью матричного стола ротора, вибратор и смеси1 тель с приводом его вращения, о r л и ч аю ш и и с я тем, что, с целью повышения сыпучести материала и улучшения заполнения матриц, он снабжен шарнйром и упру гимн элементами, а смеситель выполнен в виде установленного в загрузочной коробке лопастного колеса с осью вращения, перпендикулярной плоскости матричного стола, при этол лопастное колесо соединено шарниром с вибратором, а упругими элементамис приводом вращения смесителя.

Источники информации, принятые во внимание при экспертизе:

1. Авторское свидетельство № 189686, кл. В 30 В 11/04, 1964.
